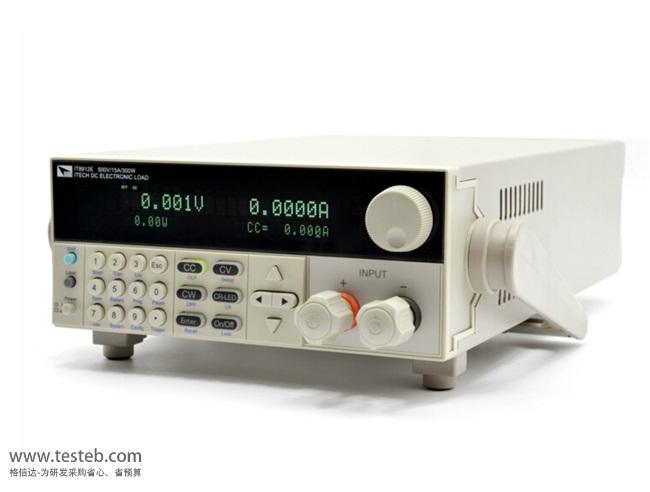

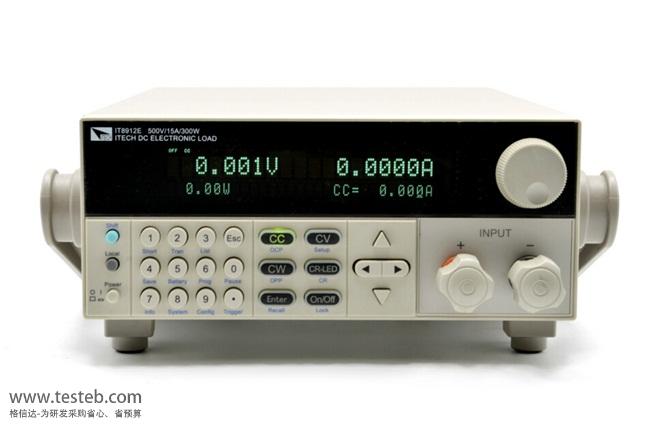

ITECH IT8912E電子負載測試范圍500V/15A/300W,獨特的硬件電路實現CR-LED模式,可供PWM-LED power driver測試,可編程的內部參數,硬件實現仿真LED的電流,滿足您的各種測試需求。
LED電源作為驅動LED燈這一特殊電致發光器件的電源,需要針對性的電子負載產品來配合完成測試。艾德克斯電子負載IT8900系列獨創的CR-LED模式專用于LED驅動電源的測試,只需要設定LED驅動的工作電壓、電流及系數,即可測得LED驅動的真實輸出參數。CR-LED模式采用純硬件的電路設計,提高CR模式控制回路的速度和穩定性,從而解決LED驅動測試中電壓、電流抖動的問題。
IT8912E電子負載的CR-LED模式能夠通過硬件實現真實的模擬LED燈的特性,并提供完美的PWM-LED power driver測試方案,其I-PP-max量測功能可以測試LED恒流源。IT8912E直流電子負載的電壓、電流量測速率為50KHz,達到us級別的采樣速率,可以自動采集和比較一段時間內的電流最大值,工程師只需通過指令將最大電流值讀取到PC機,即可獲取啟動瞬間浪涌電流值,完成對LED恒流源設計指標的分析。
艾德克斯IT8912E電子負載可以應用于LED 恒流源廠商的研發、生產和品質分析階段,完成對LED恒流輸出參數(電壓/電流)以及啟動特性指標的分析。而對于帶調光特性的LED driver,無需另外的數字信號源,IT8912E輸出PWM脈沖波就可以做調光測試。
it8912e負載儀額定輸入 | 電壓500V/ 15A,功率300W | ||||
定電流模式CC | 范圍 | 0-3A | 0-15A | ||
解析度 | 0.1mA | 1mA | |||
精確度 | 0.05%+0.1%FS | 0.05%+0.05%FS | |||
定電阻模式CR | 范圍 | 0.3-300Ω | 8-7.5KΩ | ||
解析度 | 16bit | ||||
精確度 | 0.2%+0.01S | 0.2%+0.001S | |||
定電壓模式CV | 范圍 | 0-500V | |||
解析度 | 10mV | ||||
精確度 | 0.05%+0.05%FS | ||||
定功率模式CW | 范圍 | 0-300W | |||
解析度 | 100mW | ||||
精確度 | ±(0.2%+0.2%FS) | ||||
CR-LED | 量程 | Uo-L | |||
選項 | Uo | lo | coef | Rd | |
范圍 | 0~100V | 0~15A | 0.01~1 | 0.08~30Ω | |
CR-LED模式 | 量程 | Uo-H | |||
選項 | Uo | Io | coef | Rd | |
范圍 | 0~500V | 0~15A | 0.01~1 | 1.8~1600Ω | |
動態模式 | T1&T2 | 20uS~3600S /Res:1 uS | |||
精度 | 5 uS±100ppm | ||||
上升/下降斜率 *5 | 0.0001~0.3A/uS | 0.001~1.5A/uS | |||
最小上升時間 *6 | ≈10uS | ≈10uS | |||
PWM調光輸出 | 輸出電壓 | 10V | |||
頻率范圍 | 20Hz~2KHz | ||||
占空比 | 10%~100% | ||||
電壓量測 | 范圍 | 0-500V | |||
解析度 | 10mV | ||||
精確度 | ±(0.025%+0.025%FS) | ||||
電流量測 | 范圍 | 0-3A | 0-15A | ||
解析度 | 0.01mA | 0.1mA | |||
精確度 | ±(0.05%+0.05%FS) | ||||
功率量測 | 范圍 | 300W | |||
解析度 | 10mW | ||||
精確度 | ±(0.2%+0.2%FS) | ||||
過功率保護 | - | ≈310W | |||
過電流保護 | - | ≈3.3A/16.5A | |||
過電壓保護 | - | ≈530V | |||
過溫度保護 | - | ≈85℃ | |||
短路測試 | 短路電流 | ≈3.3/16.5A | |||
內阻 | ≈240mΩ | ||||
輸入端子阻抗 | - | 500KΩ |
it8912e說明書http://www.oznappies.com/download/201605/ITECH_IT8912E.pdf
標配:IT8912E負載儀主機,AC電源線,用戶手冊光盤,USB通訊電纜
選件:IT-E301/30A紅黑測試線 200cm x2
