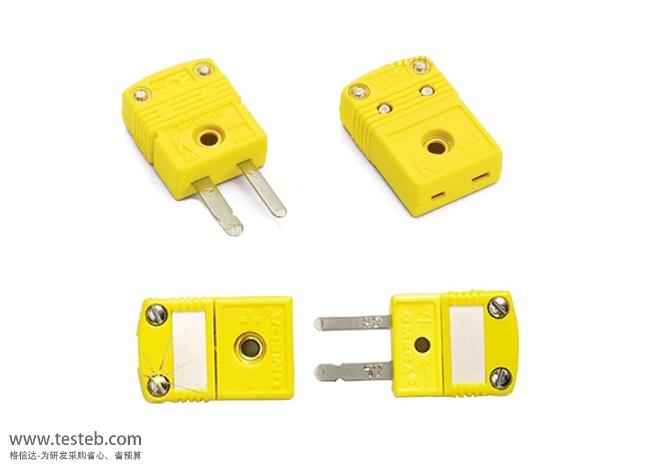

Omega熱電偶插頭系列SMPW型采用玻璃纖維填充尼龍殼體，工作溫度范圍-29~220℃，SR-SMP硅膠電線套圈，鑿形接觸插頭，可接受最大20號AWG的絞線或單股線，結構堅固耐用。
原裝omega HMPW/SMPW基本連接器對是最受歡迎的小型熱電偶插頭系列，SMPW玻璃纖維填充尼龍， HMPW無鎘液晶聚合物，帶有可拆卸/翻轉的書寫窗，用于書寫標記信息。OMEGA快速接頭適用于哪怕是對精度要求最嚴格的測溫環境，堅固耐用。
SMP：玻璃纖維尼龍殼體，最高耐溫攝氏220度，廣泛適用用SMT有鉛工藝
SMPW：玻璃纖維尼龍殼體并有書寫標簽，最高耐溫攝氏220度 ，廣泛適用用SMT有鉛工藝
HMP：液晶聚合物制造以適用于更高的溫度，最高耐溫攝氏260度，廣泛適用于SMT無鉛工藝
HMPW：液晶聚合物殼體適用于更高的溫度并有記錄窗口標簽，最高耐溫攝氏260度，廣泛適用于SMT無鉛工藝
SMPW型玻璃纖維填充尼龍，工作溫度-29~220℃
HMPW型液晶聚合物，無鎘環保外殼，工作溫度260℃
堅固耐用結構
提供ANSI及IEC兩種色標，如J、T、E、R、S、B、K型連接器
凹陷式蓋螺絲
可接受最大20號AWG線規熱電偶絞線或單股線
快速連接接觸墊圈，內部分線器，組合十字槽/一字槽螺絲
|
適用 熱電偶分度 |
正極 補償合金 | 負極 補償合金 | 外殼顏色 | 玻璃纖維填充尼龍型號 | 液晶聚合物型號 |
| K | Chromega® | Alomega® | 黃色 | SMPW-K-(*) | HMPW-K-(*) |
| T | 銅 | 康銅 | 藍色 | SMPW-T-(*) | HMPW-T-(*) |
| J | 鐵 | 康銅 | 黑色 | SMPW-J-(*) | HMPW-J-(*) |
| E | Chromega® | 康銅 | 紫色 | SMPW-E-(*) | HMPW-E-(*) |
| RS | 銅 | RNX/SNX | 綠色 | SMPW-R/S-(*) | HMPW-R/S-(*) |
| G | GPX | GNX | 紅/綠色 | SMPW-G-(*) | HMPW-G-(*) |
| C | CPX | CNX | 紅色 | SMPW-C-(*) | HMPW-C-(*) |
| D | DPX | DNX | 紅/白色 | SMPW-D-(*) | HMPW-D-(*) |
| U | 銅 | 銅 | 白色 | SMPW-U-(*) | HMPW-U-(*) |
| N | Omega-P® | Omega-N® | 橙色 | SMPW-N-(*) | HMPW-N-(*) |
OMEGA插頭連接器說明書地址http://www.oznappies.com/download/201604/OMEGA_SMPW_HMPW.pdf
* 填入“MF”訂購一對連接器，“M”僅訂購連接器插頭/公插，“F”僅訂購連接器插座/母插

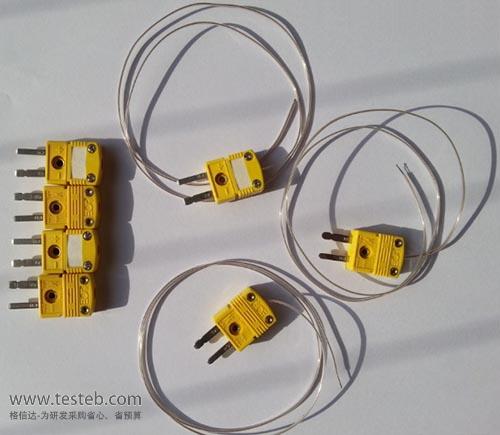

SMPW、HMPW帶書寫窗口標簽，SMP、HMP為無書寫窗型號；如需訂購感溫線訂點擊 omega熱電偶 查看選型。

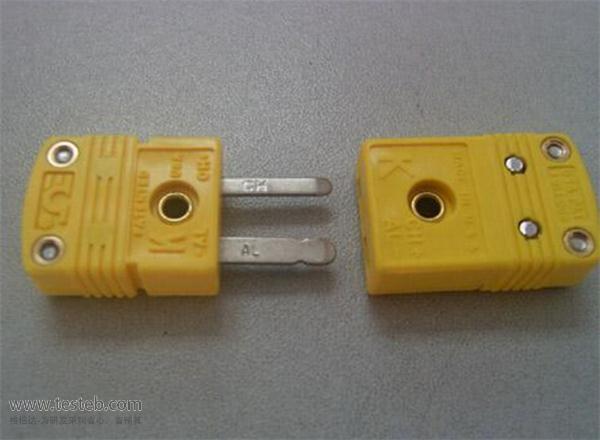

SMPW-K-M K型，鋼化尼龍，書寫標簽，公接頭/插頭，黃色，AL負/CH正
SMPW-K-F K型，鋼化尼龍，書寫標簽，母接頭/插座，黃色
SMPW-K-MF K型連接器對，鋼化尼龍，書寫標簽，插頭插座一組，黃色
SMPW-T-M T型，鋼化尼龍，書寫標簽，公插頭，藍色
SMPW-T-F T型，鋼化尼龍，書寫標簽，母插座，藍色
SMPW-J-M J型，鋼化尼龍，書寫標簽，公插，黑色
SMPW-J-F J型，鋼化尼龍，書寫標簽，母插，黑色
HMPW-K-M 液晶聚合物，書寫標簽，高溫公插，黃色，AL負/CH正
HMPW-K-MF 液晶聚合物，書寫標簽，K型，公/母、插頭插座一組配對
