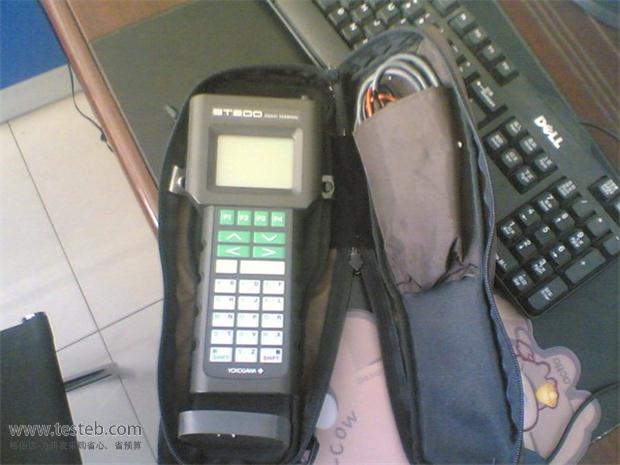

日本橫河BT200手操器與采用BRAIN通信協議的設備一起使用,通過4~20mA ADC信號線與布朗BRAIN儀表連接,信號線上可疊加通訊信號,對儀表進行設定、更改、顯示和打印參數。
YOKOGAWA橫河BRAIN協議是橫河智能儀表的協議,在橫河變送器、渦街、電磁流量計、等儀表都有這個協議,在儀表的輸出信號欄上的代碼為“D”。布朗協議配套使用的手持智能終端是BT200手操器,可對儀表設定、更改、顯示、打印參數,調零等。BT200布朗協議手操器還可以監視I/O值和自診斷結果,設定恒定電流的輸出以及調零。當系統啟動或維持操作狀態時,只需連接設備的4~20mA DC信號線或ESC(信號調節通信卡)的專用接口即可使用。
通信期間,調制信號不會中斷 4~20mA DC信號
BT200智能終端可與采用BRAIN通信的所有的橫河公司的儀表一起使用
大顯示屏(8行,每行21個字符),采用英文顯示用戶看了一目了然,設定和更改方便
信息自診斷/保護功能:自檢查功能、密碼設定數據保護、低電壓報警、自動電源關閉

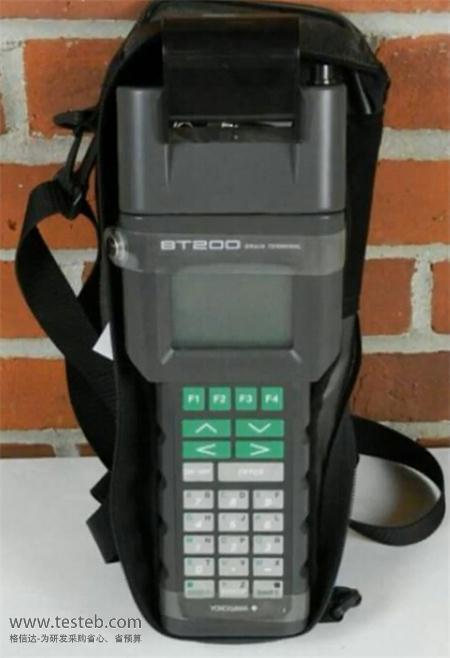

打印機BT200-P00可現場打印出牌號和其它參數

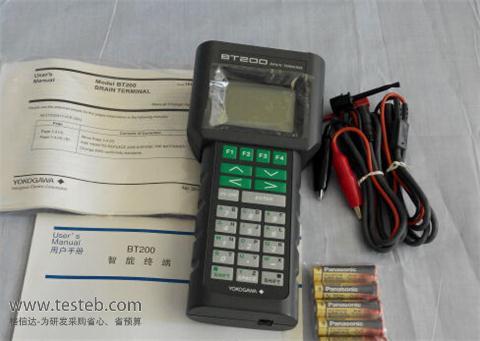

BT200手操器說明書http://www.oznappies.com/download/201611/Yokogawa_BT200_BRAIN.pdf
適用的產品:YEWFLO E 型、ADMAG AE、ADMAG AM、ADMAG SE、ADMAG CA、Dpharp、YT200 等
通信信號的連接:專用電纜,長1.1 m;通信線長度:2 km
負載電阻:250 ~ 600 Ω ( 包括電纜電阻 )
負載電容:0.22 μF 以下
負載電感:3.3 mH 以下
與電源線的間距:15 cm 以上 ( 避免平行接線 )
顯示:LCD 點陣,21個字符×8行
控制:觸摸開關 ( 4 個功能鍵,20 個操作鍵,一個電源開關 )
打印:( BT200 - P00 ):熱敏式打印
尺寸:BT200 - N00 228×110×51 mm / BT200 - P00 321×110×61 mm
重量:BT200 - N00 510 g / BT200 - P00 700 g
電源:5 節 1.5 V 堿性干電池
橫河的壓變有四種協議,最常用的是Hart協議和Brain協議。若果儀表是Hart 協議的,BT200就無法調零,只能用Hart 手操器調!若果是Brain協議的,可以用BT200布朗協議手操器手動調零。當電池電壓過低時,BT200的電池報警燈就會閃爍,在5分鐘以上沒有鍵輸入的情況下自動關掉電源。YOKOGAWA BT200使用說明書http://www.oznappies.com/download/201611/Yokogawa_BT200_manual.pdf
BT200-N00普通型:-15~ + 55 ℃,在 40 ℃ 時 , 相對濕度為 5 ~ 95 % ( 避免結露 )
BT200-P00帶打印機型:0 ~ + 50 ℃,在 40 ℃ 時 , 相對濕度為 30 ~ 85 % ( 避免結露 )
示例:BT200-N00/C1
手持智能終端——BT200
打印機選項——N為不帶打印機、P帶打印機
常規后綴——00
/ 附加規格代碼
C1:5腳接頭的通信電纜,用于SC信號調節器
CS1:本安型防爆標志,CSA加拿大標準,I級, 組別:A、B、C、D、T4
配件部件型號
F9182EA:通信電纜,帶內部連接夾
F9182EB:通信電纜,帶彈簧夾
F9182ED:通信電纜,帶3腳接頭
F9182EE:通信電纜,帶5腳接頭
F9182DS:打印紙10個
F9182BP:手提包
F9182AS:打印機組件
