188GF本安防爆加速度傳感器0.2~3KHz頻率響應

CA-YD-188GF隔離IEPE型加速度傳感器為本安防爆型,通過國家防爆認證,測量范圍10g,靈敏度500mV/g,頻率響應0.2Hz~3000Hz,采用24VDC/2-10mA恒流源激勵,具有噪聲低、抗干擾強特點,適用工業現場檢測,靈敏度高,性?xún)r(jià)比好。

振動傳感器品牌:國產品牌
國產品牌

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
CA-YD-188GF說明書
  • 國產品牌傳感器CA-YD-188GF
  • 國產品牌傳感器CA-YD-188GF
  • 國產品牌傳感器CA-YD-188GF
  • 國產品牌傳感器CA-YD-188GF

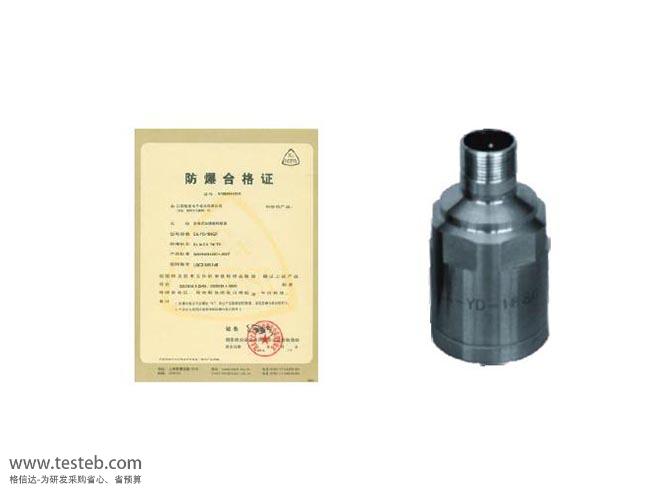

CA-YD-188GF圖片

  • CA-YD-188GF
  • CA-YD-188GF
  • CA-YD-188GF
  • CA-YD-188GF

國產品牌 CA-YD-188GF 振動傳感器規格參數與圖片

IEPE即Integrated Electronics Piezo Electric,指內部集成了電路的加速度計。CA-YD-系列IEPE壓電式加速度傳感器內部自帶了電荷放大器,可定制TEDS功能,為智能化測試提供必要的條件。IEPE振動傳感器供電和信號輸出共用一根電纜,俗稱二線制方式,即用同軸電纜給傳感器供給2-10mA的恒流電源,而輸出信號也由這同軸電纜輸出,國際上通稱ICP方式。降低了干擾,提供了可靠性,簡化了測試方式,可以采用通用電纜進行傳輸。



188GF防爆加速度傳感器特點

隔離IEPE型加速度傳感器

靈敏度高,性?xún)r(jià)比好

噪聲低,抗干擾強工業現場檢測

CA-YD-188GF本安防爆型振動加速度傳感器通過ExibIICT4/T6 Gb國家防爆認證

采用-24VDC/2-10mA恒流源激勵。



CA-YD-188GF本安防爆加速度傳感器技術指標

感應材料 壓電陶瓷
測量范圍 10g峰值
靈敏度(20±5℃) 500mV/ g
最大橫向靈敏度 ≤5 %
頻率響應(±5%) 0.2~3,000 Hz
防爆等級 188GF壓電式速度傳感器防爆標志ExibIICT4/T6 Gb
國家級儀器儀表防爆安全監督檢查站認證頒發防爆合格證書
安裝諧振頻率  6000 Hz
工作溫度范圍 -40~+120 ℃

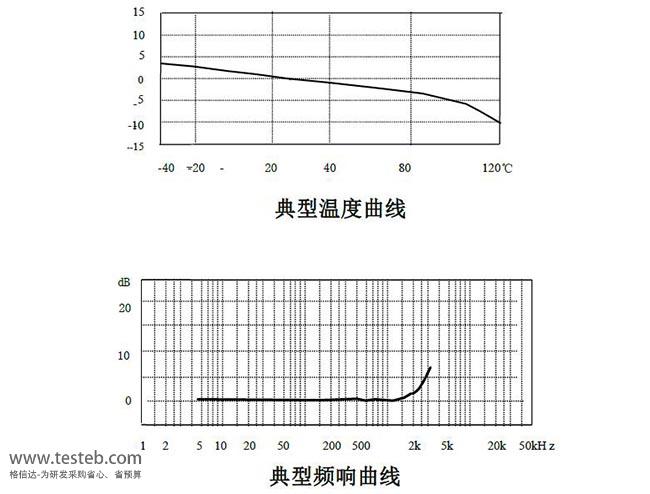

溫度響應                             見溫度曲線
沖擊極限(峰值) 2,000g
最大輸出信號(峰值) ≤-6V
瞬態溫度 50mg/℃(0.3Hz)
磁靈敏度 0.6g/T
基座應變 0.4mg/με
噪聲 <0.08 mg
輸出阻抗 <100 Ω
供電電源(恒流源) 18~28 VDC
工作電流 +2~+10 mA
直流偏置電壓 11±1 VDC
基座隔離 ≥108Ω
安裝 1/4-28
敏感材料 壓電陶瓷
結構設計 剪切
殼體材料 不銹鋼
重量 90 g

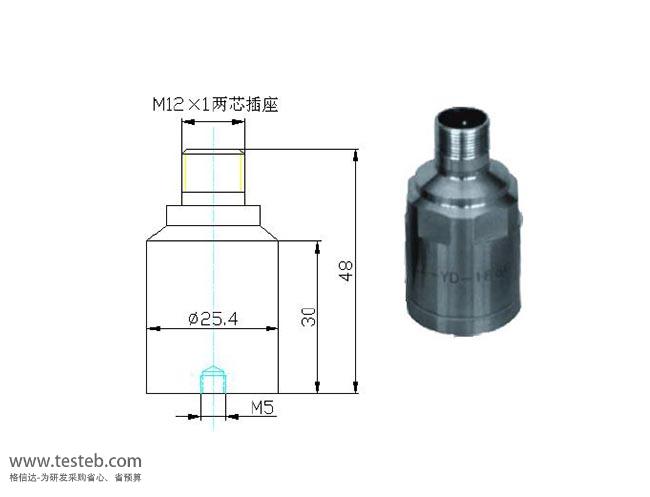

外形尺寸 φ30X60
輸出方式 5/8-24(兩芯插座)
配套件 傳感器合格證(標定參數、頻響曲線)、1/4-28螺栓、一頭為5/8-24兩芯插頭RVVP電纜(3m)

188GF防爆震動傳感器規格說明書http://www.oznappies.com/download/201707/CA-YD-188GF.pdf

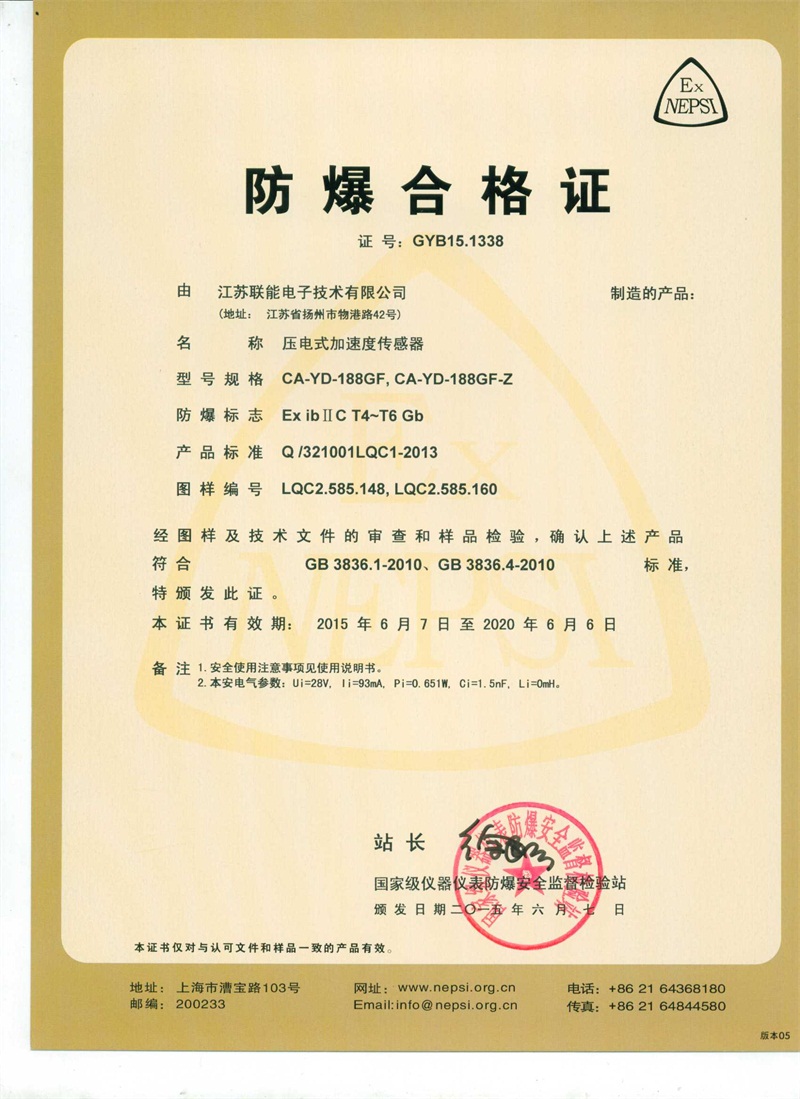

傳感器器防爆合格證http://www.oznappies.com/download/201707/CA-YD-188GF_ExibIICT4T6.jpg



IEPE工業監測壓電振動加速度傳感器選型表

型號CA-YD- 靈敏度±5% 頻率響應 量程       抗沖擊 工作溫度 重量 尺寸 安裝
159超低頻振動傳感器 10000 mV/g 0.1-0.5k Hz(±10%) 1g 500g -20 - +80℃ 250G Φ38×60 mm M8
168A 50 mV/g 1-10k Hz(±10%) 100g 5000g -40 - +120℃ 35G Φ16×36 mm M5
183 2.5 mV/g 1-6k Hz(±10%) 200g 1000g -40 - +120℃ 165G —— 2-M6
185TNC 50 mV/g 0.5-5k Hz(±10%) 100g 1000g -40 - +120℃ 35G Φ18×25 mm M5
186G 100 mV/g 0.5-5k Hz(±10%) 50g 2000g -40 - +120℃ 53G Φ22×44 mm M5
187 100 mV/g 0.4-12k Hz(±10%) 50g 2000g -40 - +120℃ 110G Φ22×52 mm 1/4-28
187C振動加速度傳感器 100 mV/g 1-5k Hz(±10%) 50g 3000g -40 - +120℃ 110G 22×22×53 mm M6
188G 500 mV/g 0.2-2.5k Hz(±10%) 10g 1000g -40 - +120℃ 90G Φ30×50 mm M6
188C 500 mV/g 0.5-5k Hz(±10%) 10g 1000g -40 - +120℃ 130G 52×23×25 mm Φ6
188GF本安防爆傳感器 500 mV/g 0.2-3k Hz(±10%) 10g 1000g -40 - +120℃ 90G Φ30×60 mm 1/4-28
