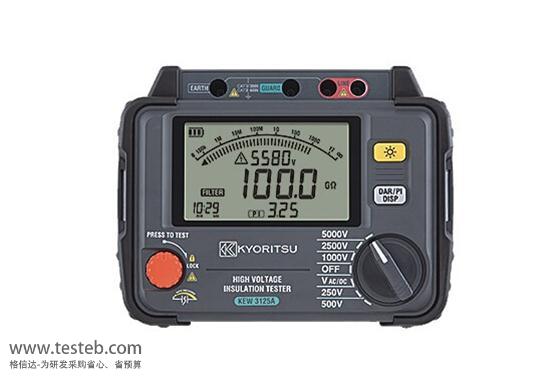

日本共立3125A數字式高壓絕緣測試儀是共立克列茨推出的新款通用標準的絕緣電阻測試儀,用來替代原3125型號,采用最新設計的鱷魚夾,測量電壓范圍250V~5000V,絕緣電阻范圍1TΩ。
KYORITSU克列茨暢銷型數字高壓絕緣電阻測試儀KEW3125已全新升級,2015年推出新型號共立3125A兆歐表。KEW3125A絕緣電阻測試儀是5量程,共立3025A 4 量程。它們具有自動放電功能,測試電容性負荷的絕緣電阻時,測量后自動釋放充電電荷,放電狀態可在電壓模式中確認。
新升級產品還包括共立KEW3121B(3121A)/ KEW3122B(3122A)/ KEW3123A系列高壓絕緣電阻測試儀,深圳市格信達科技有限公司代理銷售,提供技術及價格咨詢,另有KEW3128大電流數字高壓絕緣電阻測試儀、KEW6305/KEW6310電能質量分析儀等。
絕緣電阻量程:99.9MΩ~1000GΩ(1TΩ)五檔量程KEW3125A兆歐表
短路電流:1.5mA
測試電壓范圍為:250V~5000V五檔KEW 3125A、250V~2500V四檔KEW 3025A

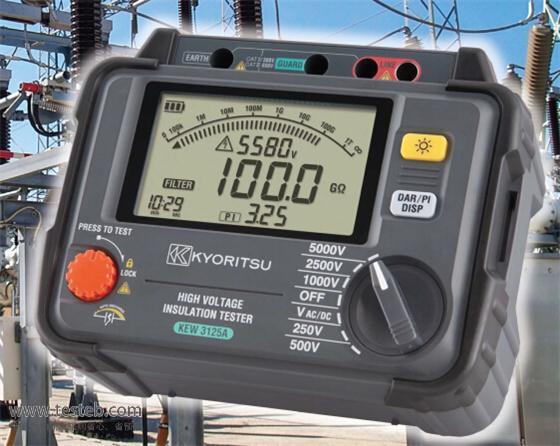

可顯示條形圖的大顯示屏具有背光功能
3125a高壓絕緣電阻測試儀采用最新設計的鱷魚夾
PI和DAR的診斷功能
濾波功能可減少噪音干擾而有利于穩定測試
具有通電回路警告功能
設計符合國際安全規格IEC61010-1 CAT IV 300V/CAT III 600V

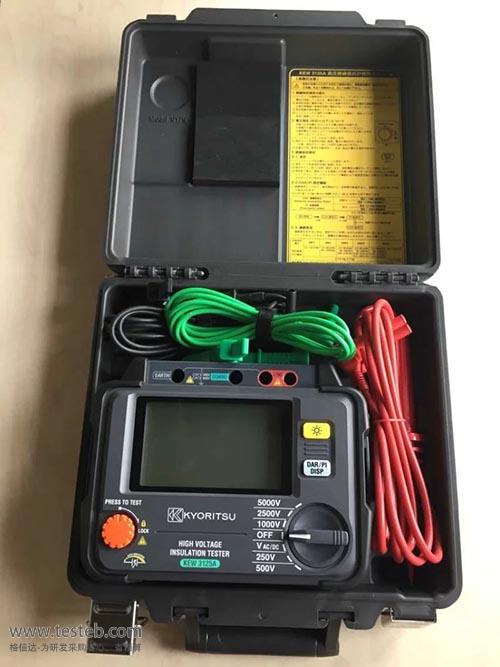

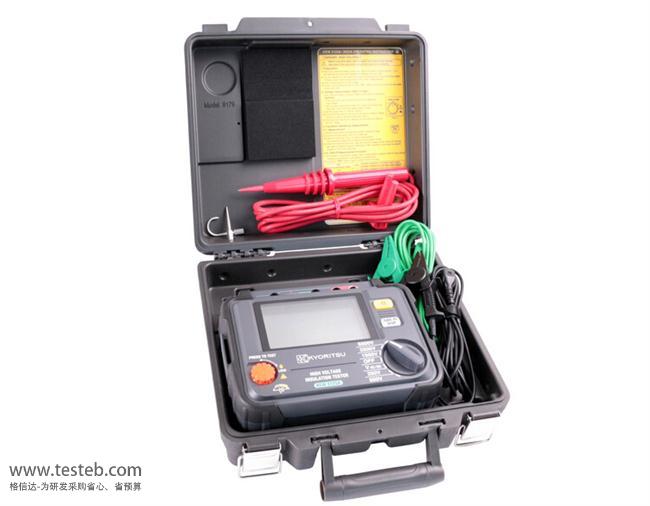

配備了堅固的便攜箱
絕緣電阻測量 | |||||
電壓范圍 | 250V | 500V | 1000V | 2500V | 5000V (共立3125A兆歐表) |
電阻量程 |
0.0 - 100.0MΩ |
0.0 - 99.9MΩ 80 - 1000M Ω |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 2.00G Ω |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 100.0GΩ |
0.0 - 99.9MΩ 80 - 999MΩ 0.80 - 9.99GΩ 8.0 - 99.9GΩ 80 - 1000GΩ(1TΩ) |
精度 | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt | ±5%rdg±3dgt |
±5%rdg±3dgt ±20%rdg(100GΩ 以上) |
短路電流 | 約1.5mA | ||||
輸出電壓 精確度 | ±10% | ±10%~20% | 0~20% | ||
輸出電壓 監控 | ±10% rdg ±20V | ||||
電壓測量 | |||||
范圍 | AC:30~600V(50/60Hz),DC:±30~±600V | ||||
精度 | ±2%rdg±3dgt | ||||
其它 | |||||
電池 | DC 12V:LR14×8 | ||||
尺寸 | 177(L) x 226(W) x 100(D) mm,便攜箱380(L) x 430(W) x 154(D) mm) | ||||
重量 | 3025A約1.7kg/ 3125A約1.9kg (含電池),含附件總重約4kg | ||||

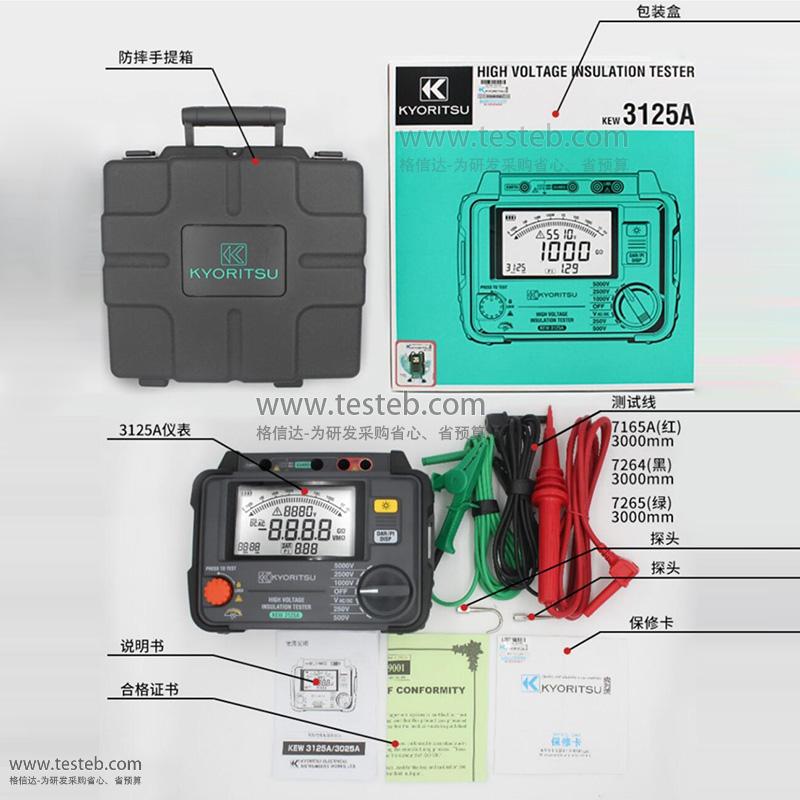

標準附件 |
7165A測試探棒3m、7224接地線3m、7265A保護線3m、8019鉤形探針、 9180便攜箱(3025A)/9181便攜箱(3125A)、 LR14電池x8、說明書 |
||||
選配件 | 7168A鱷魚夾測試線3m、7253加長型鱷魚夾測試線15米、8302記錄儀適配器 |
日本共立3125a規格說明書http://www.oznappies.com/download/201512/Kyoritsu_3125A.pdf
KEW3125A高壓電阻計使用說明書:http://www.oznappies.com/download/201512/KEW3125A_manual.pdf
3025A:250V/500V/1000V/2500V,100GΩ,短路電流1.5mA
3125A絕緣電阻測試儀:250V/500V/1000V/2500V/5000V,1TΩ,短路電流1.5mA
3126:250V/500V/1000V/2500V/5000V,1TΩ,短路電流5mA
3127:250V/500V/1000V/2500V/5000V,10TΩ,短路電流5mA,可充電電池
3128:500V/1000V/2500V/5000V/10000V/12000V,35TΩ,短路電流5mA,可充電電池
