Weller PES51焊筆50W帶ETT烙鐵頭用于WES51焊臺

威樂Weller WES51/WES51DUK焊臺發熱芯與溫度傳感器的組合提供高效升溫及回溫速度,功率60W,搭配PES51焊筆手柄,操作舒適,使用ET系列烙鐵頭,適用于工業制造以及返工和維修部門。

焊筆手柄品牌:威勒Weller
威勒Weller

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
PES51說明書
  • 威勒Weller焊臺PES51
  • 威勒Weller焊臺PES51
  • 威勒Weller焊臺PES51
  • 威勒Weller焊臺PES51
  • 威勒Weller焊臺PES51

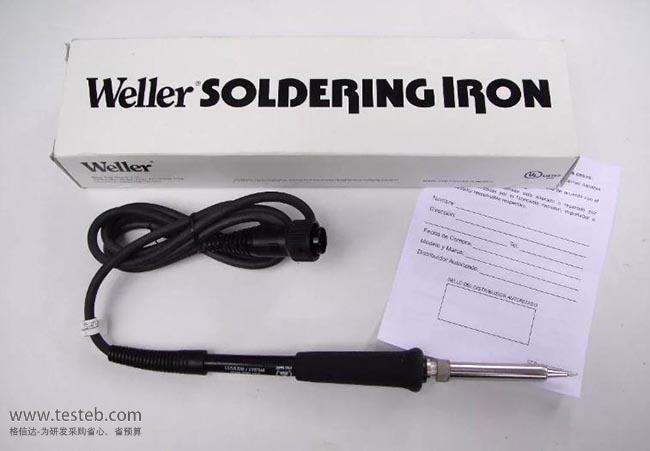

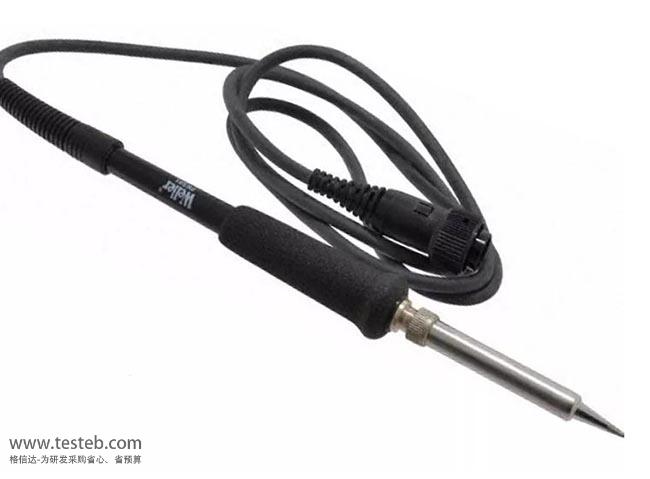

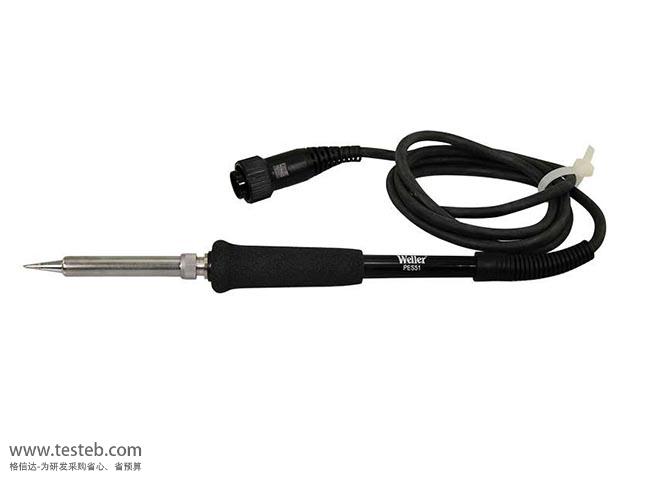

PES51圖片

  • PES51
  • PES51
  • PES51
  • PES51
  • PES51

威勒Weller PES51 焊筆手柄規格參數與圖片

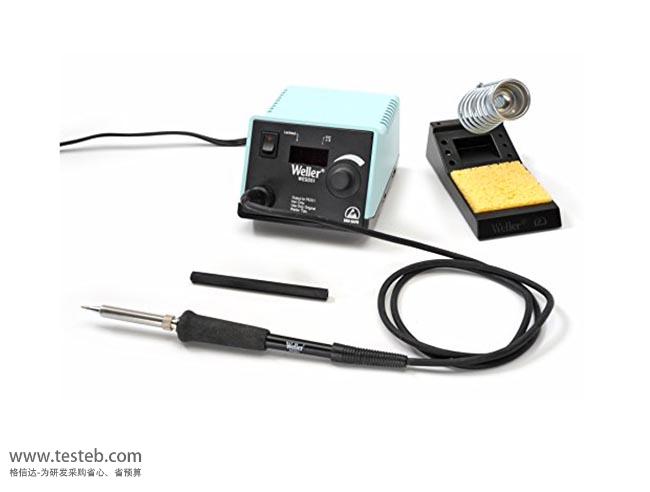

威樂Weller WES51DUK焊臺主機功率60W,數字電子控制系統為各種焊接作業提供了優良的控制性能,采用微處理器控制,操作簡單方便,適用于工業制造以及返工和維修部門,搭配PES51焊筆手柄,操作舒適,使用ET系列烙鐵頭,多種形狀可選。Weller WES51和WESD51分別通過旋鈕和數字調節控制烙鐵頭溫度,控溫范圍177~454℃,可通過PW50插卡鎖定烙鐵頭溫度,保證焊接工藝。



德國威樂Weller WES51焊臺規格參數

焊臺(主機功率60W) WES51:旋鈕調溫,電源120V
WES51DUK:旋鈕調溫,電源230V 中國版
WESD51:數字控溫,電源120V
WESD51D:數字控溫,電源230V 中國版
電烙鐵手柄 PES51 50W焊筆,線纜長1.22M,含ET T烙鐵頭
溫度范圍 177℃~454℃,溫度準確性±2℃(120V版本 350°F to 850°F)
空載溫漂 ±6℃
焊嘴接地電阻 ≤2Ω
焊咀漏電壓 ≤2mV
支架烙鐵咀 使用PH50焊筆座,ET系列烙鐵頭

威樂WES51焊臺規格說明書http://www.oznappies.com/download/201808/Weller_WES51.pdf

wes51模擬焊臺用戶說明書英文版http://www.oznappies.com/download/201808/Weller_WES51_Manual.pdf



WES 51焊臺產品爆炸圖結構部件

1、SW110:Power Switch

2、WES206:Circuit Board Assembly for WES51

3、TR215:Power Transformer, 120VAC, 60 Hz

4、TR216:Power Transformer, 230VAC, 50/60 Hz

5、PES51電烙鐵:PES51 Soldering Iron Only

6、BA60套筒:Barrel Nut Assembly

7、PES201發熱芯:Heater/Sensor Assembly

8、PES203:Cord/Handle Assembly



威樂Weller PES51焊筆適用ET系列烙鐵頭規格表

訂貨號/料號 簡寫型號 形狀描述 寬A 厚B
4ETS-1 ET S 長圓錐狀 直徑0.4mm  長43.5mm
4ETO-1烙鐵頭 ET O焊咀 長圓錐狀 直徑0.8mm  長43.5mm
4ETH-1 ET H 鑿狀 0.8 mm 0.4 mm
4ETA-1 ET A 鑿型 1.6 mm 0.7 mm
4ETB-1烙鐵咀 ET B烙鐵頭 鑿狀 2.4 mm 0.8 mm
4ETC-1 ET C 鑿狀 3.2 mm 0.8 mm
4ETD-1 ET D 鑿狀 4.6 mm 0.8 mm
4ETE-1 ET E 鑿形 5.6 mm 1.2 mm
4ETR-1 ET R 細鑿狀 1.6 mm 0.7 mm
4ETK-1 ET K 長鑿狀 1.2 mm 0.4 mm
4ETL-1 ET L 長鑿狀 2.0 mm 1.0 mm
4ETM-1 ET M 長鑿狀 3.2 mm 1.2 mm
4ETF-1 ET F 圓頭斜口 45° 馬蹄型 Ø 1.2 mm -
4ETAA-1 ET AA 圓頭斜口 45° Ø 1.6 mm
4ETBB-1馬蹄形烙鐵頭 ET BB 圓頭斜口 45° Ø 2.4 mm -
4ETCC-1 ET CC 圓頭斜口 45°馬蹄口 Ø 3.2 mm -
4ETP-1 ET P 鈍圓頭、平頭焊嘴 Ø 0.8 mm -
4ETBS-1 ET BS 鈍圓頭、平頭 Ø 2.4 mm -
4ETCS-1 ET CS 鈍圓頭、平面焊頭 Ø 3.2 mm -
T0054104599 ET GW 翼狀 馬蹄形內凹型 寬3mm 厚度4.3mm
T0051031199套筒 烙鐵頭套筒
T0058720781連接頭 ET-LT連接頭,在PES焊筆上適配使用LT系列烙鐵頭
T0058720794套筒 ET-LT連接頭備用套筒
