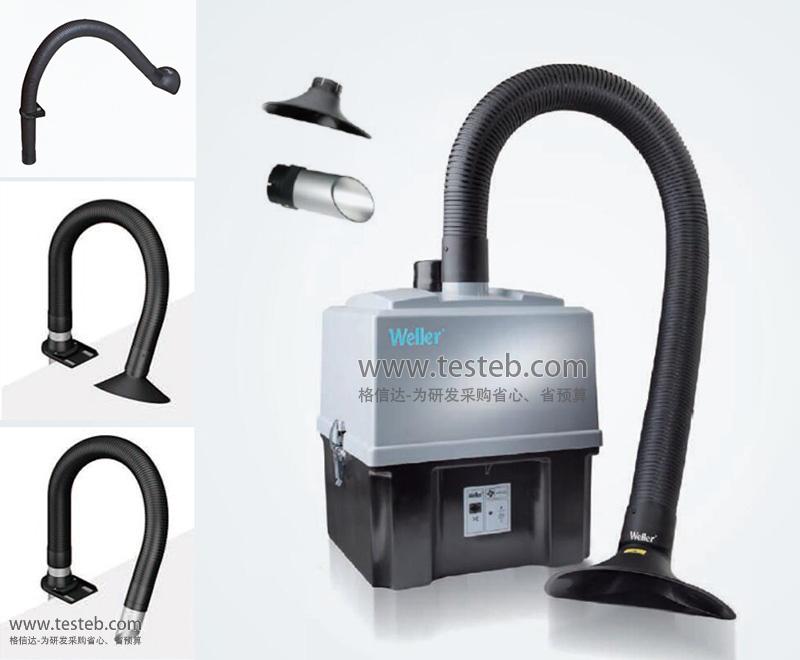

威勒Weller吸煙管道可將煙霧凈化系統連接到一起,T0053657199N吸煙管套件KIT1 WF FUNNEL,包含漏斗形吸嘴ALFA、1米撓性可伸縮吸煙臂0F10、3米凈化軟管700-3051-ESD以及流量調節閥,可以適配到全系列Weller吸煙儀臺式機型,如MG140、Zero Smog TL吸煙儀及老款的ZSEL、WFE2S等,各連接模塊可迅速靈活組裝。

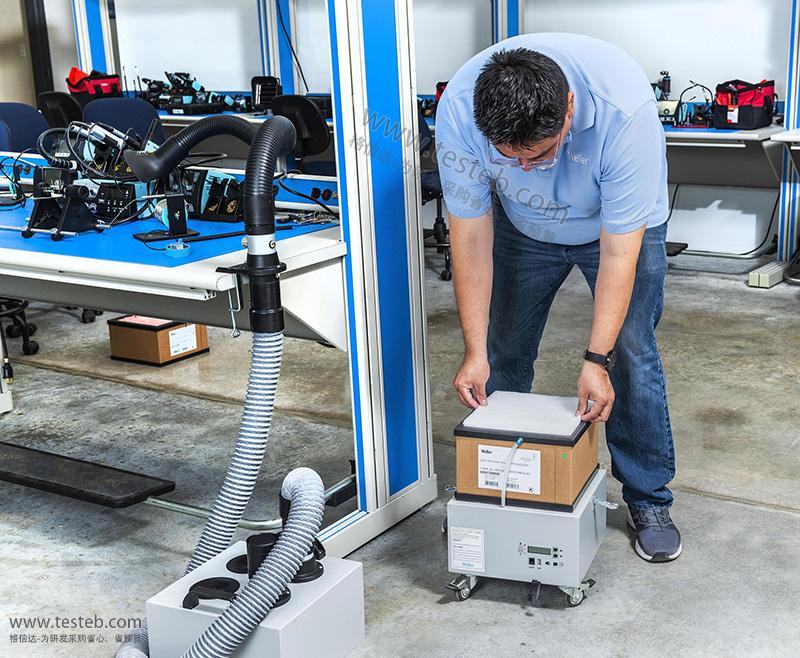

Weller FT Zero Smog吸煙儀煙霧凈化系統為工業環境健康操作和潔凈室而設計,分為三個階段過濾系統,用來清除在不同的工作過程中產生的微粒、煙霧和氣體——有害物質由吸煙口沿著吸煙管道進入機箱,較大顆粒物由預過濾器即過濾棉或過濾袋吸附收集(如ZS4V吸煙儀的預過濾棉片T0058735937、MG140吸煙儀的145-4000粉塵預過濾袋);較小微粒由集成主過濾芯吸收凈化(如ZS4V吸煙儀的T0058735936N主過濾芯);廣譜空氣過濾清除煙霧空氣和粘性物質。經過威樂Weller吸煙儀系統凈化后獲得清潔的空氣 再次釋放到原來的工作環境中。
威樂吸煙儀管道Weller Easy Click 60吸煙臂可按需快速且安全地將煙霧凈化排煙系統連接到一起,無需額外工具。如Weller T0053657199N吸煙管套件KIT1 WF FUNNEL,包含ALFA漏斗形喇叭口吸嘴,1米撓性伸縮吸煙臂0F10、3米凈化軟管700-3051-ESD以及流量調節閥,可以適配到全系列Weller吸煙儀臺式機型,如MG140、Zero Smog 4V、Zero Smog TL吸煙儀及老款的ZSEL、WFE2S等??梢栽诟鱾€(gè)連接模塊中選用長度更長的規格如0F15長度1.5米、0F20長度2米及700-3053-ESD軟管5米,或者增加連接段擴展長度、增加擴展旋轉接頭轉向臂等。ESD防靜電模塊提供各種連接解決方案,適用于工作站的各個應用節點,單個元素可以相互組合,或根據模塊化原則針對單個需求進行擴展。此外,由于邏輯設計,這些模塊元素可以迅速靈活地適應修改后的生產條件。
型號 | Zero Smog TL | MG 130雙通道 | MG 100S吸煙儀 | MG140吸煙儀 | Zero Smog 4V | Zero Smog 6V |
可凈化工位數 | 2工位 | 2工位 | 2工位 | 2工位 | 4工位 | 6工位 |
真空度及流量 | 3000 Pa負壓,190 m3/h | 2300 Pa負壓,140 m3/h | 2300 Pa負壓,140 m3/h | 2300 Pa負壓,140 m3/h | 2700 Pa負壓,230 m3/h | 3000帕真空負壓,645 m3/h |
氣體過濾流量 | 低 | 低 | 高 | 高 | 中 | 高 |
預過濾和 主過芯等級 |
F7預過濾棉 T0058762857, H13微粒及 活性炭主過濾 T0058762858 |
F7預過濾棉 130-2010, H13微粒及 廣譜氣體過濾芯 130-2000-ESD |
內置預過濾器, 可選H13主過濾芯—標準版、 溶劑VOC版、 MEK氣體型 |
F7預過濾收集袋 145-4000, 多功能主過濾芯 標準版、潔凈室版、溶劑VOC、 MEK氣體型 |
M5粉塵預過濾棉 T0058735937、 F7預過濾棉 T0058735938, 多功能主過濾 標準版、膠黏劑 過濾器、袋式過濾器 |
同4V款, 料號略有不同 |
微粒過濾器區分等級MPPS | 效果> 99.5 % | > 99.95 % | 效率> 99.95 % | 效果> 99.95 % | > 99.95 % | 效率> 99.95 % |
尺寸重量 與功率 |
335 x 330 x 445 mm,9 kg, 功率120W |
460 x 210 x 500 mm,11 kg, 功率100W |
460 x 210 x 610 mm,15 kg, 功率100W |
350 x 335 x 655 mm,18kg, 功率100W |
345 x 325 x 505 mm,19kg, 功率275W |
460 x 460 x 665 mm,40kg, 功率460W |
適合應用【說明:+適合短期使用, ++ 可中期使用,+++可長期使用】 | ||||||
手工焊接 | ++ | ++ | +++ | +++ | +++ | +++ |
重焊,錫爐、 選擇性波峰焊 |
+ | + | + | ++ | ++ | +++ |
焊錫,膠合, 清潔,填充 |
+ | ++ | +++ | +++ | ++ | +++ |
粉塵 | ++ | ++ | + | +++ | ++ | +++ |
MEK (甲基, 乙基,酮) |
+ | +++ | +++ | + | + | |
VOC (揮發性 有機化合物) |
+ | +++ | +++ | + | +++ | |
潔凈室 | +++ | +++ | +++ |
吸煙儀套裝 |
FT91010699N:ZERO SMOG EL煙霧凈化器吸煙儀主機 FT91012599N:ZERO SMOG EL吸煙儀套裝 含1.5米吸煙管和喇叭口,ZS EL KIT1 1x0F15 1xALFA 230V AUS/CN |
FT91013699N:ZERO SMOG TL煙霧凈化器吸煙儀標準版主機 FT91015699N:TL煙霧凈化器套裝,含一套T0053657199N吸煙管套件1米伸縮臂+3米軟管+喇叭口吸嘴, ZERO SMOG TL KIT1 WF FUNNEL 230V F/G FT91016699N:TL煙霧凈化器套裝,含2套1.5米管子和斜口吸嘴,ZERO SMOG TL KIT2 2x0F15 2xFT_NL 230V F/G FT91017699N:ZERO SMOG TL雙工位吸煙儀套裝,帶2套1.5米管道和漏斗形喇叭口吸煙嘴, ZERO SMOG TL KIT2 2x0F15 2xALFA 230V F/G |
|
130-1000-ESDN:MG 130煙霧凈化器,標準版主機 130-1055-ESDN:MG 130吸煙儀套裝,含2套1米管和斜口吸嘴,W. 2x0F10 ARM 2xFT-NL NOZZLE F/G FT91000103N:MG 130吸煙儀套裝,含2套1米管和喇叭口吸嘴,W. 2x0F10 ARM 2xALFA NOZZLE F/G |
|
100-1000-ESDN:MG 100S煙霧凈化器,標準版主機 100-1056-ESDN:MG 100S吸煙儀套裝110-240V( 歐標電源線),含一套T0053657199N吸煙管套件1+3米管+喇叭口吸嘴 100-1055-ESDN:MG100S吸煙儀套裝 含2套1.5米吸煙臂和喇叭口吸嘴,WITH 2xALFA/2x0F15 110-240V F/G |
|
145-1000-ESDN:MG 140煙霧凈化器,標準版主機 145-1002-ESDN:MG140吸煙儀潔凈室專用主機,EXTR. UNIT MG140 CLEAN ROOM 110-240V F 145-2000-ESDN:MG 140煙霧凈化器,多功能主過濾濾芯,標準版 145-2002-ESDN:MG 140煙霧凈化器,多功能主過濾濾芯加強版,用于潔凈室 145-4000:MG 140吸煙儀F7粉塵預過濾袋 沒有套裝,根據需求自定義配置管道 |
|
T0053660699N:Zero Smog 4V煙霧凈化器,標準版主機 T0053661699N:Zero Smog 4V膠黏劑過濾版主機 T0058735937:Zero Smog 4V吸煙儀預過濾棉 M5粉塵預過濾濾芯(10片裝) T0058735938:Zero Smog 4V煙霧凈化器預過濾棉片 F7粉塵預過濾濾芯(10片裝) T0058735936N:Zero Smog 4V吸煙儀多功能主過濾濾芯,標準版 T0053663699N:ZERO SMOG 4V吸煙儀套裝,含一套T0053657299N吸煙管套件 1米伸縮臂+3米軟管+斜口吸煙嘴 T0053665699N:ZERO SMOG 4V吸煙儀套裝,含兩套T0053657299N吸煙管套件 1米伸縮臂+3米軟管+斜口吸煙嘴 T0053662699N:ZERO SMOG 4V吸煙儀套裝,含一套T0053657199N吸煙管套件 1米伸縮臂+3米軟管+喇叭口吸嘴 T0053664699N:ZERO SMOG 4V吸煙儀套裝,含兩套T0053657199N吸煙管套件 1米伸縮臂+3米軟管+喇叭口吸嘴 |
|
T0053666699N:Zero Smog 6V煙霧凈化器,標準版主機 T0053667699N:Zero Smog 6V煙霧凈化器,膠黏劑過濾版主機 沒有套裝,根據需求自定義配置管道 |
|
吸煙管等配件 |

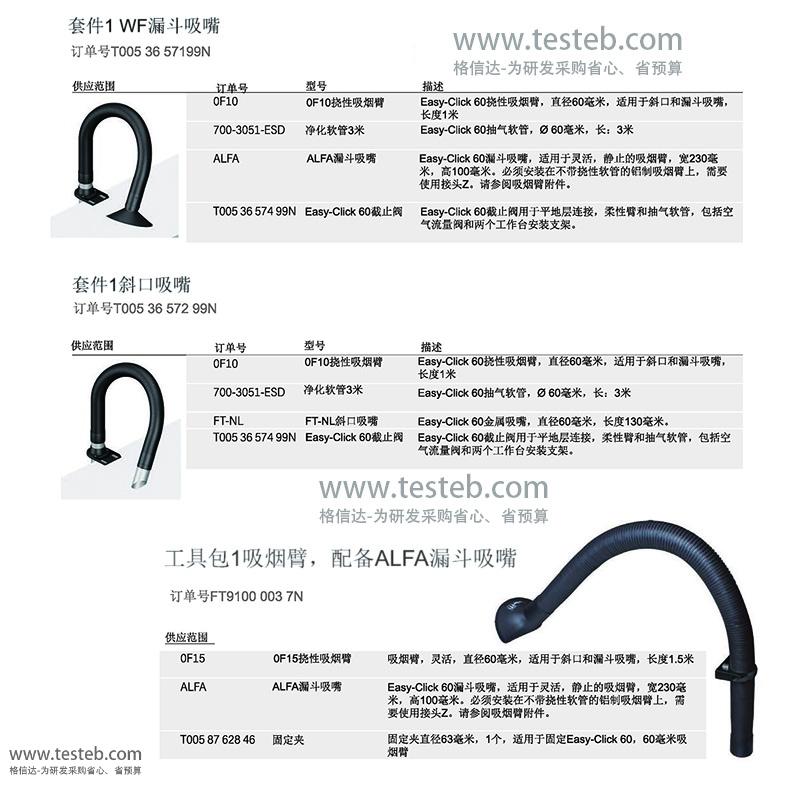

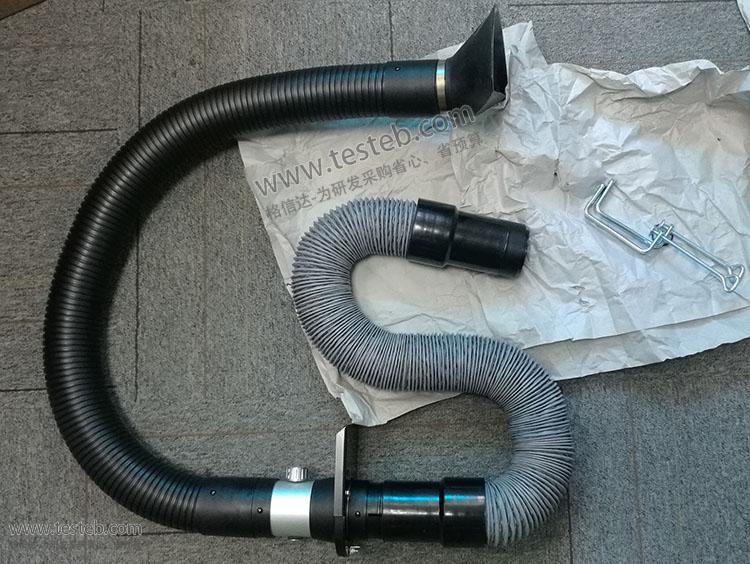

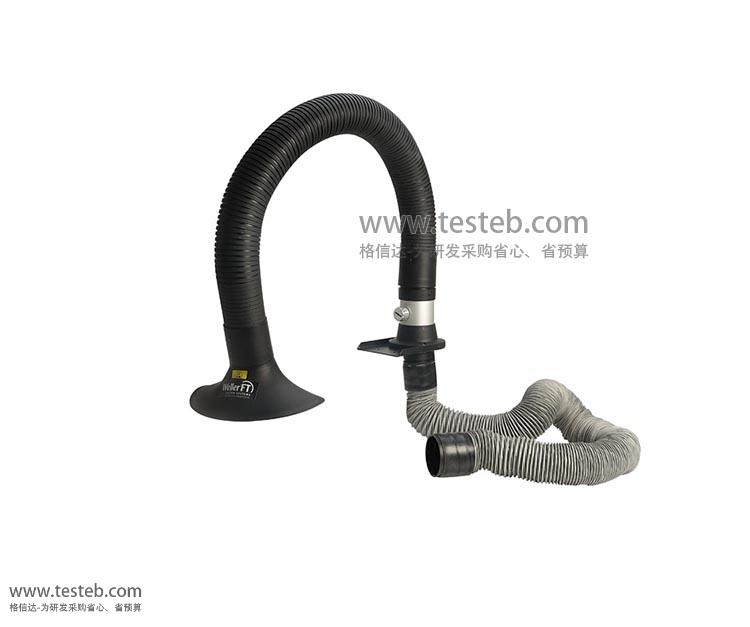

套件: FT91000037N吸煙管帶喇叭口,含0F15撓性吸煙臂1.5米+ALFA漏斗吸嘴+固定夾 T0053657199N:KIT1 WF FUNNEL套件1 WF漏斗吸嘴,含 0F10長1米撓性吸煙臂+700-3051-ESD凈化軟管3米+ALFA漏斗吸嘴+T0053657499N流量截止閥 T0053657299N:KIT1 WF NOZZLE套件1 斜口吸嘴,含 0F10長1米撓性吸煙臂+700-3051-ESD凈化軟管3米+FT-NL斜口吸嘴+T0053657499N流量截止閥 |
吸煙臂: 0F10:Ø60mm伸縮吸煙臂1.0m、0F15長1.5m、0F20長2.0m 700-3040-ESD:軟管Ø60mm吸煙管1m、700-3041-ESD長2米 700-3051-ESD:軟管Ø60mm吸煙管3m、700-3053-ESD長度5米 |
|
吸煙口: ALFA:Ø60漏斗吸嘴、ALFA-T:Ø60透明漏斗吸嘴 FT-NL:Ø60斜口吸嘴、FT-NS:Ø50斜口吸嘴(帶濾網) FT-U Easy-Click 60漏斗吸嘴,用于柔性及靜態吸煙臂;T0058735845N:金屬排煙罩 |
|
其它:FT91000026N抽氣三腳架,適用于較高工作區域的容量抽取,如開關柜的焊接 3-0F05柔性吸煙臂ø60轉ø32;3-0F15柔性吸煙臂ø60轉ø32; T0058762767N:φ60直軟管接頭,適用于WFE 2S、WFE 4S、ZERO SMOG 4V/6V T0058762769:φ60直軟管接頭,90度角 |
weller吸煙儀管道配件資料文檔http://www.oznappies.com/download/202404/Weller_ZeroSmog_EasyClick.pdf
