發布時間：2015年01月26日

同惠TH2827C高頻LCR數字電橋1MHz電橋測試儀

TH2827系列l(wèi)cr測試儀是具有多種功能和更高測試頻率的新型LCR數字電橋，基本精度為0.05%，測試頻率最高1MHz，集成了變壓器測試功能、平衡測試功能，提高了測試效率。

LCR測試儀/電橋表品牌：同惠Tonghui

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

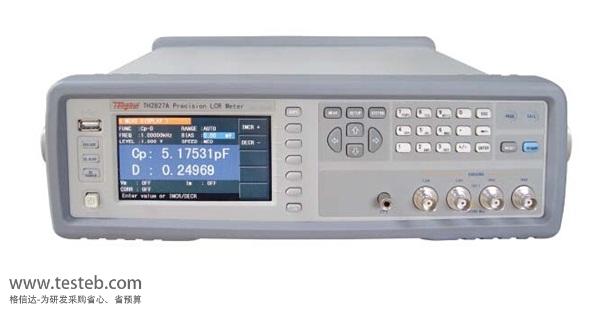

TH2827C圖片

同惠Tonghui TH2827C LCR測試儀/電橋表規格參數與圖片

同惠數字電橋TH2827系列是具有多種功能和更高測試頻率的新型LCR數字電橋，體積小緊湊便攜，便于上架使用。TH2827A/TH2827B/TH2827C數字電橋測試儀基本精度為0.05%，測試頻率最高1MHz及10mHz的分辨率，4.3寸的LCD屏幕配合中英文操作界面，操作方便簡潔。集成了變壓器測試功能、平衡測試功能,提高了測試效率。儀器提供了豐富的接口，能滿足自動分選測試，數據傳輸和保存的各種要求。

同惠TH2827C LCR數字電橋性能特點

最高1MHz的測試頻率，10mHz分辨率

平衡測試功能，變壓器參數測試功能

最高測試速度13ms/次

電壓或電流的自動電平調整（ALC）功能

V、I 測試信號電平監視功能，

4.3寸TFT液晶顯示，中英文可選操作界面

內部自帶直流偏置源，可外接大電流直流偏置源

10點列表掃描測試功能

TH2827C lcr電橋30Ω、50Ω、100Ω可選內阻

內建比較器，10檔分選和計數功能

內部文件存儲和外部U盤文件保存，測量數據可直接保存到U盤

RS232C、 USB 、LAN、HANDLER、GPIB、DCI接口

TH2827A/TH2827B/TH2827C高頻LCR數字電橋測試儀技術參數

測試信號頻率	TH2827A數字電橋		20Hz—300kHz
	TH2827B數字電橋		20Hz—500kHz
	TH2827C數字電橋		20Hz—1MHz
	最小分辨率		10mHz，4位頻率輸入
	準確度		0.01%
AC 電平	測試信號電壓范圍		10mV—2Vrms
	電壓最小分辨率		100μV，3位輸入
	準確度	ALC ON	10% x設定電壓 + 2mV
		ALC OFF	6% x設定電壓 + 2mV
	測試信號電流范圍		100μA—20mA
	電流最小分辨率		1μA，3位輸入
	準確度	ALC ON	10% x設定電流 + 20μA
		ALC OFF	6% x設定電壓 + 20μA
DC偏置電壓源	電壓 / 電流范圍		0V— ±5V / 0mA—±50mA
	分辨率		0.5mV / 5μA
	電壓準確度		1% x設定電壓 + 5mV
	ISO ON		用于電感、變壓器加偏置測試
AC源內阻	ISO ON		100Ω
	ISO OFF		30Ω、50Ω、100Ω可選
DCR源內阻			30Ω、50Ω、100Ω可選
變壓器測試參數			DCR1(初級，2端), DCR2（次級，2端）， M（互感），N，1/N, Phase(相位), Lk(漏感)，C(初、次級電容)，平衡測試
LCR測試參數			\|Z\|, \|Y\|, C, L, X, B, R, G, D, Q, θ, DCR, Vdc-Idc
基本測量準確度	LCR測試參數		0.05%
	N		0.1%
	校準條件		預熱時間：≥30分鐘；環境溫度：23±5ºC；信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m
LCR參數顯示范圍	\| Z \| , R , X，DCR		0.00001Ω — 99.9999MΩ
	\|Y\|,G,B		0.00001μs — 99.9999s
	C		0.00001pF — 9.99999F
	L		0.00001μH — 99.9999kH
	D		0.00001 — 9.99999
	Q		0.00001 — 99999.9
	θ(DEG)		-179.999º — 179.999º
	θ(RAD)		-3.14159 — 3.14159
	Δ%		-999.999% — 999.999%
顯示器			480×RGB×272 4.3寸TFT LCD顯示器；測試頁面參數顯示：一組主、副參數；10點列表掃描
