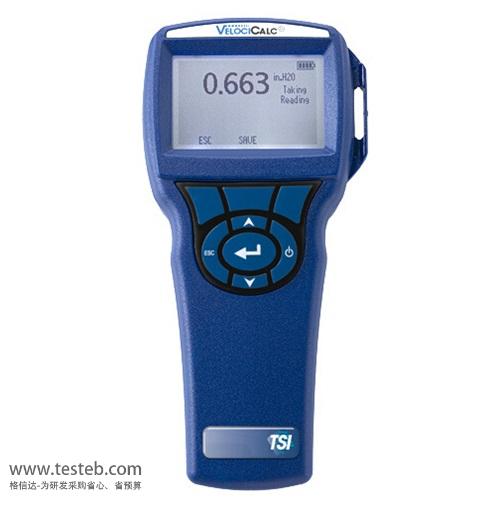

美國TSI DP-CALC微壓差計TSI5825可以快速準確的測量差壓和靜壓,壓力范圍-3735~+3735Pa,分辨率0.1Pa,風速0.27~78.7m/s,使用畢托管測量風管內風速,可計算風量并具有數據自動記錄功能,能存儲12700個數據和100個數據組。
風速計/風量風壓測試儀品牌:特賽TSI
TSI DP-Calc微壓計5825能夠輕松進行暖通空調壓力檢測,快速準確的測量 -15 至 +15 英寸水柱(-3735 Pa 至 +3735 Pa)范圍的壓差和靜壓,可配套皮托管探頭用于檢測管道風速、流速。TSI5825能夠計算流量且具有數據記錄功能,可存儲12700 多個樣本數據及100 個測試 ID 數據,可編程K系數。
暖通空調調試和故障檢修
測試和平衡
皮托管管道測量
靜壓測量
過濾器、線圈、風扇和擴散器壓降
環境氣流測試
DP-CALC微壓計 | TSI 5815微壓計 | TSI 5825微壓差計 | |
壓力 | 范圍1 | -28.0∼+28.0 mm Hg,-3735∼+3735Pa | |
誤差 | ± 0.01 mmHg,讀數的± 1% ± 1Pa | ||
分辨率 | 1Pa,0.001 mm Hg | ||
風速(皮托管) | 范圍2 | 0.27∼78.7m/s | |
精度3 | 在10.16m/s 下,± 1.5% | ||
分辨率 | 0.1 m/s | ||
儀器溫度要求 | 操作溫度 | 5∼45℃ | |
存儲溫度 | -20∼60℃ | ||
風管尺寸 | / | 1∼635cm,增量0.1cm | |
體積流量 | 量程 | 實際量程是風速、壓力、實際風管面積和K 系數的函數 | |
數據存儲能力 | 容量 | 12700 個數據和100 個數據組 | |
采集間隔 | 1s∼1h | ||
供電 | 四節AA 電池或可選AC 適配器 | ||
儀器尺寸重量 | 8.4 cm × 17.8 cm × 4.4 cm,0.27kg含電池 | ||
標配附件 |

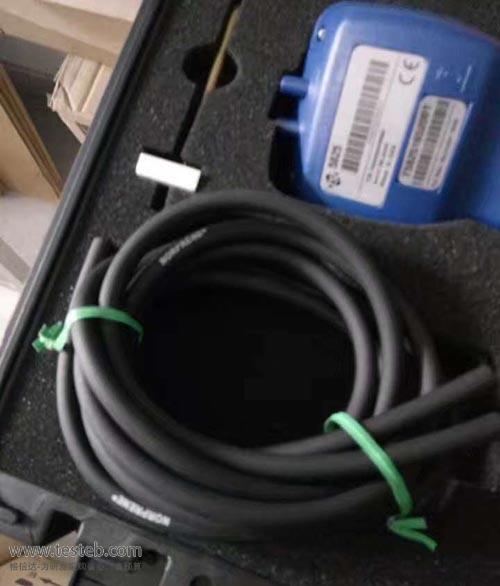

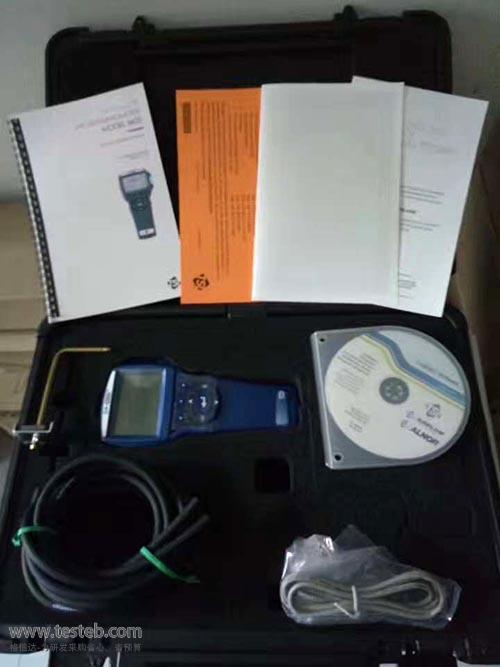

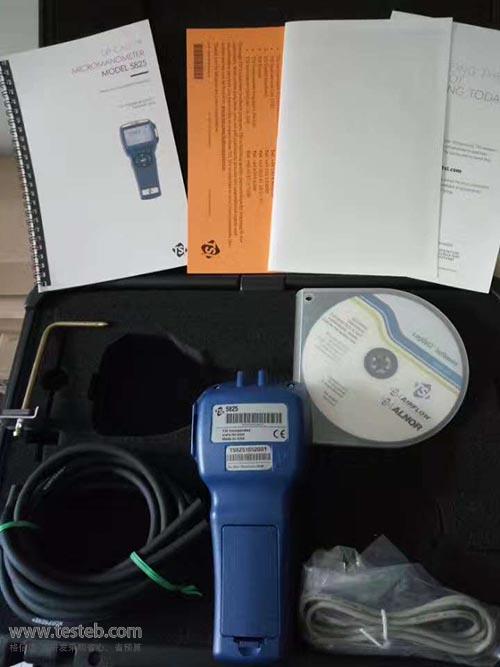

DP-CALC 5825儀器、 硬質手提箱、 四塊堿性電池、 操作和維護手冊、 檢定證書 (2)、 1.2 m 橡膠管、 靜壓頭、 LogDat2 TM下載軟件和 USB 數據線 |
TSI DP-CALC 5825規格說明書http://www.oznappies.com/download/201709/TSI_DP-CALC_5815_5825.pdf
TSI5825微壓差計用戶使用說明書http://www.oznappies.com/download/201709/TSI5825_manaul.pdf
1、量程上限=7 psi(190 in. H2O, 360mmHg, 48kPa)
2、用壓力測量風速的方法不推薦在5m/s 風速下使用
3、精度是從壓力換算為風速轉換率的函數。當實際壓力值增大時,精度增大
5815畢托管探頭微壓計:可測壓力/風速/帶數據存儲
5825畢托管探頭微壓計:可測壓力/風速/體積流量/帶數據存儲
634634001:畢托管探頭(5/16" (8 mm) diameter)- 18" (46cm)
634634002:畢托管探頭(5/16" (8 mm) diameter)- 24" (61cm)
634634003:畢托管探頭(5/16" (8 mm) diameter)- 36" (91cm)
634634005:畢托管探頭(5/16" (8 mm) diameter)- 60" (152cm)
634634004:伸縮式畢托管探頭-8" to 38" (20cm to 96cm)
3002017:靜壓探頭
功能 | 5815 | 5825 |
差壓和靜壓 | ● | ● |
皮托管測量風速 | ● | ● |
取樣統計 | ● | |
體積流量速率 | ● | |
實際與標準風速 | ● | |
可變時間常數 | ● | |
LogDat2軟件 | ● | |
K系數 | ● | |
校準證書 | ● | ● |
