四方信達C-XQ1703工控機搭載7700K CPU,配合運動控制卡實現對多運動軸精確控制,采用面陣相機對PCBA進行精準定位,高像素線陣相機加特殊組合LED光源獲取高清圖像,再由機器視覺檢測系統進行處理,成功應用于華東某汽車設備集成商高集成度PCBA檢測項目。
結合電子技術、圖像傳感技術和計算機技術,利用基于光學圖像傳感的表面缺陷自動光學視覺檢測技術取代人工目視檢測表面缺陷,已成為表面缺陷檢測的重要手段,能檢測出零件是否缺損、焊接品質是否完好等缺陷,從而達到大幅縮減傳統目檢人員,具有自動化、非接觸、速度快、精度高、穩定性高等優點。在高科技制造領域,速度和精度是制勝法寶,機器視覺和運動控制系統能夠保證產品品質的一致性和高運行效率。四方信達工控機器視覺檢測方案具有優異的便利性、競爭力和市場服務能力,幫助客戶加快產品上市,降低開發成本,提升靈活性并降低維護成本。
四方信達科技針對華東某汽車設備集成商一高集成度PCBA檢測項目,因PCBA后續工序繁多,只有確定PCBA焊接與零件的完好性才能進行后續組裝測試,及時規避瑕疵產品,避免品質不良浪費更多的成本及經濟損失的要求,提供了以C-XQ1703 4U工控機為控制核心的高性能PCBA檢測自動化解決方案,其傳動控制設備,電氣控制系統和工業相機在工業計算機精確控制下協調處理工作,高性能高質量完成檢測工作。

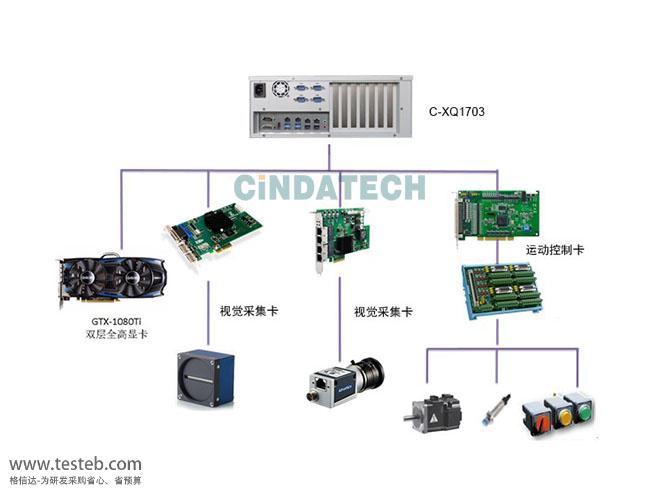

四方信達工控PCBA自動光學檢測/機器視覺解決方案架構圖
整體方案主要有兩部分,一個是機器視覺,另一個是運動控制。
工控機:因?yàn)樵O(shè)備內部空間有限,考慮到布線和維護IO需在同一面,易于插拔的硬盤,傳統IPC已經沒辦法滿足客戶需求,四方信達C-XQ1703高性能工控機搭載7700K CPU,為整個系統性能提供了保證。
顯卡:客戶部分算法已經移至GPU,且也有加入部分AI學習功能,最低配置GTX-1080Ti顯卡。因?yàn)樯虡I(yè)顯卡更換周期較快,四方信達與相關供應鍵可提早獲得信息并延長一定時間供貨,確保成本一致性。
機器視覺:需要接2支線掃+4支面陣,搭配采集卡連接2*線掃相機+PoE*4面陣相機,組成機器視覺解決方案。
運動控制:配備有2個電機,搭配運動控制卡,完成運動控制部分。
高強度鋼結構,抗震動抗沖擊符合 GJB 322A
裝載ATX工業級母板,支持英特爾Core™ i7/i5/i3 處理器
C-XQ1703-6100/6500/6700搭載英特爾® Core™ i3-6100 / i5-6500 / i7-6700處理器
C-XQ1703-7100搭載英特爾® Core™ i3-7100處理器
C-XQ1703-7500搭載英特爾® Core™ i5-7500處理器
C-XQ1703-7700搭載英特爾® Core™ i7-7700處理器
內存:4 x 288-Pin DDR4 Long-DIMM 插槽, 最大支持64G
芯片組:英特爾 Q170,BLOS: AMI BIOS,LAN芯片:英特爾 I211 AT
datasheet文檔下載地址http://www.oznappies.com/download/201911/Cindatech_C-XQ1703.pdf
USB:2 x USB2.0 接口 4 x USB3.0 接口,串口:1 x RS232 (可配置4 x RS232/RS485)
擴展總線:1 x PCIex16通道、2 x PCIex4 通道 、4 x PCI、1 x PCI Express Mini Card通道 、1 x SIM
LAN:6 x RJ45 GbE 接口
存儲:1 x mSATA 3 x SATA-600
音頻:HD 音頻與Realtek ALC662同步
顯示芯片:集成英特爾®核芯顯卡,顯示接口1 x VGA 1 x HDMI
系統支持:Win7/Win8/Win8.1/Win10/Linux
尺寸:350 x 302 x 133(mm),重量: 15(Kg)
可選配置內存DDR4 4GB/8GB/16GB、寬溫內存條DDR4 4/8/16GB,存儲64G/128G mSATA、120G SSD
