博世力士樂BS 2型皮帶輸送段Rexroth 3842999717電機安裝位可在右側、左側或中間,在加工工位之間縱向輸送工件托盤,適合反向操作。

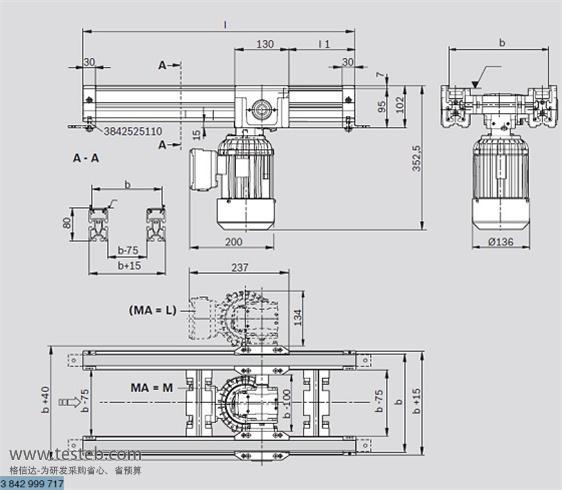

Bosch Rexroth博世力士樂3842999717皮帶輸送段用途:在皮帶輸送段末端沒有足夠的空間安裝電機的加工工位之間縱向輸送工件托盤,適合反向操作。 3842999717 BS2型輸送段電機安裝位置視版本而定,可在右側 (MA = R)、左側 (MA = L)或中間 (MA = M), 可選擇使用電纜/插頭 (AT = S) 或端子盒 (AT = K) 連接電機。
德國博世皮帶輸送段3842999717作為輸送段使用堆積操作最大允許負載達60kg,傳送皮帶為帶表面編織層的齒形帶,也有抗靜電齒形皮帶。BS2型輸送段規格文檔http://www.oznappies.com/download/201509/Rexroth_TSplus_BS2.pdf
b1)[mm] | l2)[mm] | l1[mm] | VN3)[m/min] | AT | MA | ZA |
160 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L | N;A |
240 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
320 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
400 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
480 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
640 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
800 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
1040 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
160-1040 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L | N;A |
240-1040 | 312-6000 | 90-5770 | 0;6;9;12;15;18 | S;K | R;L;M | N;A |
1)b = 輸送方向的軌道寬度
2)l = 長度
3)VN = 額定輸送速度,VN = 0不帶電機和減速器

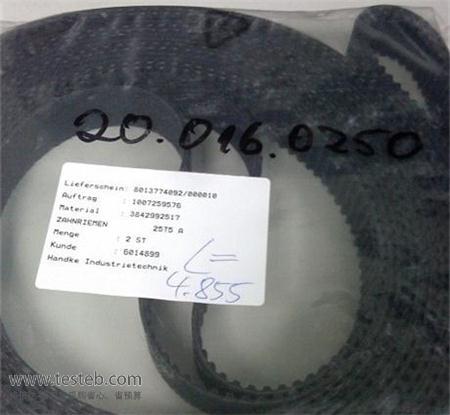

博世Rexroth 3842999717皮帶輸送段訂貨時注明軌道寬度、長度、輸送速度、電機電壓/頻率,以及電機位置和運動方向,傳送帶可選擇帶表面編織層的齒形皮帶3842992514,或者防靜電同步帶3842992517,訂購注明皮帶長度。

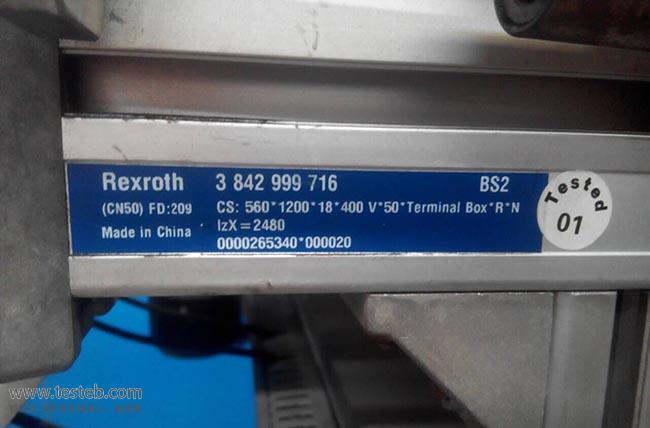

BS2橫向輸送機:編號3842999716,BS2 Transverse Conveyors
BS2/O橫向輸送機:編號3842999724,BS2/O Transverse Conveyors
BS2/M皮帶輸送機:編號3842999717,BS2/M Transverse Conveyors
