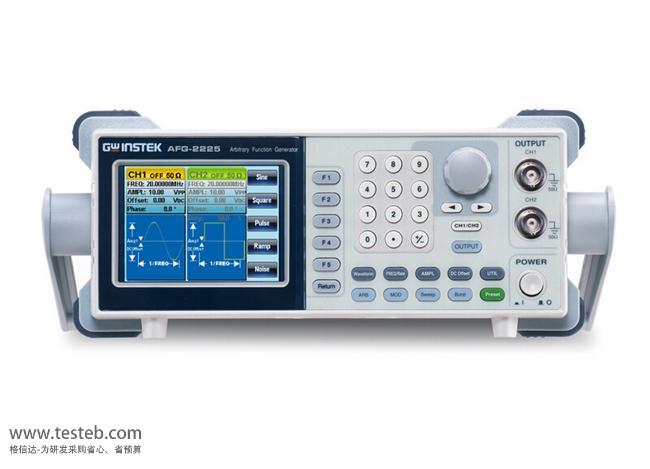

Gwinstek固緯AFG-2225信號發生器頻率范圍1μHz - 25MHz，內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k點任意波，AFG2225是一臺基礎型雙通道任意波信號產生器，在同類產品中提供了卓越的性能。
信號發生器/信號源品牌：固緯GWINSTEK
固緯AFG-2225任意波信號發生器采用DDS技術，最高提供25MHz，全頻段1uHz分辨率的信號輸出。AFG2225信號發生器內置正弦波、方波、斜波/三角波、脈沖波和噪聲波，等性能雙通道信號輸出能力,雙通道功能提供耦合(Couple)、跟蹤（Tracking）以及相位（Phase）運算能力。AFG-2225提供120MSa/s采樣率、10位垂直分辨率、4k點波形長度和最高60MHz的波形重建率的卓越任意波能力。
提供多種任意波編輯信號編輯功能
寬頻率范圍 1μHz - 25MHz (正弦波)
AFG-2225信號發生器全頻段1 μHz分辨率
內置獨立等性能雙通道標準的 120MSa/s, 10bit, 4k 點任意波
AFG-2225雙通道信號發生器真正雙通道輸出, CH2提供與通道一同規格的信號輸出
雙通道功能支持耦合，跟蹤，相位操作
1% ~ 99% 方波可調占空比
內置標準的AM/FM/PM/FSK/SUM/Sweep/Burst和計頻器功能
提供USB Host/Device 接口用于遠程控制和波形編輯
固緯信號發生器友好的用戶操作界面，方便用戶進行參數設定
AFG-2225信號發生器說明書http://www.oznappies.com/download/201510/Gwinstek_AFG-2225.pdf
| 固緯AFG-2225信號發生器 | CH1 | CH2 | ||
| 波形 | 正弦波，方波，斜波，脈沖波，噪聲波，任意波 | |||
| AFG2225任意波功能 | ||||
| 采樣率 | 120 MSa/s | |||
| 重建率 | 60 MHz | |||
| 波形長度 | 4k 點 | |||
| 垂直分辨率 | 10 位 | |||
| 記錄長度 | 4k 點 | |||
| AFG-2225信號發生器頻率特性 | ||||
| 范圍 | 正弦波，方波 | 1uHz~25MHz | ||
| 斜波 | 1uHz~1MHz | |||
| 分辨率 | 1uHz | |||
| 精確度 | 穩定度 | ±20 ppm | ||
| 老化率 | ±1 ppm/年 | |||
| 誤差容忍 | ≤1 mHz | |||
| 輸出特性 | ||||
| 幅值 | 范圍 |
1mVpp ~ 10 Vpp (接50Ω負載) 2mVpp ~ 20 Vpp (開路) 1mVpp ~ 5 Vpp (接50Ω負載) 20MHz ~ 25MHz 2mVpp ~ 10 Vpp (開路) 20MHz ~ 25MHz |
||
| 精確度 | 設定值的±2% ±1 mVpp ( 1 kHz) | |||
| 分辨率 | 1mV 或 3 位 | |||
| 平坦度 |
±1% (0.1dB) ≤100kHz ±3% (0.3 dB) ≤5MHz ±5% (0.4 dB) ≤12MHz ±10%(0.9dB) ≤25MHz (1kHz正弦波) |
|||
| 單位 | Vpp, Vrms, dBm | |||
| 直流偏移 | 范圍 |
±5 Vpk ac +dc (接50Ω負載) ±10Vpk ac +dc (開路) ±2.5 Vpk ac +dc (接50Ω負載) 20MHz ~ 25MHz ±5Vpk ac +dc (開路) 20MHz ~ 25MHz |
||
| 精確度 | 設定值的2% + 10mV+ 幅值的0.5% | |||
| 波形輸出 | 阻抗 |
50Ω 典型值 (固定) > 10MΩ (輸出關閉) |
||
| 保護 | 短路保護，過載繼電器自動禁止輸出 | |||
| 正弦波特性 | ||||
| 諧波失真 |
≤-55 dBc DC ~ 200kHz, Ampl > 0.1Vpp ≤-50 dBc 200kHz ~ 1MHz, Ampl > 0.1Vpp ≤-35 dBc 1MHz ~ 5MHz, Ampl > 0.1Vpp ≤-30 dBc 5MHz ~ 25MHz, Ampl > 0.1Vpp |
|||
| 方波特性 | ||||
| 上升/下降時間 | 最大輸出時，≤25ns at (接 50 Ω 負載) | |||
| 過激信號 | 5% | |||
| 不對稱性 | 周期的1% +5 ns | |||
| 可調占空比 |
1.0% ~ 99.0% ≤100kHz 10% ~ 90% ≤ 1MHz 50% ≤ 25MHz |
|||
| 斜波特性 | ||||
| 線性度 | < 峰值輸出的0.1% | |||
| 可調對稱性 | 0% ~ 100% (0.1% 的分辨率) | |||
| 脈沖波特性 | ||||
| 周期 | 40ns~2000s | |||
| 脈寬 | 20ns~1999.9s | |||
| 過激信號 | <5% | |||
| 抖動率 | 20ppm +10ns | |||
| 外部觸發輸入 | ||||
| 類型 | 用于 FSK, Burst, Sweep | |||
| 輸入電平 | TTL 兼容 | |||
| 邊沿 | 上升或下降（可選） | |||
| 脈沖寬度 | >100ns | |||
| 輸入阻抗 | 10kΩ，直流耦合 | |||
| 外部調制輸入 | ||||
| 類型 | 用于 AM, FM, PM, SUM | |||
| 電壓范圍 | ±5V 滿刻度 | |||
| 輸入阻抗 | 10kΩ | |||
| 頻率 | DC ~ 20kHz | |||
| 觸發輸出 | ||||
| 類型 | 用于 Burst, 掃頻, Arb | |||
| 電平 | TTL 兼容 50Ω | |||
| 脈寬 | >450ns | |||
| 最大速率 | 1MHz | |||
| 扇出數 | ≥4 TTL 負載 | |||
| I阻抗 | 50Ω 典型 | |||
| AFG-2225信號發生器雙通道功能 | ||||
| 相位 | -180? ~180? | -180? ~ 180? | ||
| 同步相位 | 同步相位 | |||
| 跟蹤 | CH2=CH1 | CH1=CH2 | ||
| 耦合 | 頻率（比或差） | 頻率（比或差） | ||
| 幅值&直流偏移 | 幅值&直流偏移 | |||
| DSO連接 | √ | √ | ||
| 計頻器 | ||||
| 范圍 | 5Hz ~ 150MHz | |||
| 精確度 | 時基精確度±1count | |||
| 時基 | ±20ppm (23?C ±5?C) 熱機30分鐘后 | |||
| 分辨率 |
最大分辨率為: 100nHz 對于 1Hz, 0.1Hz 對于 100MHz. |
|||
| 輸入阻抗 | 1kΩ/1pf | |||
| 靈敏度 | 35mVrms ~ 30Vms (5Hz ~ 150MHz) | |||
固緯AFG-2225雙通道信號發生器附件：GTL-101× 2、 快速入門指南 ×1、 CD (用戶手冊+ 軟件) ×1、 電源線×1
