是德科技信號發生器KEYSIGHT 33511B任意波形發生器

KEYSIGHT 33511B信號發生器逐點生成任意波形和排序能力,可以更精確地顯示用戶定義的信號,160MSa/s采樣率可提供時間分辨率更高的任意波形,16位分辨率和1mVpp~10Vpp幅度可提供更高的幅度精度。

信號發生器/信號源品牌:是德科技 安捷倫Agilent
是德科技 安捷倫Agilent

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會(huì )得到省事省心的產品選型、價格報價服務!
  • 是德科技 安捷倫Agilent信號發生器/信號源33511B
  • 是德科技 安捷倫Agilent信號發生器/信號源33511B
  • 是德科技 安捷倫Agilent信號發生器/信號源33511B

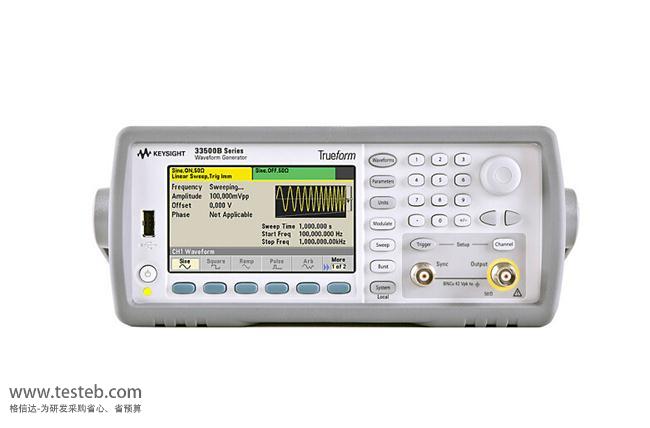

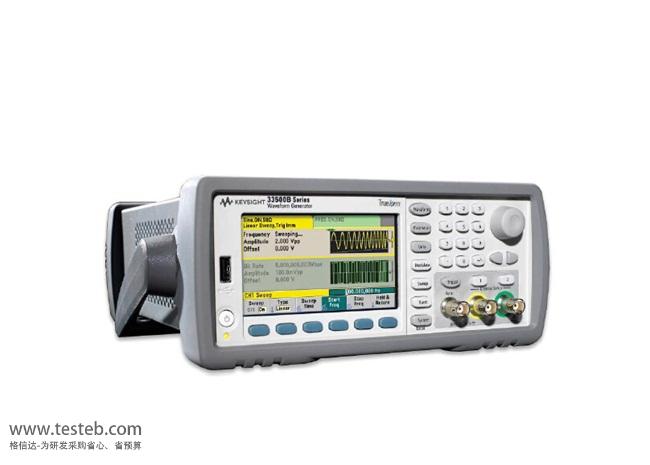

33511B圖片

  • 33511B
  • 33511B
  • 33511B

是德科技 安捷倫Agilent 33511B 信號發生器/信號源規格參數與圖片

Keysight是德科技33511B任意波形發生器特性

160 MSa/s 采樣率可提供時間分辨率更高的任意波形

16 位分辨率和 1 mVpp 至 10 Vpp 幅度可提供更高的幅度精度

1 MSa/通道標準配置波形存儲器和 16 MSa/通道可選配置存儲器,可存儲您的最長波形

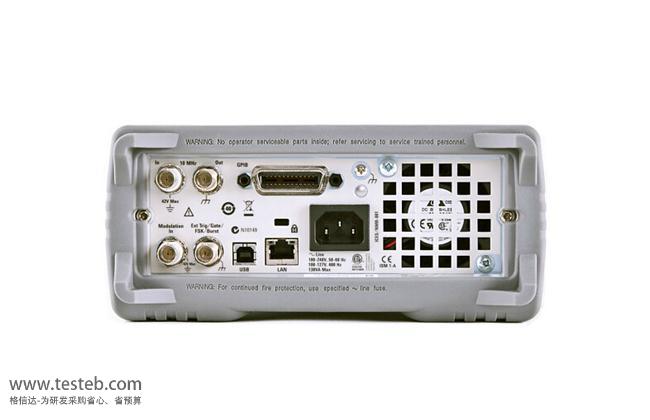

USB、LAN(LXI-C)、GPIB 標準接口使儀器可以輕松快捷地連接到 PC 或網絡(luò )



是德科技33511B任意信號發生器波形創(chuàng )建和編輯

使用33503A BenchLink Waveform Builder Basic & Pro和Basic 軟件無需進行大量編程,即可進行先進的信號創(chuàng )建/編輯

從前面板使用內置編輯器創(chuàng )建波形

從示波器捕獲波形并將其下載到波形發生器

在 MATLAB、Microsoft® Excel 等環境中創(chuàng )建波形并將其下載到波形發生器



美國Keysight 33500B波形發生器規格參數

帶寬 20 MHz 20 MHz 30 MHz 30 MHz
通道數 單通道 雙通道 單通道 雙通道
函數波形發生器 33509B 33510B信號發生器 33519B 33520B函數信號發生器
任意波形發生器 33511B信號發生器 33512B波形發生器 33521B任意信號發生器 33522B
波形 標配:正弦波、方波、斜波、脈沖、三角波、高斯噪聲、偽隨機位序列 (PRBS)、直流
內置任意波形:
心率波、指數下降、指數上升、高斯脈沖、迭加正弦波、Lorentz、D-Lorentz、負斜波、sinc
用戶定義任意波形:高達 1 MSa (使用選件 MEM 可達到 16 MSa), 具有多段波形序列
工作模式和
調制類型
工作模式:持續、調制、頻率掃描、猝發、輸出選通
調制類型:AM、FM、PM、FSK、BPSK、PWM、和 (SUM)(載波加調制)
正弦波 頻率范圍:1 μHz ~ 20 MHz 或 30 MHz, 1 μHz 分辨率
幅度平坦度:< 100 kHz ±0.10 dB
諧波失真:100 kHz ~ 1 MHz < -50 dBc
方波和脈沖 頻率范圍:1 μHz ~ 20 MHz 或 30 MHz, 1 μHz 分辨率
上升時間和下降時間 (標稱值):方波8.4 ns固定值,脈沖8.4 ns ~ 1 μs可獨立變化
占空比:0.01% ~ 99.99%
斜波和三角波 頻率范圍:1 μHz ~ 200 kHz, 1 μHz 分辨率
斜波對稱:0.0% ~ 100.0%, 0.1% 分辨率
非線性 (典型值):< 0.05%, 從信號幅度的 5% 至 95%
高斯噪聲 帶寬 (典型值):1 mHz ~ 20 MHz 或 30 MHz, 可變
波峰因數 (標稱值):4.6
任意波形特征 波形長度:每通道 8 點 ~ 1 M 點 (使用選件 002 可達到 16 MSa), 按 1 個采樣點遞增
采樣率:1 μSa/s ~ 250 MSa/s, 1 μSa/s 分辨率
電壓分辨率:16 比特
帶寬 (-3 dB, 標稱值):濾波器關閉 40 MHz
上升時間和下降時間:0.35/ 帶寬 (最小 10 ns), “標準”或“步進”濾波器啟用
穩定時間 (典型值):< 200 ns 至最終值的 0.5%
抖動 (典型值):濾波器關閉 < 40 ps rms,“標準”或“步進”濾波器啟用< 5 ps
保修 3年保修期

是德科技33500B信號發生器詳細說明書http://www.oznappies.com/download/201608/Keysight_33500B.pdf



KEYSIGHT 33500B系列信號發生器獨一無二的 Trueform 技術

無與倫比的能力,可為要求最苛刻的測量生成各種信號

諧波失真低 5 倍的正弦波,可生成更純凈的信號

高達 20 MHz 且抖動小 10 倍的脈沖,可提供更精確的計時

逐點生成任意波形和排序能力,可以更精確地顯示用戶定義的信號
