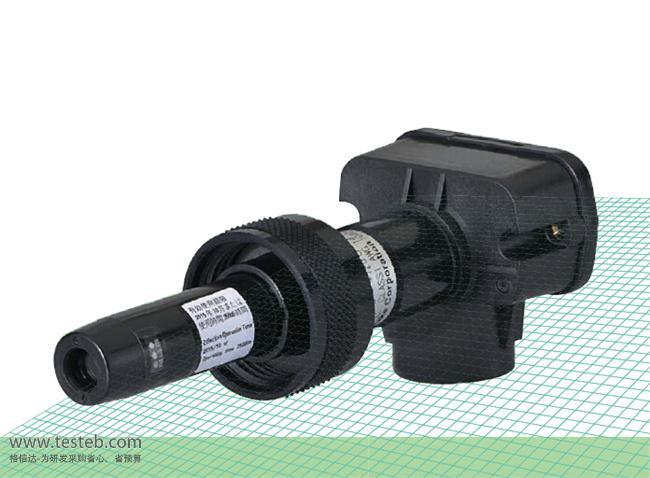

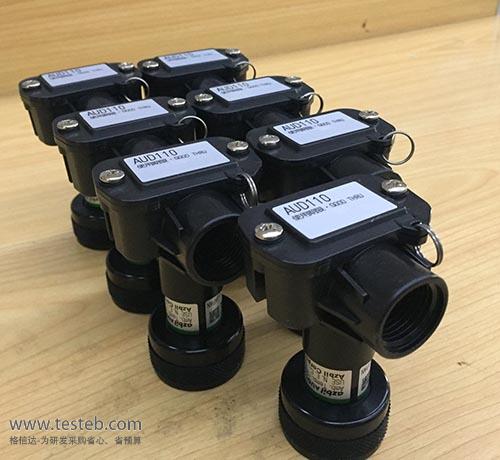

Azbil阿自倍爾山武AUD110C1000端子臺型UV紫外線光電管插座為耐腐蝕鋁結構,IP65防護等級,內置Azbil特有加工工藝生產的紫外線傳感器,配線距離最長為200m,用于監測油、燃?xì)鉄旎鹧嫒紵?/p>
原山武火焰檢測器即azbil紫外線傳感器已經在連續運轉的火焰監測器AUD300中取得驕人的業績。阿自倍爾AUD100系列高性能UV紫外線火焰檢測器用于間歇運轉的火焰監測,內置AZBIL特有加工工藝生產的紫外線傳感器,通過嚴格的檢測標準,使用更方便,壽命更長、可靠性更高。AUD110C1000傳感器插座可以直接連接電纜,無需事先準備接線盒。

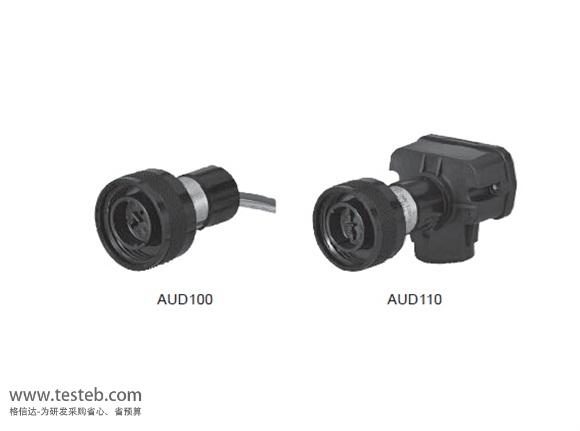

阿自倍爾AUD100系列是安裝于間歇運轉用的AUD15C1000紫外線光電傳感器,用于監視油、燃?xì)鉄旎鹧嫒紵膶S貌遄?山武AUD15的有效使用期限為自出廠檢查年月起5年或者使用25000小時。在耐環境性能方面得到了提高,且使用簡便,能在最高環境溫度120℃的高溫下使用。 IP65保護構造使AUD15C火焰監測器也可在戶 外安裝使用,根據配線或設置狀況,插座可以從導線型AUD100C和端子臺型 AUD110C兩種類型中進行選擇。

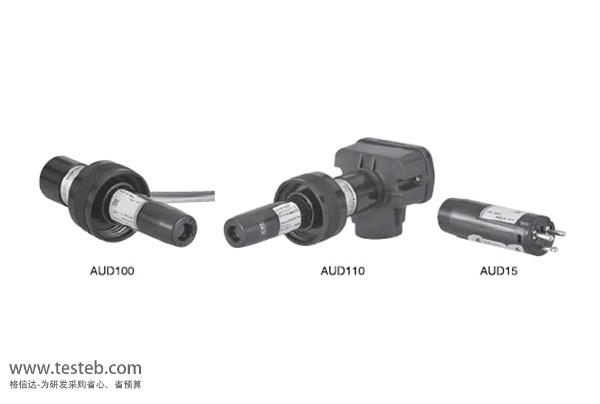

名稱 | 型號 | 說明 |
高性能紫外線火焰檢測器 | AUD100C1000 | 導線型,不包含AUD15C傳感器 |
AUD100C1000-A15 | 導線型,附帶AUD15 UV傳感器 | |
AUD110C1000 | 端子臺型插座,不含AUD15光電管 | |
AUD110C1000-A15 | 端子臺型插座,含AUD15 | |
AUD15光電管單元 | AUD15C1000 | 光電管單元(UV紫外線光電管) |
AUD15C光電傳感器單元及AUD100插座規格http://www.oznappies.com/download/201608/azbil_AUD15C_AUD100C_AUD110C.pdf
適用火焰 |
城市煤氣、天然氣、液化氣、燈油、重油、焦?fàn)t煤氣、 氫氣、氯氣、氨氣、石腦油、乙烯等的燃燒火焰 注)火焰是焦?fàn)t煤氣、氫氣、氯氣、氨氣、石腦油、乙烯等場合, 在燒嘴上安裝火焰檢測器時可能會有一些安裝上的限制,請確認是否可以進行監視。 |
|
質量 | AUD100 約 120g,AUD15安裝時約140g | AUD110約120g,AUD15安裝時:約140g |
材質 | 鋁 |
插座部:鋁 端子部:耐熱樹脂(PBT+GF30),黑色 |
絕緣電阻 |
500Vdc 絕緣電阻測試儀 50MΩ 以上 (輸入場所:AUD100C各導線和插座金屬部之間、AUD110C各端子部和插座金屬部之間 |
|
耐電壓 | 輸入50/60Hz 正弦波1500VAC/1min或者1800VAC/1s后,能正常動作 (在不安裝AUD15光電管單元的情況下) | |
電源 | 由燒嘴控制器供給 | |
耐振動性 | 5m/s2 以下(10 ~ 55Hz、X·Y· Z 方向各 2h),容許壓力35kPa | |
安裝螺母 | G1( 可連接 R1、1-11BSP) | |
導線 |
AWG#18( 約 1.2mm2) 絞線難燃架橋聚乙烯絕緣電線,長度約 1800mm( 藍、白 ) 附帶 ( 僅限 AUD100) |
|
導管 | G1/2 ( 可連接 1/2-14BSPP) | |
信號線規格 | 規格600V 乙烯基絕緣電線,2.0mm2( 簡稱 IV 線 ),可延長距離約200米 | |
使用環境 | 溫度-20 ~ +120℃,濕度40℃、90%RH 以下 | |
防護等級 | IP65 (JIS C 0920/IEC 60529 配管和配線處于連接狀態時) |
AZBIL阿自倍爾AUD110C火焰檢測器說明書http://www.oznappies.com/download/201608/azbil_AUD110C_100C.pdf
