山武阿自倍爾AUD15C火焰監測器UV紫外線光電管單元

日本YAMATAKE山武株式會社已于2012年更名為Azbil阿自倍爾株式會社。azbil生產的用于間歇運轉的火焰監測系統AUD15C UV光電管單元和AUD100C高性能紫外線火焰監測器內置AZBIL特有加工工藝生產的紫外線傳感器，通過嚴格的檢測標準。AUD100系列是安裝于間歇運轉用的AUD15C1000光電管單元/UV紫外線光電傳感器，監視油、燃?xì)鉄旎鹧嫒紵膶Ｓ貌遄?在耐環境性能方面得到了提高，而且使用簡便，能在最 高環境溫度120℃的高溫下使用。

IP65保護構造使AUD15C火焰監測器也可在戶 外安裝使用，根據配線或設置狀況，可以從導線型AUD100和端子臺型 AUD110兩種類型中進行選擇。山武AUD15的有效使用期限為，自出廠檢查年月起5年或者使用25000小時，務必請?jiān)谟行褂闷谙迌?nèi)更換新的AUD15C1000光電管單元UV紫外線光電管。

Azbil阿自倍爾AUD15C火焰監測器性能特點

封裝在小型的模具中，方便使用，無需鋁制外殼

有效使用期限從原來的3年大幅度延長至5年，可靠性得到提高

也可以替換既有的山武公司間歇運轉紫外線光電管

AUD15C檢測器插座防護等級為IP65，提高了對惡劣環境的耐受力

AUD100為導線型插座，可在120℃的高溫環境下使用

AUD110為端子臺型插座，可以直接連接電纜，無需事先準備接線盒

插座增加了接觸力，減少了由于反復插拔造成的松動，提高使用的可靠性

插座部分和安裝螺絲均為耐腐蝕鋁結構

具體火焰檢測器圖片及個單元性能介紹請查看規格說明書文檔

http://www.oznappies.com/download/201608/azbil_AUD15C_AUD100C_AUD110C.pdf

山武阿自倍爾Azbil AUD15火焰檢測器光電管單元的維修及點檢

斷火測試

為了測試AUD15C1000的性能，請定期進行斷火測試。

在正常燃燒的狀態下，遮住監視窗，停止AUD15的火焰信號，或者在正常燃燒狀態，關閉主閥，滅掉燒嘴火焰。

檢測到斷火后，請確認主閥和副閥是否關閉。

AUD151000C光電管的清潔

請按以下步驟定期清潔AUD15C的受光部玻璃表面：

從監視管上取下AUD15和AUD100/110。

用棉棒等把AUD15的受光部玻璃表面擦拭干凈。

把AUD15和AUD100/110安裝到監視管上。

AUD15火焰檢測器的冷卻

如果容許環境溫度超過120℃，熱敏標簽上的白點就會變成黑色。為了不超出容許環境溫度，請同時使用空氣吹掃與密封圈適配器( 型號: 81403159)。

AUD15C火焰監測傳感器的更換

在拆AUD15時，請握住AUD100/110的插座部分輕輕拔出，避免其損壞。

請按照正確安裝指導說明把AUD15安裝到AUD100/110上，安裝方式見用戶說明書

http://www.oznappies.com/download/201608/azbil_AUD100C_AUD110C_Mamual.pdf

日本阿自倍爾AUD15和AUD100/110訂貨型號

阿自倍爾山武AUD15C火焰檢測器維修部件· 選購部件

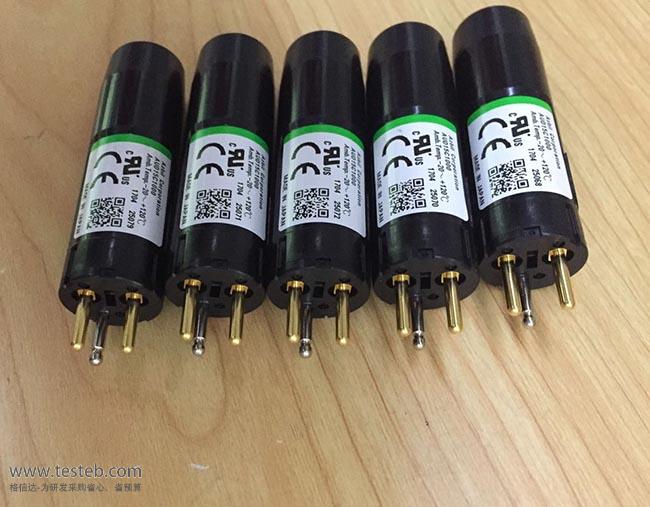

AUD15C1000 光電管單元（UV紫外線光電管）

81447479-001 螺母襯墊

81403159 密封圈適配器

FSP100R15000 G1/2 → G1轉換適配器

FSP136A100 模擬火焰檢測儀

FSP300C100 火焰模擬器

FSP100L70000 透鏡單元（焦距70mm）

FSP100L7000D 透鏡單元（焦距70mm）+附帶檢驗報告

FSP100L30000 透鏡單元（焦距30mm）

FSP100L3000D 透鏡單元（焦距30mm）+附帶檢驗報告
