Keithley吉時利DMM6500六位半數字萬用表具有15種測量功能,包括電壓、電容、溫度和二極管測試等,可在低功耗設備上進行10pA低電流或1μΩ低電阻測量,另可選購一個多路掃描卡接入主機實現10通數據測量,5英寸觸摸屏及圖形顯示器縮放信號波形圖,大容量內存可存儲700萬個讀數,三年保修。
Tektronix泰克吉時利DMM6500數字萬用表是一種現代化臺式/系統DMM,提供包括電容、溫度(RTD、熱電阻器和熱電偶)、使用可變電流源的 二極管測試及高達1 MS/s 的模數轉換等15種測量功能,優秀的測量能力,六位半分辨率精度可靠,一年期基本DCV準確度為25 PPM、兩年期基本DCV 準確度為30 PPM。DMM6500萬用表5英寸大觸摸屏顯示器顯示波形圖,包括波形相互之間的疊加,可手指開合縮放功能支持對瞬態和信號波形進行研究,簡便地觀察、互動及瀏覽測量數據。

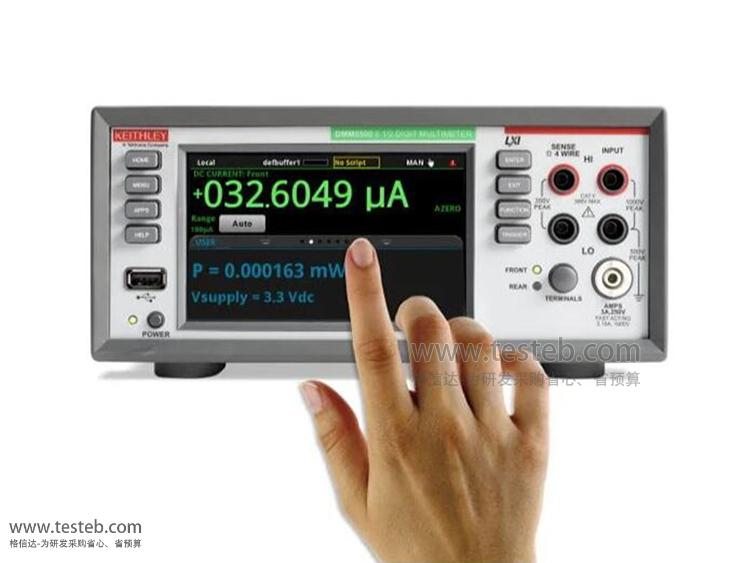

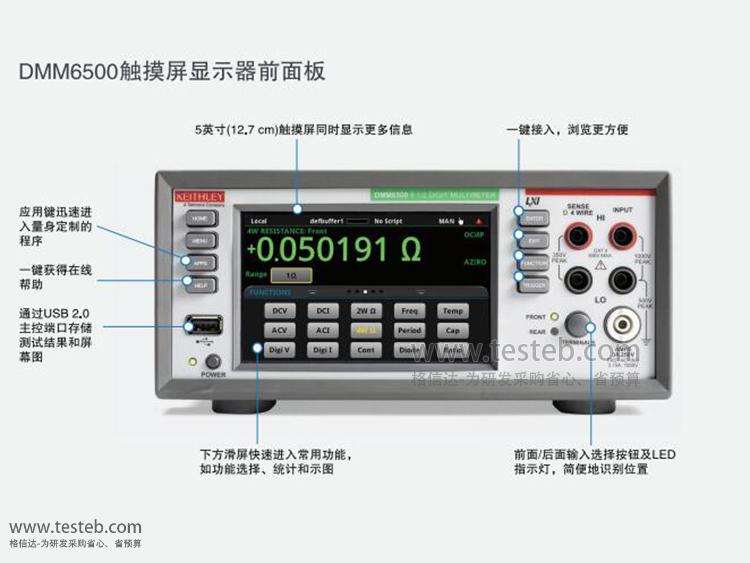

5 英寸(12.7 cm)多觸點容性大觸摸屏及圖形顯示器

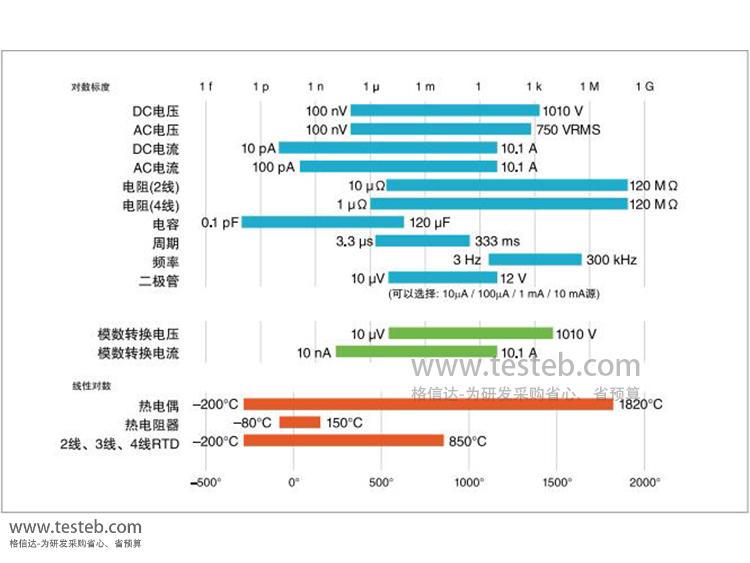

15種測量功能,電壓、電流、電阻、電容、溫度和模數轉換等
A/D轉換器執行電壓或電流測量,捕獲瞬態異常信號,或繪制功率事件曲線
DC電壓100 nV~1010V,AC電壓100 nV-750 VRMS
DC電流10 pA~10.1A,AC電流100 pA~10.1A
二線電阻:10 μΩ~120 MΩ,四線電阻1 μΩ~120 MΩ
電容:0.1 pF-120 μF、周期:3.3 μS-333 ms、頻率:3 Hz-300 kHz
二極管:10 μV-12 V(10μA/ 100μA/ 1 mA / 10 mA 源)
模擬數字轉化電壓:10 μV-1010 V;模數轉換電流:10 nA-10.1A
熱電偶溫度:-200℃~1820℃,熱電阻器-80℃~150℃,2線3線4線RTD溫度-200℃~850℃
DMM6500六位半萬用表一年期基本DCV精度25 PPM,兩年期基本DCV準確度30 PPM
借助DMM6500萬用表可以1µΩ高靈敏度和高精度測量電纜和連接器電阻

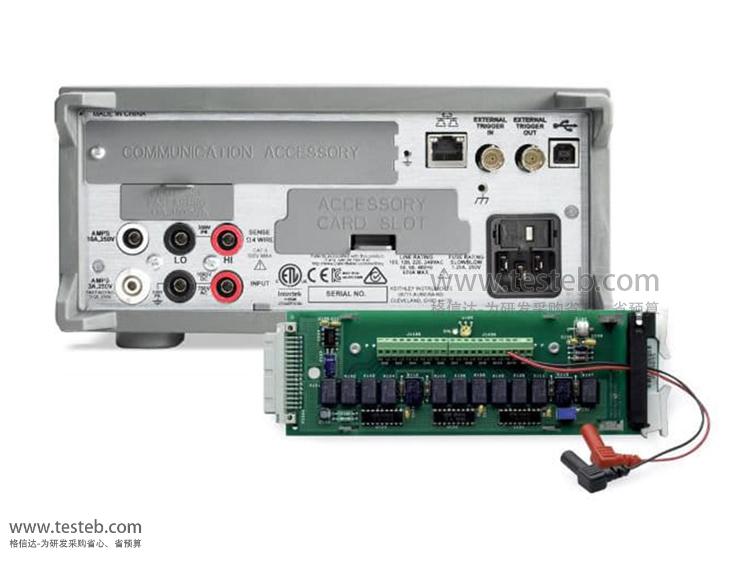

通過選配2000-SCAN卡,可以測量多達10個電壓或2線電阻通道
使用選配2001-TCSCAN多路復用器卡,通過熱電偶測量9個溫度通道
大容量內存,存儲最多700萬個讀數
多種語言模式:SCPI,TSP,Keithley 2000 SCPI仿真,Keysight 34401A SCPI仿真

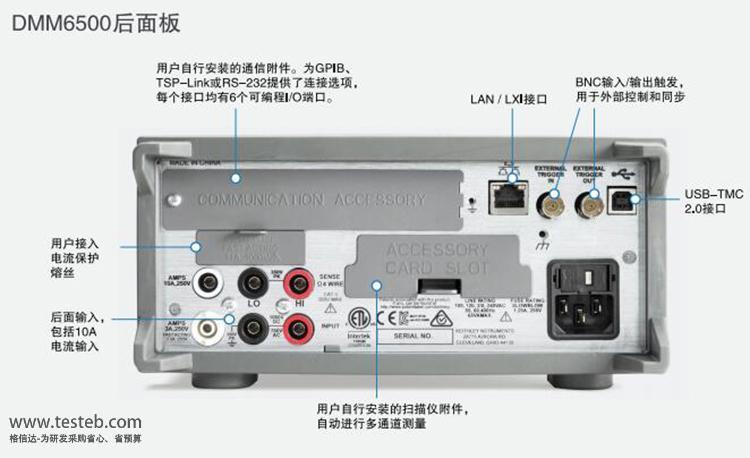

標配USB-TMC和LXI/ 以太網通信接口,可選配GPIB、TSP-Link®和RS-232
直流電壓范圍 | 分辨率 | 準確度±( 讀數%+量程%) 24小時 |
100mV | 100nV | 0.0015 + 0.0030 |
1V | 1mV | 0.0015 + 0.0006 |
10V | 10mV | 0.0010 + 0.0004 |
100V | 100mV | 0.0015 + 0.0006 |
1000V | 1mV | 0.0020 + 0.0006 |
直流電流范圍 | 分辨率 | 準確度±( 讀數%+量程%) 24小時 |
10mA | 10pA | 0.007 + 0.002 |
100mA | 100pA | 0.010 + 0.020 |
1mA | 1nA | 0.007 + 0.006 |
10mA | 10nA | 0.006 + 0.003 |
100mA | 100nA | 0.010 + 0.030 |
1A | 1mA | 0.020 + 0.004 |
3A | 1mA | 0.030 + 0.004 |
10A | 10mA | 0.140 + 0.025 |
DMM6500數字萬用表電阻測量 | 分辨率 | 精度±( 讀數%+量程%) 24小時 |
1 ? | 1 μ? | 0.0080 + 0.0200 |
10 ? | 10 μ? | 0.0020 + 0.0020 |
100 ? | 100 μ? | 0.0020 + 0.0020 |
1 k? | 1 m? | 0.0020 + 0.0006 |
110 k? | 10 m? | 0.0020 + 0.0006 |
100 k? | 100 m? | 0.0020 + 0.0006 |
1 M? | 1 ? | 0.0020 + 0.0006 |
10 M? | 10 ? | 0.0150 + 0.0006 |
100 M? | 100 ? | 0.0800 + 0.0030 |
溫度測量范圍 | 分辨率 | 量程及2年精度 |
J型熱電偶 | 0.001℃ | -200℃至760℃,精度0.2℃ |
K型熱電偶 | 0.001℃ | -200℃至1372℃,精度0.2℃/0.3℃ |
N型 | 0.001℃ | -200℃至1300℃,精度0.2℃/0.5℃ |
T型 | 0.001℃ | -200℃至400℃,精度0.2℃/0.3℃ |
E型 | 0.001℃ | -200℃至1000℃,精度0.2℃ |
R型 | 0.01℃ | 600℃至1768℃,精度0.4℃/0.8℃ |
S型 | 0.01℃ | 600℃至1768℃,精度0.4℃/0.8℃ |
B型 | 0.01℃ | 350℃至1820℃,精度0.4℃/1.2℃ |
熱敏電阻 2.2 kW、5 kW 和 10 kW | 0.01℃ | 80℃至150℃,精度0.08℃ |
PT100 2線制、三線、四線RTD | 0.01℃ | -200℃至850℃,精度0.12~0.8℃ |
DMM6500萬用表規格文檔http://www.oznappies.com/download/202401/TEK_Keithley_DMM6500-Datasheet.pdf
