Tektronix泰克吉時利DAQ6510數據采集記錄系統以六位半數字萬用表儀器級質量完成15種測量功能和范圍,利用插入式開關模塊執行低電流、低電阻和溫度測量,最多可采集80個通道,靈敏度100nV、10pA、1μΩ,支持熱電偶測溫采集范圍-200℃至1820℃,帶寬2MHz-50MHz,開關速度0.5-3ms。
數據采集器/溫度記錄儀品牌:吉時利Keithley
泰克吉時利Keithley DAQ6510數據采集器采用6位半數字萬用表技術平臺執行低電流、低電阻和溫度測量,具有更高的準確度、更多的功能、更快的速度,測量準確并全面可溯源。DAQ6510數據采集儀萬用表系統觸摸屏能夠提供簡單的配置以及可視的直觀測試設置、實時的掃描狀態可視信息,可盡早捕捉問題以避免丟失測試時間,便于分析測試數據。通過選配7700系列插入開關和控制模塊插在DAQ6510數據采集器主機插槽上,可在一個復用配置中測量或控制最多80個測量通道節點。對大容量生產測試,可以選擇固態復用器模塊提高吞吐量,其支 持800通道/ 秒的掃描速度,與固定壽命的機電繼電器相比,最大限度縮短中斷時間。

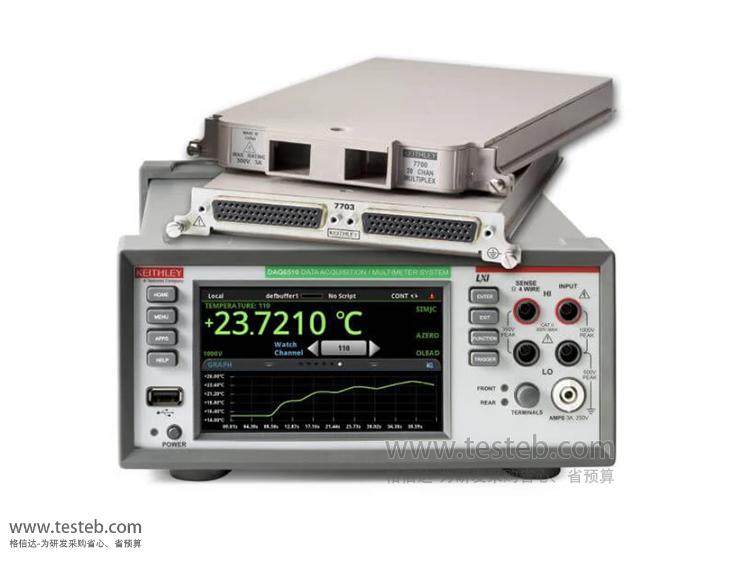

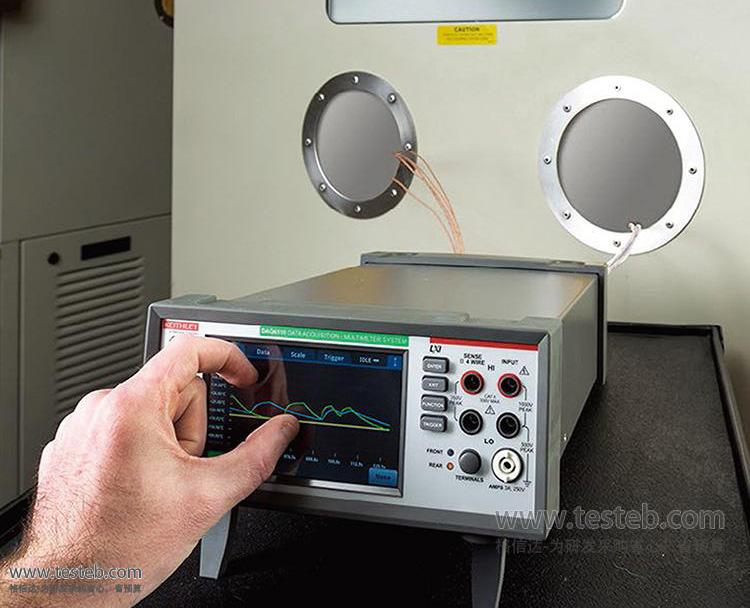

大型5寸多觸點容性觸摸屏,支持圖形顯示

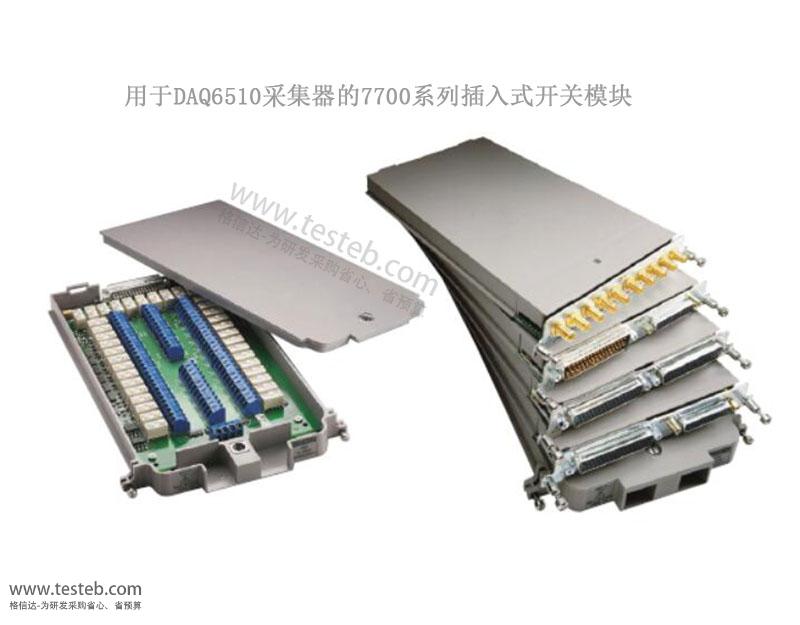

有12個插入式開關模塊可供選擇,提供各種功能,來構建DAQ6510測試系統
DAQ6510數據采集記錄儀在一個測試設置可以連接最多80個被測器件
最多80條2極通道熱電偶、RTD或熱電阻器溫度測量
固態繼電器模塊,掃描速度高達800通道/秒
允許為每條通道創建一個名字,從而可以簡便地識別通道

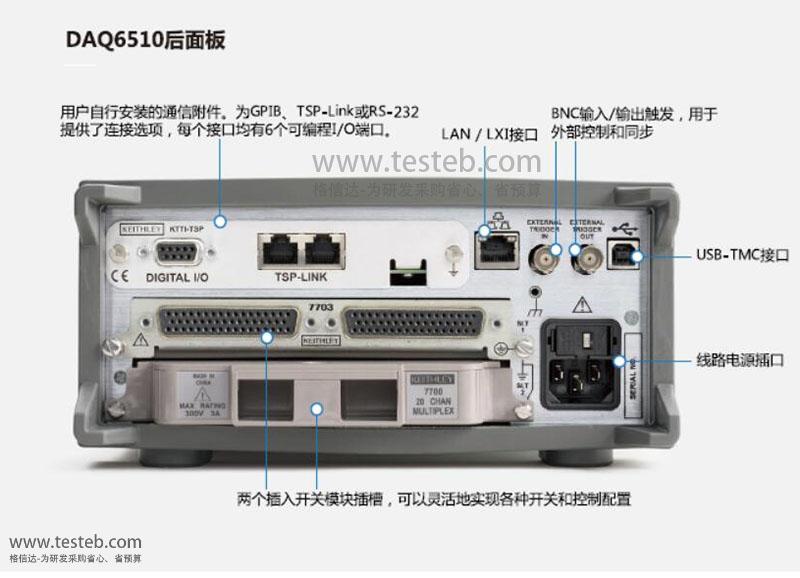

標配LAN/LXI和USB-TMC通信接口,選配GPIB、RS-232和TSP-Link
KickStart控制軟件帶數據采集和記錄應用
三年保修,前面板插孔可以使用DAQ6510作為DMM數字萬用表操作
DC電壓:量程100 mV~1000V/分辨率100 nV-1 mV、AC電壓:100 nV-750 VRMS
DC電流:量程10 mA~3 A/分辨率10 pA-1mA;AC電流:100 pA-3A
電阻(2線):分辨率10 μΩ-120 MΩ;電阻(4線):1 μΩ-120 MΩ
電容:0.1 pF-120 μF、周期:3.3 μS-330 ms、頻率:3 Hz-300 kHz
二極管:10 μV-12 V(10μA/ 100μA/ 1 mA / 10 mA source)
數字化電壓:10 μV-1010 V;數字化電流:10 nA-3A
熱電偶溫度:-200℃~1820℃,
其中K型熱電偶-200℃~1372℃、儀器分辨率0.001℃精度±0.20℃,整個系統測試精度還需加上感溫線精度
熱電阻器:-80℃~150℃;2線3線4線RTD:-200℃~850℃
DAQ6510數據采集器規格文檔http://www.oznappies.com/download/202401/TEK_Keithley_DAQ6510_Datasheet.pdf
型號名稱 | 通道數量 | 帶寬及開關速度 | 可測量參數 |
7700模塊 20通道多路復用板卡 | 20通道 | 50MHz,3ms | 電壓、DC/AC電流、溫度、電阻、通斷、頻率 |
7701模塊 32通道差分多路復用板卡 | 32 | 2MHz,3ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
7702差分多路復用模塊40通道帶SC | 40通道 | 2MHz,3ms | 電壓、DC/AC電流、溫度、電阻、通斷、頻率 |
7703高速差分多路復用模塊32通道 | 32 | 2MHz,1ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
7705模塊 40通道控制開關 | 40 | 10MHz,3ms |
-40個獨立切換信道用于控制 DUT 和切換負載的功率, 也可以直接控制燈光指示器、繼電器等 |
7706一體化輸入/輸出模塊 | 20 | 2MHz,3ms |
電壓、AC交流電流、溫度、電阻、通斷、頻率, 計數器、數字輸入/輸出、模擬輸出、RF開關 |
7707多路復用數字輸入/輸出模塊 帶25針 | 10 | 2MHz,3ms |
電壓、AC交流電流、溫度、電阻、通斷、頻率, 數字輸出、模擬輸出、RF開關 |
7708模塊40通道差分多路復用板卡 | 40 | 2MHz,3ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
7709 6X8矩陣模塊帶25針和50針插孔 | 48 | 2MHz,3ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
7710固態多路復用器卡20通道60V | 20 | 2MHz,0.5ms | 電壓、AC交流電流、溫度、電阻、通斷、頻率 |
7711 RF模塊2GHz 50Ω | 8 | 2MHz,10ms |
-提供雙重 1×4 組態,并可與各種外部交流儀器以接口連結, 包括示波器、脈沖發生器和信號分析工具 |
7711 RF模塊3.5GHz 50Ω | 8 | 2MHz,10ms |
-提供雙重 1×4 組態,并可與各種外部交流儀器以接口連結, 包括示波器、脈沖發生器和信號分析工具 |
訂貨型號
DAQ6510:單獨主機——需根據實際測試需求選配采集模塊,并另行配置相應測試線
DAQ6510/7700數據采集系統:包含主機并預裝一個7700 20通道多路復用板卡模塊
