Omega FDT-21手持式超聲波流量計用來測量全封閉式管路中液體的流量,流速0.01~30m/s,響應時間0至999秒可調,用于金屬、塑料以及橡膠管路,適用大部分液體,包括凈水、海水、廢水、化工液體、油、酒精、啤酒等。
OMEGA FDT-21超聲波流量計專門用來測量全封閉式管路中液體的流量,依據所測量的超聲波渡越時間差異工作,它通過測量脈沖從一個傳感器傳輸?shù)搅硪粋€傳感器的時間來計算流量。與相反方向的流動相比,相同方向的流動到另一個傳感器的用時要少一些,電聲傳感器發射和接收的短超聲波脈沖穿過管路中的液體。FDT-21手持式流量計安裝和使用都很方便,傳感器垂直安放于被測量管路兩端,用夾鉗固定到管路上,顯示屏將迅速顯示流量,可用于金屬、塑料以及橡膠管路,適用大部分液體。
測量液體類型:大部分液體,包括凈水、海水、廢水、化工液體、油、原油、酒精、啤酒等
流速:(±0.01 ~ 30 m/s) ±0.03 ~ 105 ft/s(雙向)
精度:讀數的±1% >(0.2m/s) 0.6 ft/s
重復性:0.2%,線性度0.5%
響應時間:0 ~ 999 seconds(用戶可配置)
FDT-21流量計傳感器頻率:1 MHz
管路材質:所有金屬材料、大部分塑料及玻璃纖維
管路尺寸:DN 20 ~ 100 mm (0.75 ~ 4”)(標配)[選配最大可達DN 6000mm]
溫度范圍標配:0 ~ 70ºC,可選配高溫傳感器0 ~ 160ºC,傳感器電纜長度5 m
流量單位可設定:米、英尺、立方米、立方英尺、美制加侖、油桶、美制液桶、英制液桶、美制百萬加侖
累加器:可用于正向流量、反向流量及凈流量的7位數字累加流量顯示
懸浮液濃度:≤20,000 ppm(可以包含極少量氣泡)
安全性:可編程鎖碼
顯示屏:4 x 16英文字母
通信方式:RS232C(波特率范圍為75 ~ 115,200 bps)
參數 | HS型流量傳感器 | HM型磁性傳感器 | L2H型大型傳感器 | S2H型傳感器 | M2H型高溫傳感器 | ||
管路尺寸 | 20~100mm DN | 50~700mm DN | 300~6000mm DN | 20~100mm | 50~700mm | ||
管路尺寸 | ³⁄? ~ 4 in | 2 ~ 28 in | 12 ~ 240 in | ³⁄? ~ 4 in | 2 ~ 28 in | ||
材料及耐溫 | 鋁合金,耐溫0 ~ 70℃ | 合金,0 ~ 70℃ | 專用 高溫材料,0 ~ 160℃ | ||||
磁性 | 磁性 | 磁性 | 磁性 | 非磁性 | 磁性 | ||
外形尺寸 | 200 x 25 x 25 mm | 280 x 40 x 40mm | 88 x 44 x 50mm | 90 x 85 x 24mm | 71 x 37 x 40mm | ||
其它 | 頻率1 MHz,通過主裝置校準,保護等級IP65 | ||||||
液體類型 | 淡水、海水、廢水、化工液體、油、原油、酒精、啤酒等 | ||||||
懸浮液濃度 | ≤20000 ppm,可以包含極少量氣泡 | ||||||
管路材質 | 所有金屬材料、大部分塑料及玻璃纖維等 | ||||||
專用屏蔽 | 傳感器電纜標配為2條5米長電纜,可加長至兩條10米或15米電纜 |
FDT-21手持超聲波流量計說明書http://www.oznappies.com/download/201710/Omega_FDT21.pdf

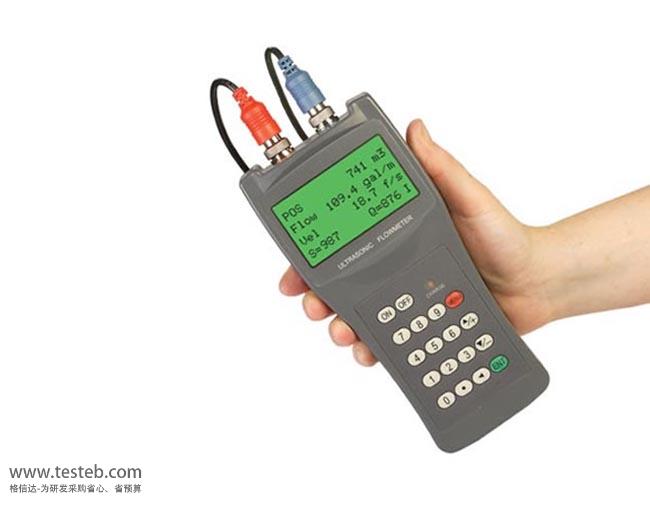

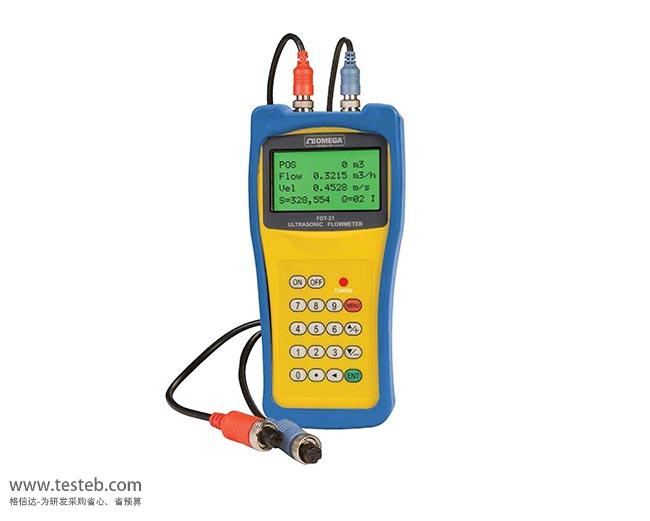

FDT-21手持式時差超聲波流量計

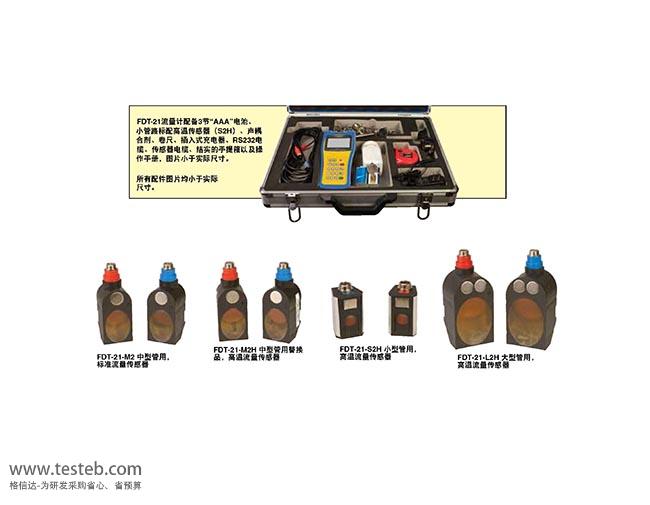

標配3節AAA電池、小管路標配高溫傳感器(S2H)、聲耦合劑、卷尺、充電器、RS232電纜、傳感器電纜、手提箱以及操作手冊。
選配件
FDT-21-S2H:備用小管路高溫傳感器,管路尺寸20 ~ 100mm
FDT-21-HS:小管路鋁質傳感器,管路尺寸20 ~ 100mm
FDT-21-HM:中型管路鋁質傳感器,管路直徑50 ~ 700mm
FDT-21-M2H:中型管路高溫傳感器,管道直徑50 ~ 700mm
FDT-21-L2H:大型管路標配傳感器 ,300 ~ 6000mm直徑管道
FDT-21-GREASE-S1:用于標配傳感器的聲耦合劑
FDT-21-GREASE-S1H:用于高溫傳感器的聲耦合劑
FDT-21-UPS:通用電源
