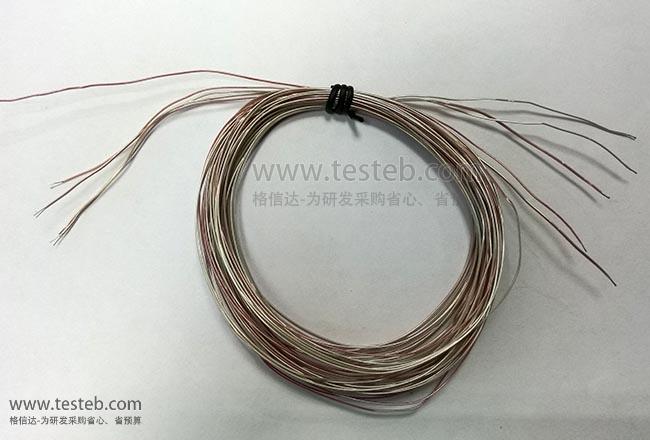

美國原裝OMEGA TT-K-30 K型熱電偶測溫線量程范圍-200℃到260℃,精度0.75%或者2.2℃(另有TT-K-30-SLE特別限制誤差精度為0.4%或者1.1℃),線徑0.254mm,是日置記錄儀/安捷倫34970A數據采集器/FLUKE 2638A等溫度采集測量儀器常用感溫線,用于進行精密溫度測試。
美國OMEGA TT-K-30熱電偶線測溫線雙重絕緣,CHROMEGA®- ALOMEGA® 雙芯 ANSI K型熱電偶,測溫范圍:-200℃-260℃,外覆絕緣層材質:聚四氟乙烯(鐵氟龍PFA),線芯直徑:2X0.25mm,具有耐水性、耐磨性,柔軟度良好,極高精度,多用于線路板制造、電腦、顯示器、無塵設備、電子元器件等行業的精密溫度測試。如欲訂購特別限制誤差熱電偶測溫線(精度為0.4%),請將"-SLE"添加到型號中,如 TT-K-30-SLE。
品牌 | Omega/歐米伽 |
分度號 | K型熱電偶 |
外覆絕緣層材質 | 聚四氟乙烯鐵氟龍PFA |
外敷絕緣層耐溫 | 溫度范圍-200℃-260℃ |
熱響應時間 | 0.1s |
線芯材質 | 鎳-鉻合金/鎳鋁合金 |
允差等級 |
TT-K-30標準型 精度0.75%或者2.2℃、 TT-K-30-SLE特別限制誤差 高精度0.4%或者1.1℃ |
線芯直徑 | 2X0.254mm,外形尺寸: 0.6*1.0(mm) |
線芯絕緣層標記 | 紅為負極/黃為正極,多種聯接型式可選擇 |
線長度 | 每卷1000英尺/305米,可按客戶需要剪斷,焊接,加插頭或繞線軸零售 |
用途 |
此K型熱電偶測溫線可適合任何K型進口及國產的溫度記錄儀表使用, 如日置LR8431-30溫度記錄儀、是德科技安捷倫34970A數據采集器等 |
型號 | 線類型 | AWG線規 | 絕緣層導體 | 絕緣層外部保護層 | 耐溫最高溫度 | 外形標稱尺寸 |
XC-K-14 | 單股 | 14 | Nextel 陶瓷纖維 | Nextel陶瓷纖維護套 | 1090℃ | 3.6 x 5.0mm |
XC-K-20高溫熱電偶 | 單股 | 20 | 980℃ | 3.4 x 4.8mm | ||
XT-K-20 | 單股 | 20 | 980℃ | 2.7 x 3.9mm | ||
XL-K-20 | 單股 | 20 | 980℃ | 2.4 x 3.4mm | ||
XC-K-24 | 單股 | 24 | 870℃ | 2.9 x 4.4mm | ||
XT-K-24 | 單股 | 24 | 870℃ | 2.2 x 3.4mm | ||
XL-K-24 | 單股 | 24 | 870℃ | 2.0 x 3.0mm | ||
XR-K-20 | 單股 | 20 | 玻璃狀石英 | 玻璃狀石英 | 870℃攝氏度 | 2.9 x 4.6mm |
XS-K-14 | 單股 | 14 | 二氧化硅玻璃纖維 | 二氧化硅玻璃纖維保護套 | 1090℃ | 3.6 x 5.0mm |
XS-K-20高溫熱電偶 | 單股 | 20 | 980℃ | 2.7 x 3.9mm | ||
XS-K-24 | 單股 | 24 | 870℃ | 2.2 x 3.4mm | ||
HH-K-20 | 單股 | 20 | 耐高溫玻璃 | 耐高溫玻璃 | 704℃ | 1.5 x 2.7mm |
HH-K-24高溫測溫線 | 單股 | 24 | 704℃ | 1.4 x 2.3mm | ||
GG-K-20 K型熱電偶 | 單股 | 20 | 玻璃纖維編織帶 | 玻璃纖維編織帶 | 482℃ | 1.5 x 2.1mm |
GG-K-20S | 7 x 28 | 20S | 482℃ | 1.5 x 2.5mm | ||
GG-K-24 | 單股 | 24 | 482℃ | 1.3 x 2.0mm | ||
GG-K-24S | 7 x 32 | 24S | 482℃ | 1.3 x 2.2mm | ||
GG-K-26 | 單股 | 26 | 482℃ | 1.1 x 1.9mm | ||
GG-K-28 | 單股 | 28 | 482℃ | 1.0 x 1.4mm | ||
GG-K-30感溫線 | 單股 | 30 | 482℃ | 0.9 x 1.3mm | ||
GG-K-36 | 單股 | 36 | 482℃ | 0.8 x 1.1mm | ||
GG-K-20-SB | 單股 | 20 | 內層玻璃纖維 | 外層不銹鋼編織帶 | 482℃ | 2.3 x 3.0mm |
GG-K-20S-SB | 7 x 28 | 20S | 482℃ | 2.3 x 3.2mm | ||
GG-K-24-SB | 單股 | 24 | 482℃ | 2.2 x 3.0mm | ||
GG-K-24S-SB | 7 x 32 | 24S | 482℃ | 2.0 x 2.8mm | ||
KK-K-20 | 單股 | 20 | 熔融聚酰亞胺膠帶 | 熔融聚酰亞胺膠帶 | 260℃ | 1.5 x 2.5 mm |
KK-K-20S | 7 x 28 | 20S | 260℃ | 1.5 x 2.7 mm | ||
KK-K-24 | 單股 | 24 | 260℃ | 1.3 x 1.9 mm | ||
KK-K-24S | 7 x 32 | 24S | 260℃ | 1.3 x 2.2 mm | ||
KK-K-30 | 單股 | 30 | 260℃ | 1.0 x 1.4 mm | ||
TG-K-30 | 單股 | 30 | 特氟龍玻璃纖維 | 玻璃纖維編織帶 | 260℃ | 0.9 x 1.2 mm |
TG-K-36 | 單股 | 36 | 260℃ | 0.7 x 1.0 mm | ||
TG-K-40 | 單股 | 40 | 260℃ | 0.7 x 0.9 mm | ||
TT-K-20 | 單股 | 20 | 氟塑料46 特氟龍(耐高溫) | 特氟龍 | 260℃ | 1.7 x 3.0 mm |
TT-K-20S | 7 x 28 | 20 | 260℃ | 1.9 x 3.2 mm | ||
TT-K-22S | 7 x 30 | 22 | 260℃ | 1.7 x 3.4 mm | ||
TT-K-24 | 單股 | 24 | 260℃ | 1.4 x 2.4 mm | ||
TT-K-24S | 7 x 32 | 24 | 260℃ | 1.6 x 2.6 mm | ||
TT-K-30 K型熱電偶 | 單股 | 30 | 260℃ | 0.6 x 1.0 mm | ||
TT-K-36熱電偶感溫線 | 單股 | 36 | 260℃ | 0.5 x 0.8 mm | ||
TT-K-40 | 單股 | 40 | 260℃ | 0.4 x 0.7 mm |
AGW線規號:熱電偶絲線徑
14:線徑1.63mm
20:0.813mm,24:0.511mm,28:0.320mm
30:0.254mm,36:0.127mm
40:線芯直徑0.079mm
美國omega熱電偶K型熱電偶測溫線雙重絕緣GG-K, XC-K, XT-K, XL-K, XS-K, HH-K, TG-K, TT-K FF-K, PR-K系列選型規格說明書:http://www.oznappies.com/download/201412/20141211102404_869.pdf
