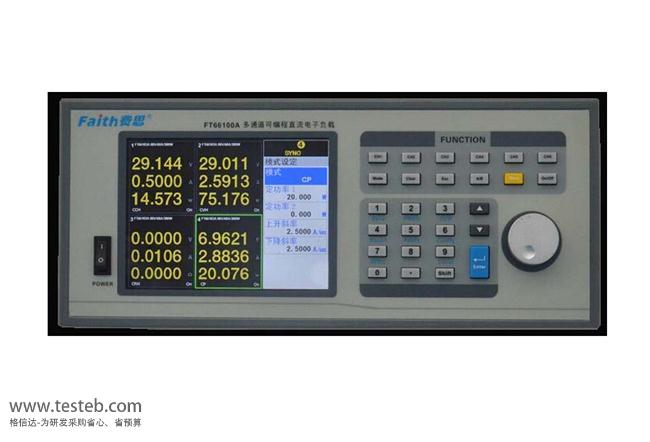

FT66100A電子負載儀主機具有6模組安裝位,8寸彩屏同時顯示6通道數據及設定參數,最大功率300W/600W、電壓80V/500V,適用于充電器適配器、開關電源、通信電源、電池芯電池包及移動電源、系統集成、電流器件測試等。
多通道FT66100A電子負載適用于各種直流電源、電池、充電器、LED 驅動器或相關設備的測試,其中既包含CC、CV、CR 和CP 等基本的測試模式,還提供了LED 測試模式及動態測試 功能,動態頻率可達20KHz。FT66100A多通道可編程電子負載擁有靈活的快速調用功能,能方便地調用各種已存儲的參數,可顯著提升流水線的工作效率。
6通道位300W/600W、80V/500V(另有FT6100多通道低功率電子負載45W~150W)
5位數據顯示,0.05%精確度,20kHz動態頻率

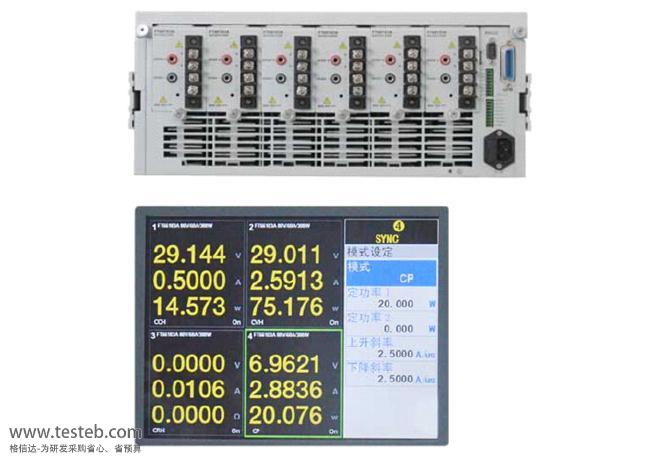

8寸彩色顯示屏,可同時顯示6通道數據及設定參數,自適應屏幕顯示
FT66100A電子負載具有恒流、恒壓、恒阻、恒功率和LED五種功能
支持快速調用,數字鍵可任意調用已保存設置,測試方便
FT66100A大功率電子負載支持自動測試,負載自動完成測試過程,并給出測試結果
支持OCP測試,自動尋找過流保護點,記錄最大電流及最大功率值并產生結果判斷
功能性上位機軟件,集成了常用功能,一鍵完成測試,記錄曲線,圖像數據
兩種短路狀態,切換和延時,確保被測電源的安全性
模擬容性感性負載,控制電池充電,放電狀態
FT66100A可編程電子負載RS232/GPIB(可選)通訊口,標準SCPI指令集,方便搭建測試系統
完善的硬件軟件保護,全面的對內對外保護
主機箱型號 | FT66100A主機 |
模組安裝位 | 6 個 |
可選配模組型號 | FT66103A、FT66105A、FT66106A、 FT66108A |
功率(加裝全部模組) | 1800W |
電源電壓 | 220V AC/50HZ |
通訊接口 | RS232、GPIB (選配) |
操作溫度范圍 | 0°C~40°C |
操作環境 | 室內操作設計,最大濕度90% |
尺寸重量 | 570(D) x 433(W) xl90(H)mm,16kg |
多通道大功率電子負載儀說明書 http://www.oznappies.com/download/201510/FT66100A.pdf
型號 | 66103A電子負載模塊 | 66105A電子負載模塊 | 66106A電子負載模塊 | 66108A電子負載模塊 | ||||
功率 | 300W | 300W | 600W | 600W | ||||
電流 | 60A | 10A | 120A | 20A | ||||
電壓*1 | 80V | 500V | 80V | 500V | ||||
電流滿電壓 | 1V@60A | 4.5V@10A | 1.5V@120A | 5V@20A | ||||
恒電流模式 | ||||||||
量程 | 0~6A | 0~60A | 0~1A | 0~10A | 0~12A | 0~120A | 0~2A | 0~20A |
分辨率 | 0.1mA | 1mA | 0.02mA | 0.2mA | 0.2mA | 2mA | 0.04mA | 0.4mA |
精度F.S. | 0.1%+0.1% | 0.1%+0.2% | 0.1%+0.1% | 0.1%+0.2% | 0.1%+0.1% | 0.1%+0.2% | 0.1%+0.1% | 0.1%+0.2% |
恒電壓模式 | ||||||||
量程 | 0~16V | 0~80V | 0~50V | 0~500V | 0~16V | 0~80V | 0~50V | 0~500V |
分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.1%F.S. | |||||||
恒功率模式*2 | ||||||||
量程 | 0~300W | 0~300W | 0~600W | 0~600W | ||||
分辨率 | 5mW | 5mW | 10mW | 10mW | ||||
精度 | 0.5%+1%F.S. | |||||||
恒電阻模式*2*3 | ||||||||
量程 |
0.025Ω~100Ω(16V) 0.625Ω~ 2500Ω(80V) |
0.5Ω~1875Ω(50V) 25Ω~ 93600Ω(500V) |
12.5mΩ~50Ω(16V) 0.3125~1250Ω(80V) |
0.25~937.5Ω(50V) 12.5~46.8KΩ(500V) |
||||
分辨率 | 16bit | |||||||
精度 |
3%+0.4%(100Ω) 3%+0.2% (2500Ω) |
3%+0.4%(1875Ω) 3%+0.2% (93600Ω) |
3%+0.4%(50Ω) 3%+0.2% (2500Ω) |
3%+0.4%(937.5Ω) 3%+0.2% (46800Ω) |
||||
瞬態 | ||||||||
T1 & T2 | 0.025~50ms/Res:5μs0.1~500ms/Res:25μs10~50s/Res:2.5ms | |||||||
精度 | 1us/1ms+100ppm | |||||||
斜率 | ||||||||
電流范圍 | 0~6A | 0~60A | 0~1A | 0~10A | 0~12A | 0~120A | 0~2A | 0~20A |
斜率 |
1~25 mA/μs |
0.01~2.5 A/μs |
0.16~40 mA/μs |
1.6~400m A/μs |
2~50 mA/μs |
0.02~5 A/μs |
0.32~80 mA/μs |
3.2~800 mA/μs |
0.001 A/μs |
0.01 A/μs |
0.1 6mA/μs |
1.6 mA/μs |
0.002 A/μs |
0.02 A/μs |
0.32 mA/μs |
3.2 mA/μs |
|
精度 | (1±35%)×設定值 | |||||||
電壓測量 | ||||||||
量程 | 0~16V | 0~80V | 0~50V | 0~500V | 0~16V | 0~80V | 0~50V | 0~500V |
分辨率 | 0.3mV | 2mV | 1mV | 10mV | 0.3mV | 2mV | 1mV | 10mV |
精度 | 0.05%+0.1%F.S. | |||||||
電流測量 | ||||||||
量程 | 0~6A | 0~60A | 0~1A | 0~10A | 0~12A | 0~120A | 0~2A | 0~20A |
分辨率 | 0.1mA | 1mA | 0.02mA | 0. 2mA | 0.2mA | 2mA | 0.04mA | 0. 4mA |
精度 | 0.05%+0.1%F.S. | |||||||
功率測量 | ||||||||
量程 | 0~300W | 0~300W | 0~600W | 0~600W | ||||
分辨率 | 5mW | 5mW | 10mW | 10mW | ||||
精度 | 1%+0.5%F.S. | |||||||
短路特性 | ||||||||
電流(CC) | ≒6A | ≒60A | ≒1A | ≒10A | ≒12A | ≒120A | ≒2A | ≒20A |
電壓(CV) | 0V | |||||||
溫漂 | 100ppm/℃(典型值) | |||||||
重量 | 2.7Kg 1模組位 | 2.7Kg 1模組位 | 5.5Kg 2模組位 | 5.5Kg 2模組位 |
