奧美加激光測徑儀LGD-25線材管材在線直徑測量儀

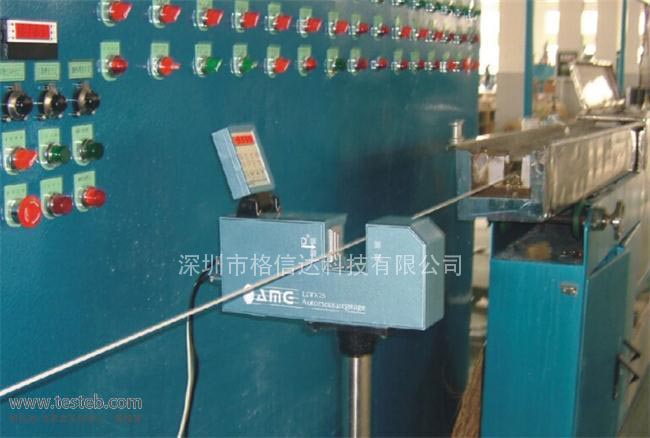

LGD-25激光測徑儀適用于線材、管材、棒材等的在線測量和監控,測量范圍0.1mm~20mm,精度0.002mm,可與遠程顯示控制器配套使用,實現1000米遠距離同步顯示和控制輸出,常用于電線生產線。

激光測徑儀品牌:奧美加AMG
奧美加AMG

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
LGD-25說明書
  • 奧美加AMG激光測徑儀LGD-25
  • 奧美加AMG激光測徑儀LGD-25
  • 奧美加AMG激光測徑儀LGD-25

LGD-25圖片

  • LGD-25
  • LGD-25
  • LGD-25

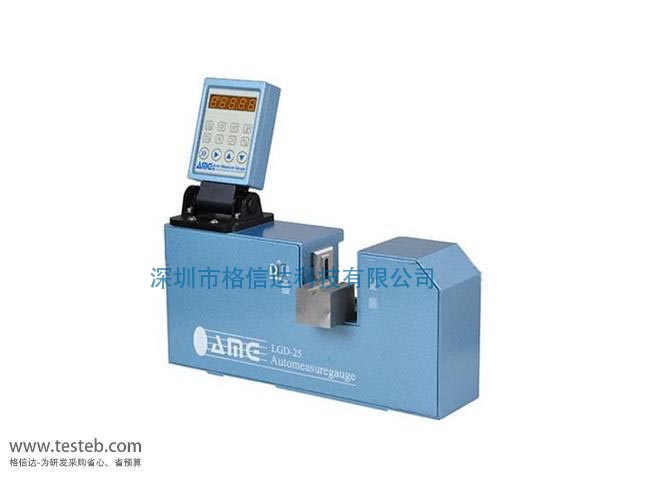

奧美加AMG LGD-25 激光測徑儀規格參數與圖片

AMG奧美加LGD系列新一代測徑儀采用激光掃描技術,具有測量范圍大,精度高,使用壽命長,性能穩定等特點,主要應用于直徑測量、線材管材在線測量,以及扁平線材寬度或厚度測量。LGD-25激光測徑儀量程0.10mm~20.0mm,分辨率1μm,掃描頻率800次/秒,可與RS485通訊接口連接,實現數據的通訊和控制。LGD系列測徑儀為精密測量儀器,在出廠時已經過精密校準,但為獲得長期理想的使用,需一年標定一次 。



奧美加LGD-25激光測徑儀技術規格參數

型號 LGD-25激光掃描測徑儀(線材管材直徑測量,扁平線材寬度厚度)
工作原理 非接觸式激光掃描
光源 第二代可見激光,波長650nm
測量范圍 0.10mm - 20.0mm,支持透明物測量;LGD-60測徑儀(0.2~50mm 精度±0.003mm)
分辨率 0.001毫米( 0.001mm,1μm微米)
準確度 LGD25測徑儀精度±0.002mm,即2μm微米
顯示方式 本地顯示器,5 位數碼管顯示
顯示頻率 標準為0.2 秒/ 次 (快慢可調節)
掃描速度 800 次/秒
信號輸出 支持(請與銷售員確認此要求)
數據采集分析 支持 (需要外接電腦并配軟件)
報警信號輸出 含雙繼電器報警輸出,可分別輸出超上差、超下差
通信接口 儀器采用RS485通信或MODBUS接口,可接DPM系列遠程顯示控制器、電腦 或PLC等外圍設備
供電電源 100V to 250V AC, 50Hz~60Hz,儀器功耗小于15瓦
使用環境 溫度5~45℃,濕度35-85% (無冷凝水),空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃
產品防護 整機采用防塵防水保護,但不能夠浸泡入水中
尺寸重量 298 x 167 x 72 mm,4.2KG

LSD25測徑儀說明書http://www.oznappies.com/download/201609/AMG_LGD-25.pdf



奧美加LGD-25激光掃描測徑系統的配置和選擇

一、只用測量功能

只需LGD-25測徑儀的測量頭,使用非接觸測量直徑為0.1~20.0000 mm的線纜,采用單軸光學掃描系統得到直徑數據,就可以實現測量功能。通過測量頭上四芯通訊接口與遠端顯示器或計算機的RS485通訊接口連接,實現數據的通訊和控制。

二、帶遠端顯示和控制功能

選用LGD25測徑儀測量頭和DPM-1遠端顯示器連接,通過測量頭的四芯插座和三芯通訊線與DPM-1連接,實現遠端顯示。通過DPM-1的接線端子與螺桿調速控制器的連線,將控制信號傳送到螺桿調速控制器,控制螺桿轉速。

三、帶打印功能

選用LGD-25激光測徑儀測量頭和FP-2打印管理器連接,通過測量頭的四芯插座和三芯通訊線與FP-2連接,實現打印功能。

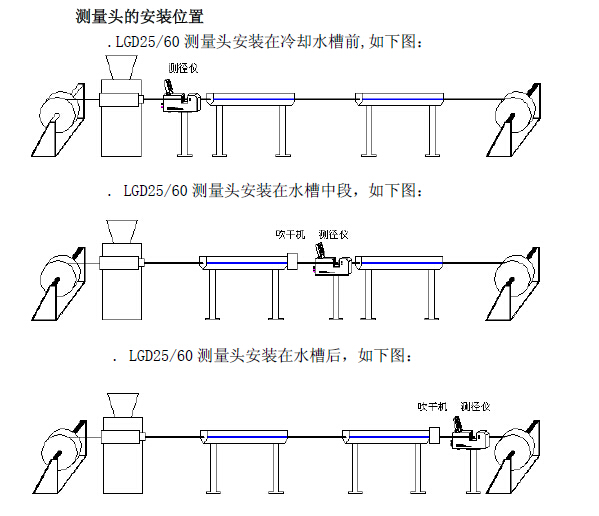

激光測徑儀安裝配套



DPM-1系列顯示控制器

專為LGD-25激光測徑儀及LGD-60配套使用的智能顯示控制系統,內置AMG專有PID自適應控制算法,它包括遠程同步顯示及智能控制系統,根據生產線的牽引速度和實測值與標稱值之間的偏差來控制擠塑機螺桿的轉速,使實際的線徑盡可能接近標稱值,即實現外徑的自動控制及遠程同步顯示。DPM-1遠端顯示控制器控制輸出電壓±6V DC,用戶可根據實際狀態可調,繼電器輸出 24V DC 1A電流。DPM-1顯示控制器采用RS485通訊接口,與測徑儀的最大有效距離可至1000米,具備在線速度跟蹤,可對生產線的速度進行最優控制。



激光測徑儀參數選型表_直徑|外經|寬度|厚度|圓度|偏心率|跳動測量

型號 測量范圍 精度 分辨率(毫米或微米)
LGD-02 0.0200mm ~ 1.0000mm ±0.0005mm即0.5μm微米 0.0001mm,即0.1μm
LGD-02XY雙向激光 0.0200mm ~ 1.0000mm ±0.0005mm即0.5μm微米 0.0001mm,即0.1μm
LMP-02便攜式測徑儀 0.0200mm ~ 1.0000mm ±0.0005mm即0.5μm微米 0.0001mm,即0.1μm
LGD-05鉆頭銑刀測量 0.0600mm ~ 3.0000mm ±0.0005mm即0.5μm微米 0.0001mm,即0.1μm
LGD-10 PCB鉆頭篩選 0.100mm ~ 10.000mm ±0.001mm即1μm微米 0.001mm,即1μm
LGD-10XY雙向激光測量線纜 0.100mm ~ 10.000mm ±0.001mm即1μm微米 0.001mm,即1μm
LGP-10微細管材測量 0.100mm ~ 10.000mm ±0.001mm即1μm微米 0.001mm,即1μm
LGD-25線纜測徑儀 0.100mm ~ 20.000mm ±0.002mm+0.02%D 0.001mm,即1μm
LGD-25XY雙向激光測徑儀 0.100mm ~ 20.000mm ±0.002mm+0.02%D 0.001mm,即1μm
LGD-60管材直徑測量 0.400mm ~ 50.000mm ±0.003mm+0.02%D 0.001mm,即1μm
LGD-100直徑寬度厚度測量 0.500mm ~ 90.000mm ±0.005mm+0.02%D 0.001mm,即1μm
LSG-2030激光測徑儀 0.100mm ~ 25.000mm ±0.003mm即3μm微米 0.001mm,即1μm
LSG-40刀具測量、外圓、跳動 0.100mm ~ 30.000mm ±0.002mm即2μm微米 0.001mm,即1μm
LSG-60外經跳動測量儀 0.400mm ~ 60.000mm ±0.003mm即3μm微米 0.001mm,即1μm
LSP-0110便攜式激光測徑儀 0.02mm - 1.000mm
0.10mm - 6.000mm
±0.0005mm, 0.5μm
±0.001mm, 1μm微米
0.0001mm , 0.1μm
0.001 毫米,1μm
