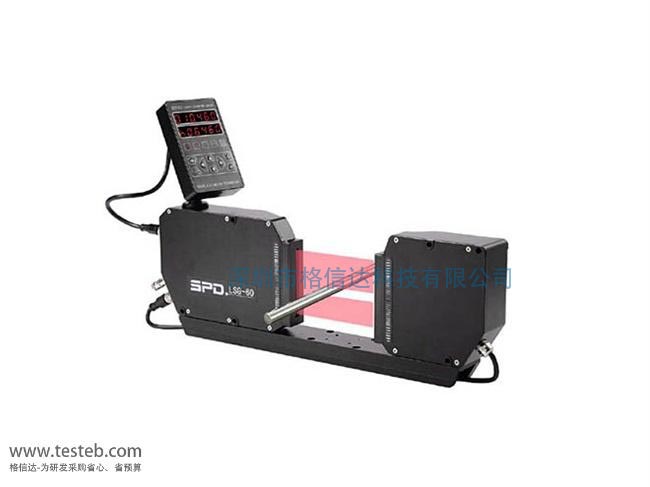

LSG-60非接觸式激光掃描測徑儀測量范圍0.5~60mm毫米,精度±0.003mm,適用于棒材、軸類、五金件、管材及電線電纜的直徑外徑、跳動測量以及寬度厚度測量,速度快效率高,可輸出5V DC電壓模擬信號。
激光掃描測徑儀廠商奧美加科技有限公司擁有在線非接觸檢測行業15年經驗,專業從事研發、生產激光掃描直徑測量儀,漆包線、超細線激光掃描直徑測量儀等在線檢測儀器儀表。奧美加激光測徑儀主要適用于電線、電纜外徑的測量和控制,漆包線、微拉絲等超細線直徑的測量和打印,各種透明和半透明玻璃管、玻璃棒直徑的測量以及各種工件外形尺寸的測量。LSG-60激光測徑儀型號采用波長650納米第二代可見激光光源進行非接觸式激光掃描,可測量物體的外徑、寬度或厚度、跳動或橢圓度等。

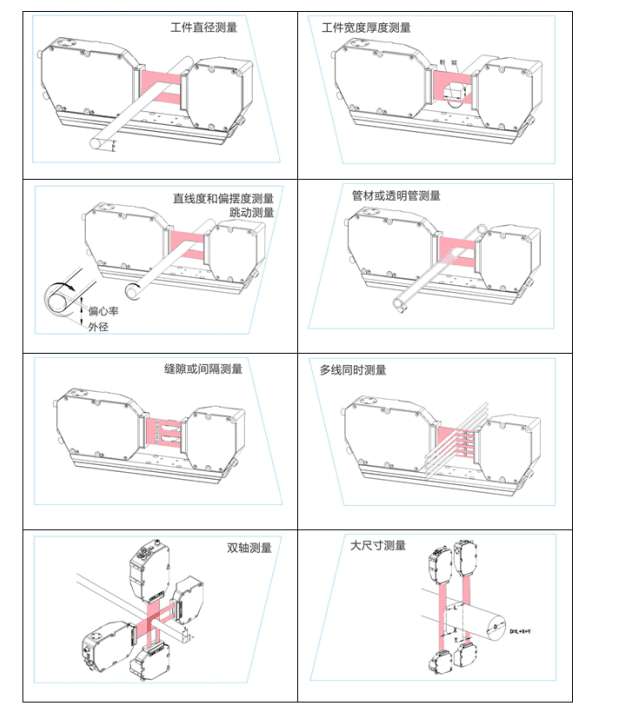

管材行業:金屬管、塑料管、玻璃管、醫學管、透明或半透明物體等,外徑測量、跳動測量
線纜行業:各種電線電纜、光纖光纜、通訊電力電纜等,押出機生產線測量及自動化控制
五金工件行業:各種棒材、軸類、刀具鉆頭測量,外徑測量、跳動、真圓度測量

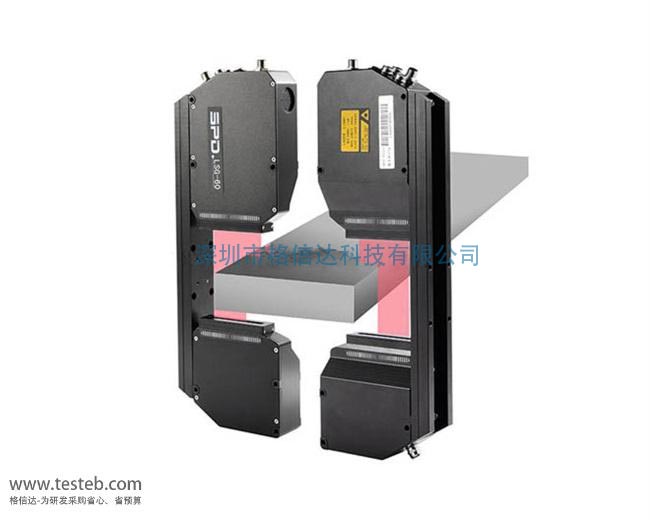

各類五金工件:LSG-60激光掃描測量儀寬度厚度測量,帶狀物的寬度測量、厚度測量
其他行業:在線測量、離線測量、品質檢測、其他特種測量、核燃料棒直徑測量
型號 | LSG-60激光掃描測徑儀(棒材、軸類、刀具鉆頭外經、跳動、真圓度測量,帶狀物寬度厚度測量) |
測量范圍 | 0.50~60.0 mm |
顯示分辨率 | 0.001 mm |
測量精度 | ±0.002 mm,重復性±1μm |
工作原理 | 非接觸式激光掃描 |
光源 | 第二代可見激光,波長650nm |
顯示方式 | 本地顯示器,雙排6 位數碼管顯示 |
顯示頻率 | 標準為0.2 秒/ 次 (快慢可調節) |
掃描速度 | 1600 次/秒 |
信號輸出 | LSG60跳動測量儀支持 +/- 5V DC電壓輸出 |
數據采集分析 | 支持(需要外接電腦并配軟件) |
報警信號輸出 | 含雙繼電器報警輸出,可分別輸出超上差、超下差 |
透明物測量 | 支持 |
通信接口 | 儀器采用RS485通信接口,從通信協議可接本公司遠程顯示控制器,電腦或PLC等外圍設備 |
供電電源 | 100V to 240V AC, 50Hz~60Hz,功率小于 15瓦 |
外圍溫度 | 5~45℃ |
環境濕度 | 35-85%RH (無冷凝水) |
環境要求 | 空氣中不含腐蝕性氣體、嚴重的油,蒸汽及塵埃 |
尺寸重量 | 433*152*49 mm (出廠時的標準尺寸),重3.6 KG |
產品防護 | 整機采用防塵防水保護,但不能夠浸泡入水中 |
LSG60測徑儀說明書http://www.oznappies.com/download/201609/AMG_LSG-60.pdf

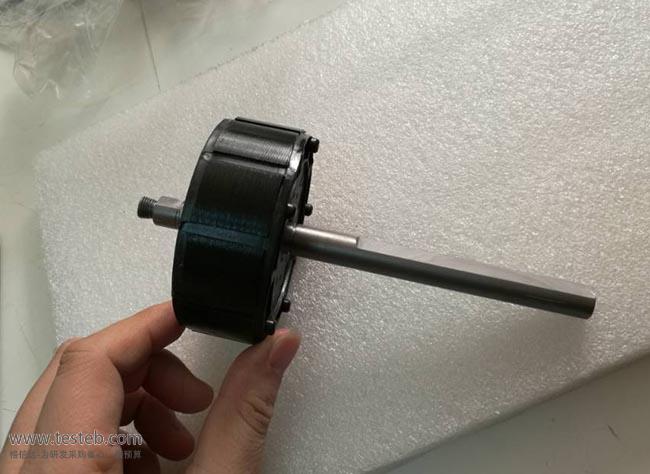

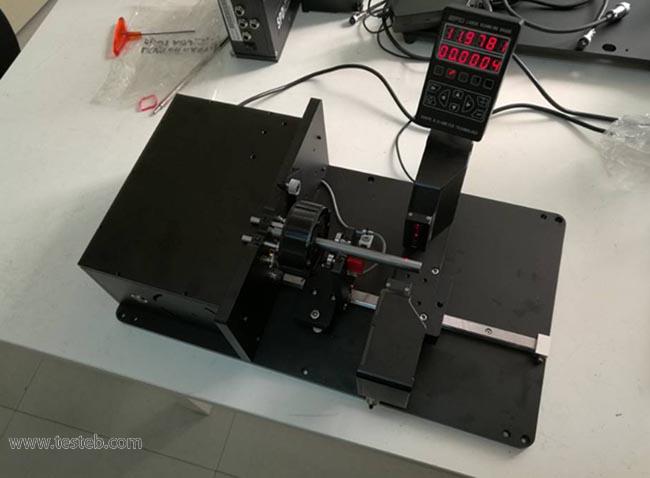

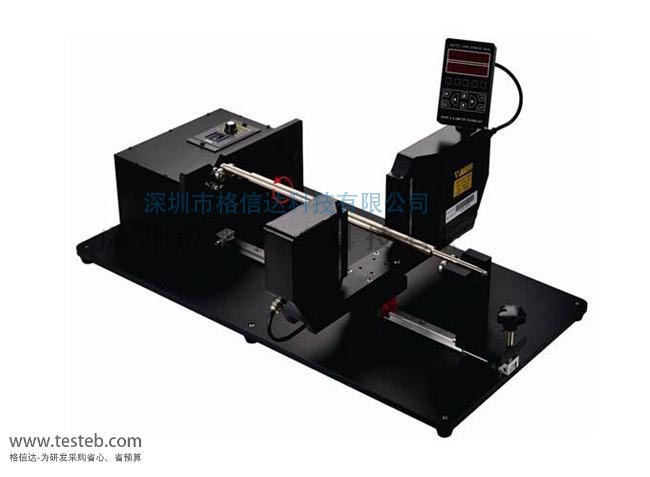

圖片半自動測量平臺,需要那個位置,就講儀器移動到需要的位置;跳動測量顯示屏第一排顯示直徑,第二排顯示跳動;跳動測量平臺可以根據客戶要求,可以設計自動平臺。LSG-60測徑儀安裝位置可以拉大,兩個窗口的標準寬度是111mm,可以拉大到450毫米。
