美國Watlow PM6C1CJ-AAAAPWP溫控器是PM PLUS系列的1/16 DIN尺寸款,采用明亮的全彩色前面板觸控顯示屏,具有改進的用戶界面,便于設置、編程和可讀性,向后兼容老款的EZ-ZONE PM PID控制器,引腳保持不變,無需更換線束接線布線,帶通用輸入端口、交換式直流/開路集極和機械式繼電器兩個輸出。
Watlow公司1922年成立于美國密蘇里州圣路易斯市,經過百年發展壯大,目前該公司在美國、墨西哥、歐洲和亞洲共有九個制造工廠和三個技術中心,在全球50個國家地區設有銷售辦事處。瓦特隆Watlow設計和制造熱系統的所有組件,包括工業加熱器、溫度傳感器、控制器和支持軟件,提供世界一流的工程專業知識和創新的熱產品和系統,以優化熱性能、縮短設計時間并提高其產品和應用的效率。WATLOW產品廣泛應用于半導體加工、環境腔室、能源過程、柴油排放、醫療和食品服務設備。

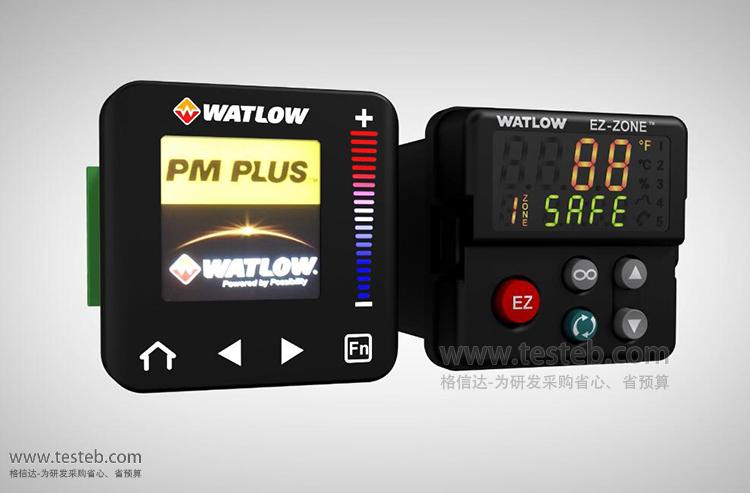

從2019年起,美國瓦特隆Watlow推出了全新PM PLUS™溫控器,用于替代廣受歡迎的EZ-ZONE® PM溫度控制器。PM PLUS增強版控制器采用觸摸屏操作,比老款按鍵版更加直觀,并且具有改進的用戶界面,便于設置、編程和可讀性。Watlow PM PLUS溫度控制器向后兼容傳統EZ-ZONE PM系列,并提供多方面升級改進,包括直觀的菜單流程,允許輕松配置控制器,可通過EZ-LINK™移動應用程序提供藍牙®連接實現遠程訪問以及參數和錯誤代碼的完整描述。還提供將高電流功率控制器輸出與高性能PID控制器和超/下限控制器集成到一個節省空間的面板安裝封裝中的選項。

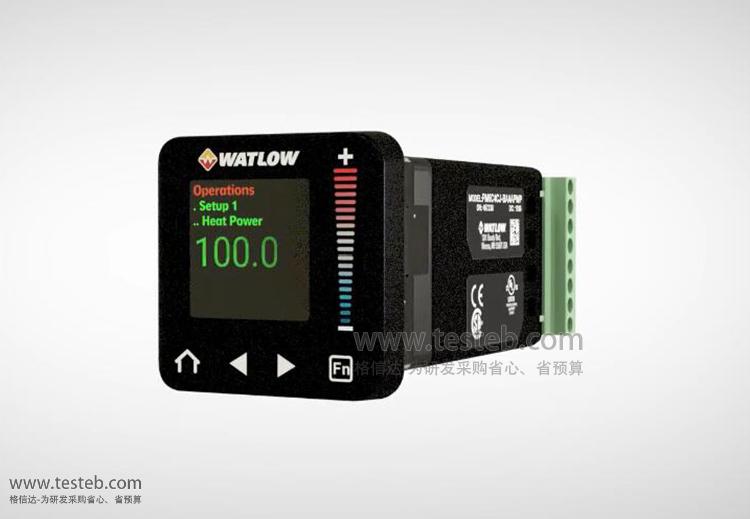

Watlow PM6C1CJ-AAAAPWP溫控器相當于老款PM6C1CJ-AAAAAAA的升級型號,引腳保持不變,無需更換線束接線布線,帶通用輸入端口,具有交換式直流/開路集極、機械式繼電器5A兩路輸出,使用100-240V交流電源連接。配備全新明亮的全彩色前面板觸控顯示屏,帶有易于閱讀的字符和顏色編碼,使顯示屏從多個角度可見。它還有一個平滑觸摸鍵盤,消除了舊的橡膠按鈕,這些按鈕會因使用和惡劣的環境而磨損。新的鍵盤還消除了污染點,并在控制器的正面形成更好的密封。
WATLOW EZ-ZONE和新款溫控器PM6/PM8/PM9 PLUS功能比較
EZ-ZONE PM和PM PLUS系列 | EZ-ZONE PM6 | PM6 PLUS | EZ-ZONE PM8/PM9 | PM8/PM9 PLUS |
顯示器類型 | 7段數碼LED屏 | LCD觸摸屏 | 7段數碼LED屏 | LCD觸摸屏 |
多語言(英語/德語/西班牙語) | - | 是 | - | 是 |
操作接口類型 | 橡膠按鈕 | 光滑觸控 | 橡膠按鈕 | 光滑觸控 |
Express Model Available快捷菜單 | 有 | - | 有 | - |
PID回路PID Loops | 1 | 1 | 2 | 2 |
剖面斜坡/浸泡 | 總共40步 | 總共40步 | 總共40步 | 總共40步 |
配置文件電池備份和實時時鐘 | - | - | 有 | 有 |
數字輸入/輸出數量 | 0-2 | 0-2 | 0-2 | 0-2 |
輸出數量 | 1-6 | 1-6 | 1-6 | 1-6 |
綜合安全限值 | Yes,1 | Yes,1 | Yes,1 | Yes,1 |
獨立安全限值 | Yes | None | Yes | None |
最大功率輸出5A機械繼電器 | 15A無電弧 | 15A無電弧 | 15A無電弧 | 15A無電弧 |
電流測量(接受來自外部的 0-50mA信號電流互感器) |
有 | 有 | 有 | 有 |
標準總線通信Standard Bus Communications | 有 | 有 | 有 | 有 |
Bluetooth®藍牙技術 | 支持可選 | 支持可選 | 無 | 支持可選 |
現場總線通信(Modbus RTU 232/485,以太網/IP,Modbus TCP, DeviceNet™, PROFIBUS-DP,SAE J1939現場總線CAN總線) |
支持可選 | 支持可選 | 支持可選 | 支持可選 |
10點校準偏移 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
比率、微分和平方根 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
電動閥控制(無反饋) | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
濕球/干球 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
串聯Cascade | - | - | 支持可選 | 支持可選 |
倒計時計時器 | 支持可選 | 支持可選 | 支持可選 | 支持可選 |
代碼選項及含義 | ①② | ③ | ④ | ⑤ | ⑥⑦ | - | ⑧ | ⑨⑩? | ? | ?? |
PM | _ | _ | _ | _ _ | - | _ | _ _ _ | _ | _ _ | |
①②控制器 |
PM PLUS PID控制器 (PM PLUS PID Model模塊、PM PLUS Integrated PID Controller集成控制器) |
|||||||||
③封裝大小 |
6:盤裝 1/16 DIN 8:盤裝 1/8 DIN 垂直 9:盤裝 1/8 DIN 水平 4:盤裝 1/4 DIN 水平 |
|||||||||
④主要功能 |
C:帶通用輸入端口的 PID 控制器 R:帶通用輸入端口、配置文件斜坡/浸泡的PID控制器 T:具有通用輸入和倒計時定時器的PID控制器 J:帶熱敏電阻輸入的 PID 控制器 N:帶熱敏電阻輸入、配置文件斜坡/浸泡的 PID 控制器 B:帶通用輸入端口、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 E:帶熱敏電阻輸入、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器 注)B、E功能對PM6封裝尺寸不可用 |
|||||||||
⑤電源、數字輸入/輸出 |
1:100 到 240 V~(交流) 2:100 到 240 V~(交流)加 2 個數字 I/O 點 3:15 到 36 V=(直流)和 24 V~(交流) 4:15 到 36 V=(直流)和 24V~(交流)加 2 個數字 I/O 點 |
|||||||||
⑥⑦輸出1和2、 硬件選件 |
[代碼:Output 1輸出,Output 2輸出] CA:交換式直流/開路集極、無 CH:交換式直流/開路集極、無弧15A功率控制 CC:交換式直流/開路集極、交換式直流 CJ:交換式直流/開路集極、機械式繼電器5A,A形 CK:交換式直流/開路集極、固態繼電器0.5A,A形 EA:機械式繼電器5A,C形、無 EH:機械式繼電器5A,C形、無弧 15 A 功率控制 EC:機械式繼電器5A,C形、交換式直流 EJ:機械式繼電器5A,C形、機械式繼電器5A,A形 EK:機械式繼電器5A,C形、固態繼電器0.5A,A形 FA:通用過程、無 FC:通用過程、交換式直流(無法使用可變時基) FJ:通用過程、機械式繼電器5A,A形(無法使用可變時基) FK:通用過程、固態繼電器0.5A,A形(無法使用可變時基) AK:無、固態繼電器0.5A,A形 KH:固態繼電器0.5A,A形、無弧15A功率控制 KK:固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
⑧通信選件或附加數字輸出 |
[始終包含標準總線Standard bus always included] A:None B:Bluetooth®藍牙 E:EIA 485 Modbus® RTU和藍牙 F:Modbus®RTU 232/485和藍牙 G:以太網/IP™/ Modbus®TCP和藍牙 H:設備網絡™ 和Bluetooth藍牙 J:PROFIBUS DP和藍牙 K:SAE J1939 CAN總線和藍牙 1:EIA 485 Modbus®RTU 2:EIA 232/485 Modbus®RTU 3:以太網/IP™/Modbus®TCP協議 5:DeviceNet™設備網絡 6:PROFIBUS-DP現場總線 7:SAE J1939 CAN總線 C:6數字I/O(PM6型號不提供) D:6數字I/O和EIA 485 Modbus®RTU(PM6不可用 M:6數字I/O和藍牙(PM6不提供 N:6數字I/O和EIA 485 Modbus®RTU和藍牙(PM6不可用 |
|||||||||
⑨⑩?(未來選件 (輔助控制功能、 輸出3和4硬件選項 |
AAA:未來選項Future Options(對于PM PLUS PID Model默認代碼 或⑨ A:無 C:具有通用輸入的第二個PID通道(PM6不可用 J:帶熱敏電阻輸入的第二個PID通道(PM6不可用 R:輔助第二輸入(通用輸入) P:輔助第二輸入(熱敏電阻輸入) T:電流互感器輸入(當輸出3、4選擇FA、FC、FJ和FK時無效 L:帶通用輸入的集成限位控制器(僅當輸出3、4為CJ、EJ和AJ時有效 M:帶熱敏電阻輸入的集成限位控制器(僅當輸出3、4為CJ、EJ和AJ時有效 ⑩? [代碼:Output 3輸出,Output 4輸出] AA:無、無 AJ:無,機械繼電器5A,形式A AK:無、SSR形式A、0.5A CA:交換式直流/開路集極、無 CH:交換式直流/開路集極、無弧15A功率控制 CC:交換式直流/開路集極、交換式直流 CJ:交換式直流/開路集極、機械式繼電器5A,A形 CK:交換式直流/開路集極、固態繼電器0.5A,A形 EA:機械式繼電器5A,C形、無 EH:機械式繼電器5A,C形、無弧 15 A 功率控制 EC:機械式繼電器5A,C形、交換式直流 EJ:機械式繼電器5A,C形、機械式繼電器5A,A形 EK:機械式繼電器5A,C形、固態繼電器0.5A,A形 FA:通用過程、無 FC:通用過程、交換式直流(無法使用可變時基) FJ:通用過程、機械式繼電器5A,A形(無法使用可變時基) FK:通用過程、固態繼電器0.5A,A形(無法使用可變時基) AK:無、固態繼電器0.5A,A形 KH:固態繼電器0.5A,A形、無弧15A功率控制 KK:固態繼電器0.5A,A形、固態繼電器 0.5A,A形 |
|||||||||
?隔離輸入選項 |
P:PM PLUS PID版本(隔離輸入1,輸入2始終隔離) V:PM PLUS增強型固件(隔離輸入1,輸入2始終隔離) X:不是訂單選項,選擇快速菜單時出現 |
|||||||||
??客戶選項 |
WP:標準瓦特隆標志面板Watlow logo face plate WN:白板,面板無標志/無名稱 AG:保形涂層Conformal coating 12:Class1, Div.2(不適用E、H或J型) |
常見型號代碼:PM6C1CC-AAAAPWP、PM6C1CJ-AAAAPWP、PM6C1EC-BAAAPWP、PM6C1CA-2AAAVWP、
PM6C1FA-AAAAPWP, PM6C1FA-ARFAPWP, PM6C1FJ-AAAAPWP, PM6C1FJ-JAAAVWP, PM6C2FC-ALEJPWP,
PM8C1FA-AAFAPWP、PM8C2CA-ERAAPWP, PM8C2EK-AREJPWP, PM8R1FC-AAAAPWP,
PM8R4FJ-1LEJPWP、PM9C1CA-3AAAPWP、PM9C1CC-AAFJPWP、PM9C1CA-1AAAPWP
WATLOW PM PLUS溫控器規格文檔http://www.oznappies.com/download/202305/Watlow_PM_PLUS_PM6-PM8-PM9.pdf
