瓦特隆Watlow PM9C1CA-3AAAPWP溫控器全彩色觸控屏支持網絡(luò )連接

Watlow PM9C1CA-3AAAPWP溫度控制器盤裝1/8 DIN水平面板安裝,全彩色觸控屏幕便于設置、編程和可讀性,帶有一路交換式直流/開路集極輸出,支持標準總線協議及以太網/IP?/Modbus?TCP協議連接,用于半導體加工、能源過程、柴油排放、醫療和食品設備等行業。

溫控器品牌:瓦特隆Watlow
瓦特隆Watlow

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會(huì )得到省事省心的產品選型、價格報價服務!
  • 瓦特隆Watlow溫控器PM9C1CA
  • 瓦特隆Watlow溫控器PM9C1CA
  • 瓦特隆Watlow溫控器PM9C1CA
  • 瓦特隆Watlow溫控器PM9C1CA
  • 瓦特隆Watlow溫控器PM9C1CA

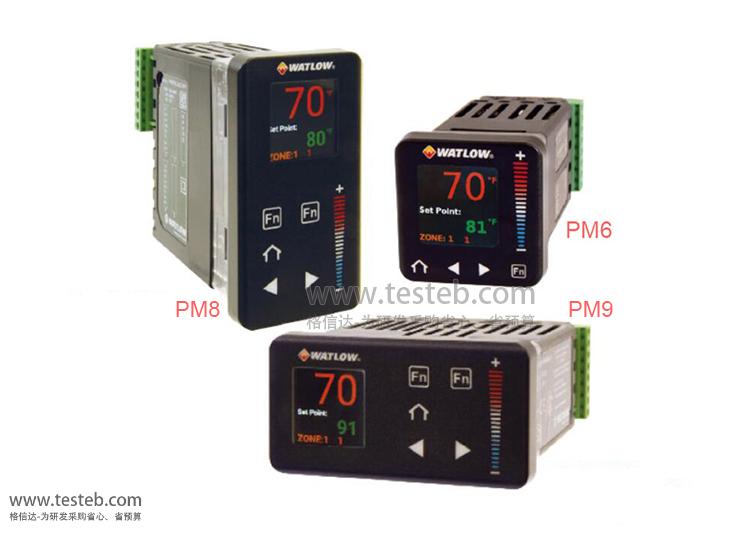

PM9C1CA圖片

  • PM9C1CA
  • PM9C1CA
  • PM9C1CA
  • PM9C1CA
  • PM9C1CA

瓦特隆Watlow PM9C1CA 溫控器規格參數與圖片

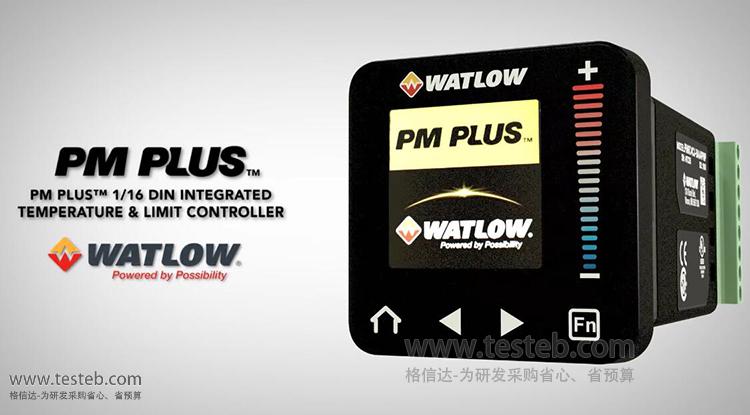

從2019年起,美國瓦特隆Watlow推出了全新PM PLUS™溫控器,它是廣受歡迎的EZ-ZONE® PM溫度控制器的增強版。PM PLUS控制器采用觸摸屏操作,比其前身更加直觀,并且具有改進的用戶界面,便于設置、編程和可讀性。Watlow PM PLUS溫度控制器向后兼容老款EZ-ZONE PM系列,引腳保持不變,無需更換線束接線布線,并提供多方面升級改進,包括直觀的菜單流程,允許輕松配置控制器,可通過EZ-LINK™移動應用程序提供藍牙®連接實現遠程訪問以及參數和錯誤代碼的完整描述。瓦特隆PM PLUS系列溫控器還提供將高電流功率控制器輸出與高性能PID控制器和超/下限控制器集成到一個節省空間的面板安裝封裝中的選項。

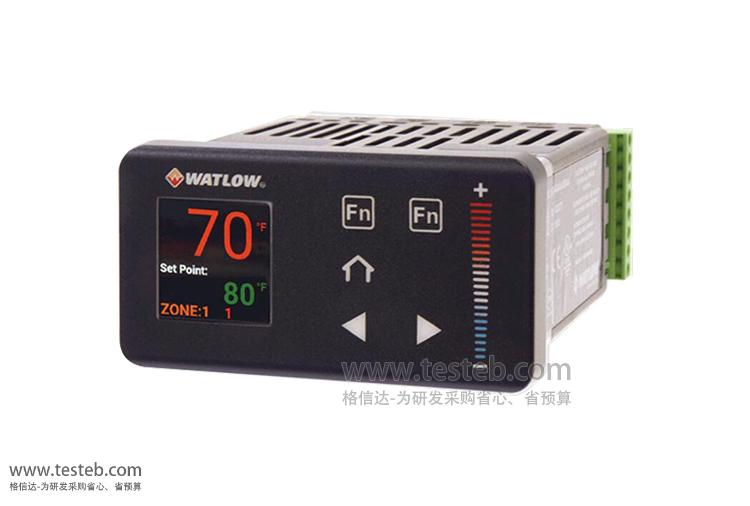

瓦特隆Watlow PM9C1CA-3AAAPWP溫控器采用全彩色前面板觸控顯示屏,易于閱讀的字符和顏色編碼,多個角度可視性,改進的用戶界面便于設置、編程。光滑觸摸鍵盤消除了舊的橡膠按鈕因使用和惡劣的環境而磨損等問題,消除了污染點,并在控制器的正面形成更好的密封。瓦特隆PM9C1CA-3AAAPWP控制器相當于老款PM9C1CA-3AAAAAA的升級型號,引腳保持不變,無需更換線束接線布線,帶有一路交換式直流/開路集極輸出,支持標準總線協議及以太網/IP™/Modbus®TCP協議連接,用于半導體加工、能源過程、柴油排放、醫療和食品設備等行業。其它老款的PM9C1CC-2CCAAAA、PM9R1CA-1CAAAAA等均已升級。



美國Watlow PM PLUS系列觸摸屏溫控器選型代碼

代碼選項及含義 ①② ⑥⑦ - ⑨⑩? ? ??
PM _ _ _ _ _ - _ _ _ _ _ _ _
①②控制器 PM PLUS PID控制器
PM PLUS PID Model模塊、PM PLUS Integrated PID Controller集成控制器
③封裝大小   6:盤裝 1/16 DIN
8:盤裝 1/8 DIN 垂直
9:盤裝 1/8 DIN 水平
4:盤裝 1/4 DIN 水平
④主要功能     C:帶通用輸入端口的 PID 控制器
R:帶通用輸入端口、配置文件斜坡/浸泡的PID控制器
T:具有通用輸入和倒計時定時器的PID控制器
J:帶熱敏電阻輸入的 PID 控制器
N:帶熱敏電阻輸入、配置文件斜坡/浸泡的 PID 控制器
B:帶通用輸入端口、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器
E:帶熱敏電阻輸入、配置文件斜坡/浸泡和擁有實時時鐘的備用電池的 PID 控制器
注)B、E功能對PM6封裝尺寸不可用
⑤電源、數字輸入/輸出        1:100 到 240 V~(交流)
2:100 到 240 V~(交流)加 2 個數字 I/O 點
3:15 到 36 V=(直流)和 24 V~(交流)
4:15 到 36 V=(直流)和 24V~(交流)加 2 個數字 I/O 點
⑥⑦輸出1和2、
硬件選件
        [代碼:Output 1輸出,Output 2輸出]
CA:交換式直流/開路集極、無
CH:交換式直流/開路集極、無弧15A功率控制
CC:交換式直流/開路集極、交換式直流
CJ:交換式直流/開路集極、機械式繼電器5A,A形
CK:交換式直流/開路集極、固態繼電器0.5A,A形
EA:機械式繼電器5A,C形、無
EH:機械式繼電器5A,C形、無弧 15 A 功率控制
EC:機械式繼電器5A,C形、交換式直流
EJ:機械式繼電器5A,C形、機械式繼電器5A,A形
EK:機械式繼電器5A,C形、固態繼電器0.5A,A形
FA:通用過程、無
FC:通用過程、交換式直流(無法使用可變時基)
FJ:通用過程、機械式繼電器5A,A形(無法使用可變時基)
FK:通用過程、固態繼電器0.5A,A形(無法使用可變時基)
AK:無、固態繼電器0.5A,A形
KH:固態繼電器0.5A,A形、無弧15A功率控制
KK:固態繼電器0.5A,A形、固態繼電器 0.5A,A形
⑧通信選件或附加數字輸出           [始終包含標準總線Standard bus always included]
A:None
B:Bluetooth®藍牙
E:EIA 485 Modbus® RTU和藍牙
F:Modbus®RTU 232/485和藍牙
G:以太網/IP™/ Modbus®TCP和藍牙
H:設備網絡(luò )™ 和Bluetooth藍牙
J:PROFIBUS DP和藍牙
K:SAE J1939 CAN總線和藍牙
1:EIA 485 Modbus®RTU
2:EIA 232/485 Modbus®RTU
3:以太網/IP™/Modbus®TCP協議
5:DeviceNet™設備網絡(luò )
6:PROFIBUS-DP現場總線
7:SAE J1939 CAN總線
C:6數字I/O(PM6型號不提供)
D:6數字I/O和EIA 485 Modbus®RTU(PM6不可用
M:6數字I/O和藍牙(PM6不提供
N:6數字I/O和EIA 485 Modbus®RTU和藍牙(PM6不可用
⑨⑩?(未來選件
(輔助控制功能、
輸出3和4硬件選項
            AAA:未來選項Future Options(對于PM PLUS PID Model默認代碼
或⑨
A:無
C:具有通用輸入的第二個PID通道(PM6不可用
J:帶熱敏電阻輸入的第二個PID通道(PM6不可用
R:輔助第二輸入(通用輸入)
P:輔助第二輸入(熱敏電阻輸入)
T:電流互感器輸入(當輸出3、4選擇FA、FC、FJ和FK時無效
L:帶通用輸入的集成限位控制器(僅當輸出3、4為CJ、EJ和AJ時有效
M:帶熱敏電阻輸入的集成限位控制器(僅當輸出3、4為CJ、EJ和AJ時有效
⑩?
[代碼:Output 3輸出,Output 4輸出]
AA:無、無
AJ:無,機械繼電器5A,形式A
AK:無、SSR形式A、0.5A
CA:交換式直流/開路集極、無
CH:交換式直流/開路集極、無弧15A功率控制
CC:交換式直流/開路集極、交換式直流
CJ:交換式直流/開路集極、機械式繼電器5A,A形
CK:交換式直流/開路集極、固態繼電器0.5A,A形
EA:機械式繼電器5A,C形、無
EH:機械式繼電器5A,C形、無弧 15 A 功率控制
EC:機械式繼電器5A,C形、交換式直流
EJ:機械式繼電器5A,C形、機械式繼電器5A,A形
EK:機械式繼電器5A,C形、固態繼電器0.5A,A形
FA:通用過程、無
FC:通用過程、交換式直流(無法使用可變時基)
FJ:通用過程、機械式繼電器5A,A形(無法使用可變時基)
FK:通用過程、固態繼電器0.5A,A形(無法使用可變時基)
AK:無、固態繼電器0.5A,A形
KH:固態繼電器0.5A,A形、無弧15A功率控制
KK:固態繼電器0.5A,A形、固態繼電器 0.5A,A形
?隔離輸入選項               P:PM PLUS PID版本(隔離輸入1,輸入2始終隔離)
V:PM PLUS增強型固件(隔離輸入1,輸入2始終隔離)
X:不是訂單選項,選擇快速菜單時出現
??客戶選項                 WP:標準瓦特隆標志面板Watlow logo face plate
WN:白板,面板無標志/無名稱
AG:保形涂層Conformal coating
12:Class1, Div.2(不適用E、H或J型)

常見型號代碼:PM9C1CA-3AAAPWP、PM9C1CC-AAFJPWP、PM9C1CA-1AAAPWP、PM9C1CC-2CCAAAA、

PM6C1CC-AAAAPWP、PM6C1CJ-AAAAPWP、PM6C1EC-BAAAPWP, PM6C1CA-2AAAVWP, PM6C1FJ-JAAAVWP

PM8C1FA-AAFAPWP、PM8C2CA-ERAAPWP、PM8C2EK-AREJPWP、PM8R1FC-AAAAPWP、PM8R4FJ-1LEJPWP

WATLOW PM PLUS溫控器規格文檔http://www.oznappies.com/download/202305/Watlow_PM_PLUS_PM6-PM8-PM9.pdf
