Piergiacomi皮爾杰克PN-5040/7成型鉗TO220三極管引腳折彎90度直角

意大利皮爾杰克PIERGIACOMI PN5040/7 ESD引腳成型鉗用于把MOSFET/TO220/TO247三極管和五極管引腳折彎90度直角、或者折兩次直角貼裝,成型位置與本體距離3mm~20mm可調,整型寬度15mm并寬。

TO元件三極管整型品牌:皮爾杰克Piergiacomi
皮爾杰克Piergiacomi

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
PN-5040說明書
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5040
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5040
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5040
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5040
  • 皮爾杰克Piergiacomi元件引腳成型鉗PN-5040

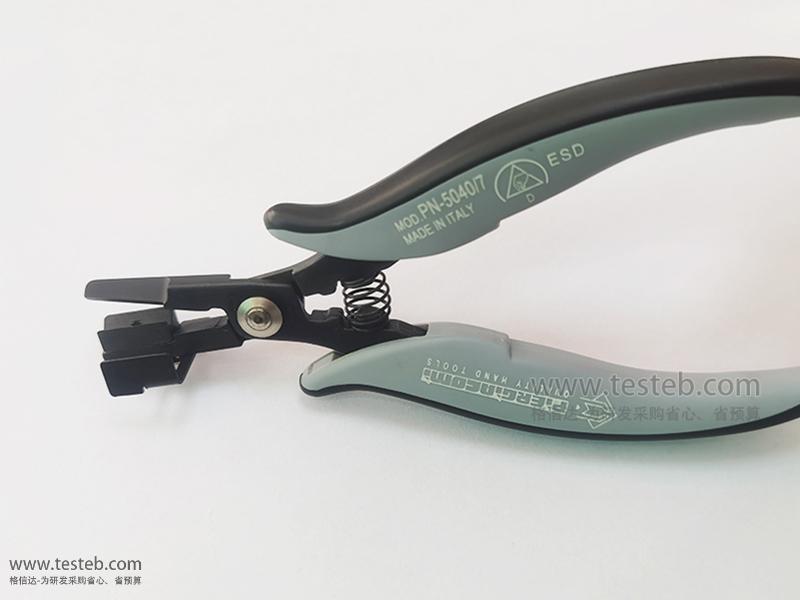

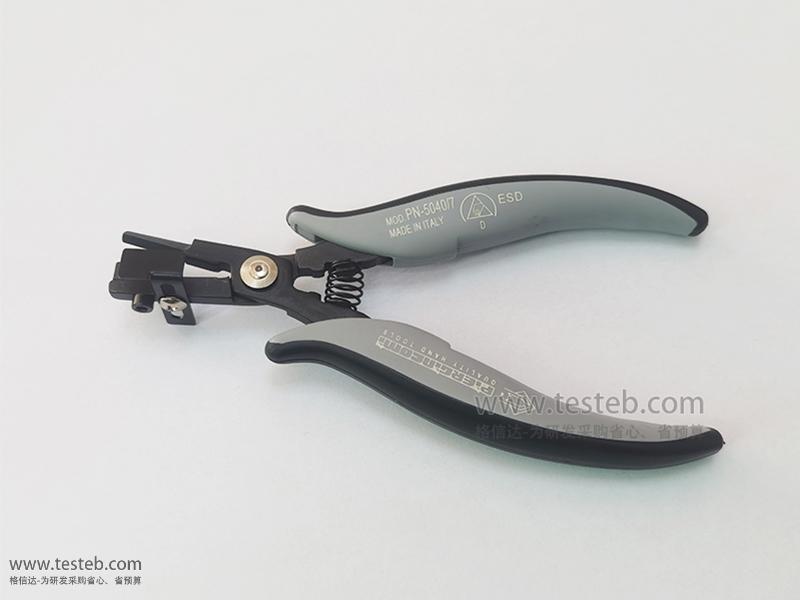

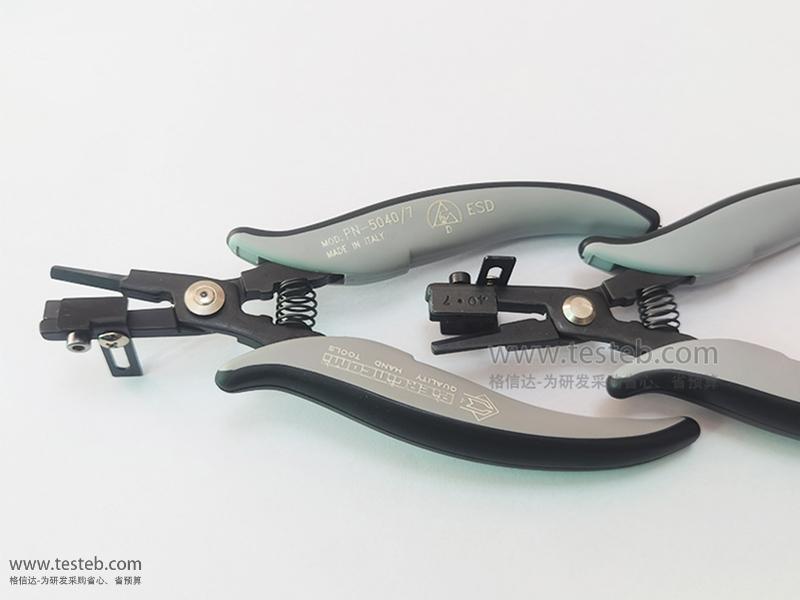

PN-5040圖片

  • PN-5040
  • PN-5040
  • PN-5040
  • PN-5040
  • PN-5040

皮爾杰克Piergiacomi PN-5040 TO元件三極管整型規格參數與圖片

意大利Piergiacomi皮爾杰克公司成立于1970年代,專業制造工具,為世界著名品牌HAKKO白光、EDSYN愛迪生、GOOT固特太洋等工具做貼牌的意大利工廠。皮爾杰克PN5040 90°成型工具鉗采用手工打磨,精度相對較高,根據人體工程學設計,能有效達到省力效果。皮爾杰克PN5040/7 ESD成型鉗用于把MOSFET/TO220/TO-247三極管和五極管引腳折直角90度、或者折兩次直角貼裝,折彎位置與本體距離3mm~20mm可調,整型寬度15mm引腳并寬,防靜電塑料手柄輕便耐用。



PIERGIACOMI皮爾杰克PN-5040/7D成型鉗規格

成型效果:三五極管引腳折90度直角成型,成型位置與本體距離3mm~20mm可調,整型寬度15mm(引腳并寬)

適用線徑:TO220元件/TO247,NMOS、PMOS管、三極管引腳Φ1.30mm直徑以內

折彎直角后,可用PNI-5015成形剪鉗將引腳剪短,保留所需長度,便于插件組裝

線規號:16AWG銅線

承受力度:3KG

高碳鋼厚度:5.0mm

工具長度:150mm

PN 5040/7 ESD適用TO220、TO247元件90度直角彎折,具有停產老款的PN 5040和PN5040/5型號功能

90度引腳成型鉗說明書http://www.oznappies.com/download/201610/Piergiacomi_PPR5000_PN5040.pdf

淘寶下單鏈接(店鋪名:格信達測控工具)https://item.taobao.com/item.htm?id=546128337435



Piergiacomi皮爾杰克PN5040/7直角成型鉗操作視頻



進口意大利皮爾杰克PIERGIACOMI成型鉗選型表

型號 類型 適用元件 成型規格 剪徑/線規/剪切力度 鉗子規格
PNR-30 C型成型鉗 C型元件,
電阻電容等
彎45°,弧后留1.5mm長距離 Φ1.02mm,18awg,3.0kg 長度145mm
鉗口厚度3.0mm
PNG-5000 C型成型鉗 電容、電阻、
二極管引腳等
距離2.8mm,弧直徑3.5mm Φ1.02mm,18awg,3.0kg 長150mm
鉗口厚度5.0mm
PNR-5000 C型成型鉗 電容、電阻、
二極管引腳等
元件距離3~16mm可調,
引腳留2.5mm
Φ1.02mm,18awg,3.0kg 長150mm
鉗口厚度5.0mm
PTR-30-C C型成型鉗 電阻電容等 弧后引腳留長3.0mm Φ1.02mm,18awg,3.0kg 長150mm
鉗口厚度3.0mm
PTR-30-C/5 C型成型鉗 電阻電容等 弧后引腳留長4.0mm Φ1.30mm,16awg,5.5kg 長150mm
鉗口厚度3.0mm
PTR-30-L L型成形鉗 電阻等元件 元件引腳成L型,留2.54mm Φ1.02mm,18awg,3.0kg 長度145mm
鉗口厚度3.0mm
PPR-5001 U型成型鉗 電阻等元件 元件引腳U型成型,寬10.16mm Φ0.6~0.8mm,22~20awg,3.0kg 鉗頭寬15mm
鉗頭長31.5mm
PPR-5002 U型成型 電阻等元件 元件引腳U型成型,寬12.70mm Φ0.6~0.8mm,22~20awg,3.0kg 鉗頭寬18mm
鉗頭長31.5mm
PPR-5003 U型成型 電阻等元件 元件引腳U型成型,寬15.24mm Φ0.6~0.8mm,22~20awg,3.0kg 鉗頭寬13mm
鉗頭長31.5mm
PN-5040/7D 90度角成型 TO220元件、TO247、MOS三極管 元件90°成型,最小距離5mm Φ1.3mm,16awg,3.0kg 鉗口厚度5.0mm
距離折角除最小3mm
PN-5050 TO元件成型 t0220元件 中心引腳距離3.81mm Φ1.3mm,16awg,3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/3 TO元件成型 T0220、T0247 中心引腳距離5.08mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/04 TO元件成型 T0220、T0247 邊緣引腳距離5.08mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/10 TO元件成型 T0220元件 邊緣引腳距離2.54mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/14 TO元件成型 T0220元件 中心引腳距離3.0mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/15 TO元件成型 T0220元件 中心引腳距離2.5mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/16 TO元件成型 T0220、T0247 邊緣引腳距離3.81mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/36 TO元件成型 T0220元件5引腳、五級管 2-4引腳距離3mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/38 TO元件成型 T0220元件5引腳 1-3-5引腳折直角,前踢距離3mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/6 TO元件成型 T0220元件 引腳折彎90度直角,中心多長2.54mm Φ1.3mm,16awg,3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/7 TO元件成型 T0220元件 引腳折彎90度直角,中心少短2.54mm Φ1.3mm,16awg,3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/21 T0元件成型 T0220元件5引腳 引腳折彎90度直角
1-3-5比2-4少短2.54mm
Φ1.3mm,16awg,3.0kg 長155mm
鉗口厚度5.0mm
PN-5050/(*) TO元件成型鉗,T0220元件3、5、7引腳,一次性將元件引腳折彎并保留不同長度區別,具體需求選型請聯系咨詢
PN-5050/25 T0元件成型 T0092元件3引腳 中心引腳折彎,腳距1.27mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PN-5050/49 TO92封裝成型 T0092元件三極管 中心引腳折彎,腳距2.54mm Φ1.3mm,16awg,3.0kg 長158mm
鉗口厚度5.0mm
PNI-5000整形鉗 成型鉗 IC管引腳切割成型 留4.5mm,末端0.4mm Φ0.80mm,20awg,3.0kg 長150mm
鉗口厚度5.0mm
PNI-5015剪鉗 切割鉗 TO元件三五級管引腳剪切 1.5mm~10mm長度可調 Φ0.64mm,22awg,5.0kg 長155mm
鉗口厚度5.0mm
TP-30 彎切鉗 PCB引腳切割彎曲 一次性切割和彎平 Φ1.02mm,18awg,3.0kg 長138mm
鉗口厚度3.0mm
TP-5000/15 彎切鉗 PCB引腳末端切割 一次性切割余1.5mm外彎30° Φ1.02mm,18awg,3.0kg 長147mm
鉗口厚度5.0mm
TS-30 壓切鉗 PCB引腳切割按壓 引腳一次性切并亞平 Φ1.02mm,18awg,9.0kg 長138mm
鉗口厚度3.0mm
其它 皮爾電子鉗:TR-20-M、TR-25、TR-30剪鉗、TR-30-15、TR-58、TR-5000R、TTR-5500
夾取起拔鉗:PN-2002-M、PN-2001、PN-5007、PN-5025、PNB-2015、PN-5032、PLCC-44
注:以上規格均有防靜電手柄型號供選擇,在對應型號后面加-D,如有需要請?jiān)谫?gòu)買時說明
