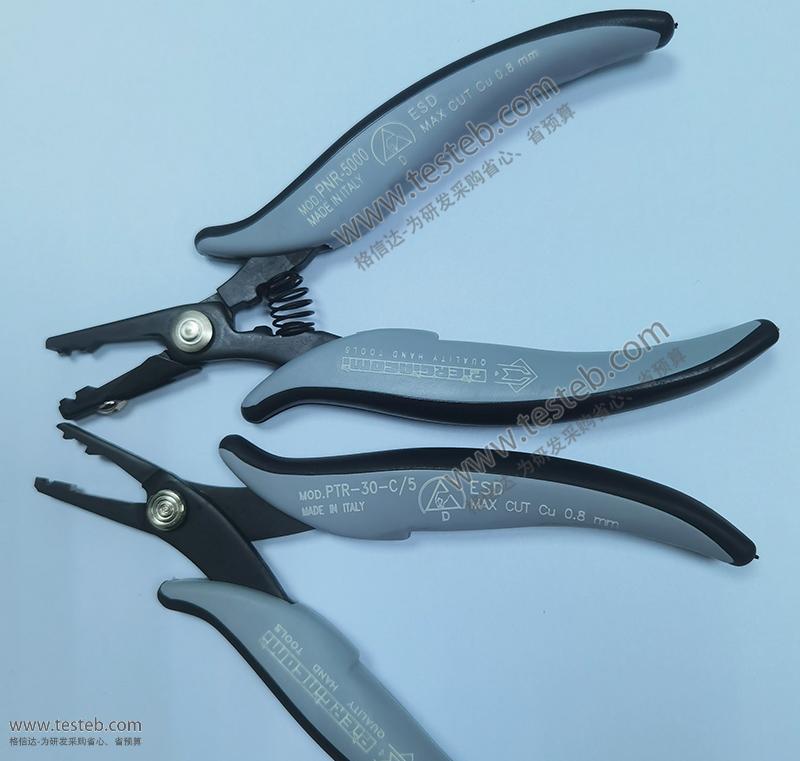

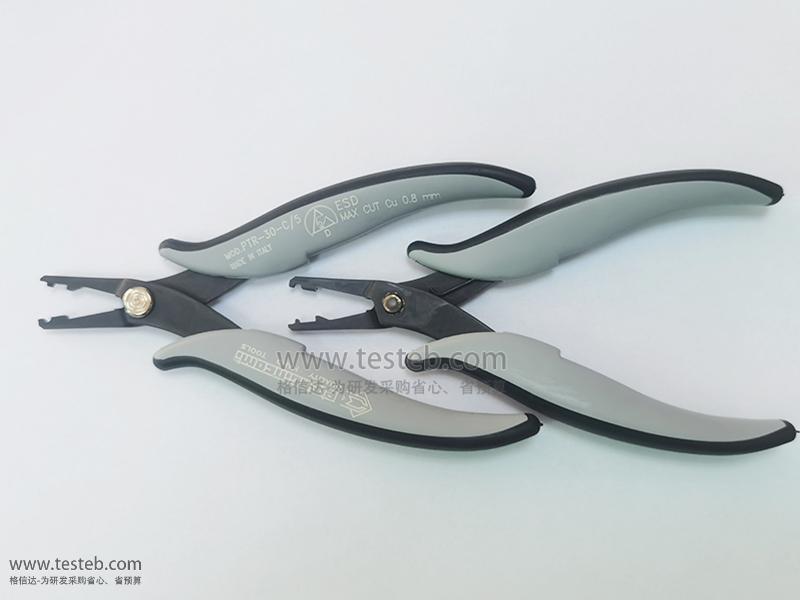

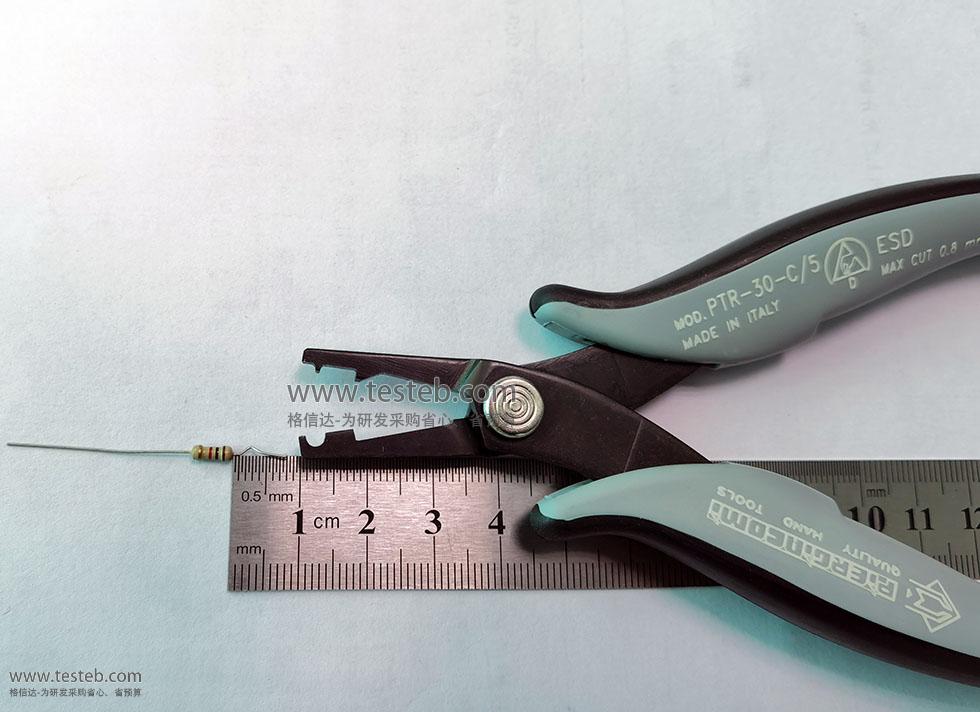

意大利Piergiacomi皮爾杰克PTR-30C/5 ESD成型鉗是將色環電阻二極管引腳折彎打K型使其具有減震消除應力的工具鉗,成形效果類似C狀、K形,折彎的同時剪切多余引腳,保留4mm長度距離插入PCB板插件錫焊,鉗口采用工具鋼打磨,灰色手柄具有防靜電安全性能。
Piergiacomi鉗子類型包括斜口剪鉗、成型鉗及剝線鉗,鉗口采用高碳鋼材質手工打磨,精度高,輕巧堅硬,手柄根據人體工程學設計,能有效達到省力效果。皮爾杰克成型鉗系列用于對電容、電阻、二極管引腳及MOSFE、DIP元件、IC芯片管腳進行整型彎折,可做成C型、L型、U形、K型以及90度直角成型、高低錯位/長短成形。

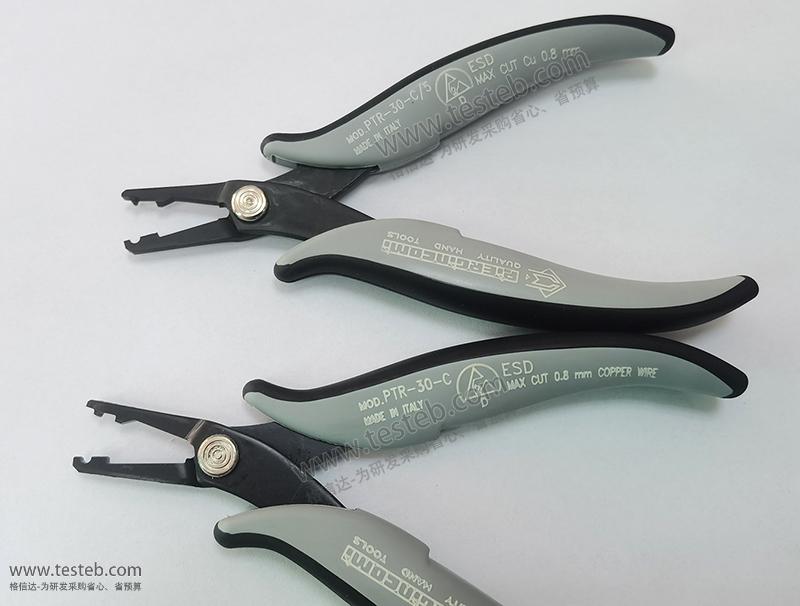

皮爾杰克PTR-30C/5成型鉗用于將電阻及二極管引腳折彎成C形或O歐形并剪切多余引腳,打K腳使其符合減震消除應設計要求,折彎后端保留4mm長度插在PCB板上插件錫焊。PTR-30C/5 ESD鉗口采用工具鋼打磨,灰色手柄具有防靜電安全性能。Piergiacomi有60多種特殊工具用于針對電子領域的專門應用,既可以滿足常規手動操作應用,也能應對小批量定制化的需求。
型號 | 適用元件 | 成型規格 | 適用直徑/線規/剪切力度 |
PN 5040/7D | TO元件 | 彎成90°直角成型,距離5mm | Φ1.3mm,16awg,3.0kg |
PTR 30L成型鉗 | 電阻/二極管 | 元件引腳成L型成形,并剪切保留2.54mm | Φ1.02mm,18awg,3.0kg |
PNI 5000整形鉗 | IC芯片引腳折彎 | 管腳整形,2次彎折90度直角,一邊整排彎成臺階狀 | Φ0.80mm,20awg,3.0kg |
TP 5000/15鉗子 | 電阻及二極管 |
將PCB板上DIP插件引腳彎折30度, 并剪切多余長度,保留1.5mm,便于上錫焊接 |
Φ1.02mm,18awg,3.0kg |
C型/O形/歐形成型 http://www.oznappies.com/download/201711/Piergiacomi_PNR30_PTR30.pdf | |||
PNR-30 |
C型元件, 電阻電容等 |
彎45°,弧后留1.5mm長距離 | Φ1.02mm,18awg,3.0kg |
PNG-5000 |
電容、電阻、 二極管引腳等 |
距離2.8mm,弧直徑3.5mm | Φ1.02mm,18awg,3.0kg |
PNR-5000 |
電容、電阻、 二極管引腳等 |
成型距離3~16mm可調,引腳留3mm高度插板 | Φ1.02mm,18awg,3.0kg |
PTR-30C ESD | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm,18awg,3.0kg |
PTR-30C/5成型鉗 | 電阻電容等 | 弧后引腳留長4.0mm插板高度 | Φ1.30mm,16awg,5.5kg |
U型成型,本體兩端打直角90度 | |||
PPR-5001D | 電阻等元件 | 元件引腳U型成型,寬10.16mm即1cm | Φ0.6~0.8mm,3.0kg |
PPR-5002D | 電阻等元件 | 元件引腳U型成型,寬12.70mm,即1.2厘米 | Φ0.6~0.8mm,3.0kg |
PPR-5003D | 電阻等元件 | 元件引腳U型成型,寬15.24mm | Φ0.6~0.8mm,3.0kg |
PN-5050/(*)系列 適用于TO元件3、5、7引腳整形,將MOSFET-NMOS/PMOS管腳成不同高低、長短定型,具體選型請聯系咨詢 | |||
PN-5050 | TO220元件 | 中心引腳距離3.81mm | Φ1.3mm,16awg,3.0kg |
PN-5050/3 ESD | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm,16awg,3.0kg |
PN-5050/04 | TO220、TO247 | 邊緣引腳距離5.08mm | Φ1.3mm,16awg,3.0kg |
PN-5050/10 | TO220元件 | 邊緣引腳距離2.54mm | Φ1.3mm,16awg,3.0kg |
PN-5050/36 | TO220 5引腳 | 2-4引腳距離3mm | Φ1.3mm,16awg,3.0kg |
PN-5050/38 | TO220 5引腳 | 1-3-5引腳距離3mm | Φ1.3mm,16awg,3.0kg |
PN-5050/6成型鉗 | TO220元件 | 引腳折彎90度直角,中心多長2.54mm | Φ1.3mm,16awg,3.0kg |
PN-5050/7 | TO220元件 | 引腳折彎90度直角,中心少短2.54mm | Φ1.3mm,16awg,3.0kg |
PN5050/49成型鉗 | TO92三極管 | 中間引腳折彎90度直角,比兩邊前踢突出2.54mm | Φ1.3mm,16awg,3.0kg |
