四方信達工控Q7U02嵌入式電腦機器視覺解決方案在自動分選機的應用

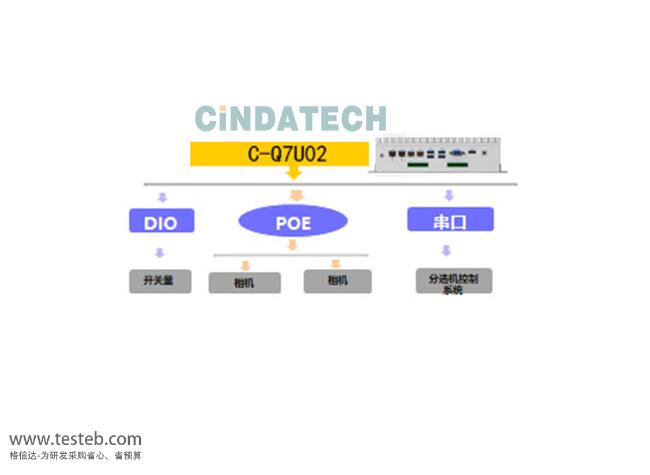

C-Q7U02工控機做為整個系統平臺通過POE口連接2個工業相機,PCI-1750DIO控制開關量,并通過4路232串口發送給分選機運行,機器視覺進行圖像采集后,使用軟件算法對圖像進行比對運算,滿足制造商對產品重量的最終檢查復檢,自動分選不良品,將不合格產品剔除,實現高精度高效在線檢測。

工控機與嵌入式主板品牌:四方信達工控
四方信達工控

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
Q7U02說明書
  • 四方信達工控工控機與嵌入式主板Q7U02
  • 四方信達工控工控機與嵌入式主板Q7U02
  • 四方信達工控工控機與嵌入式主板Q7U02

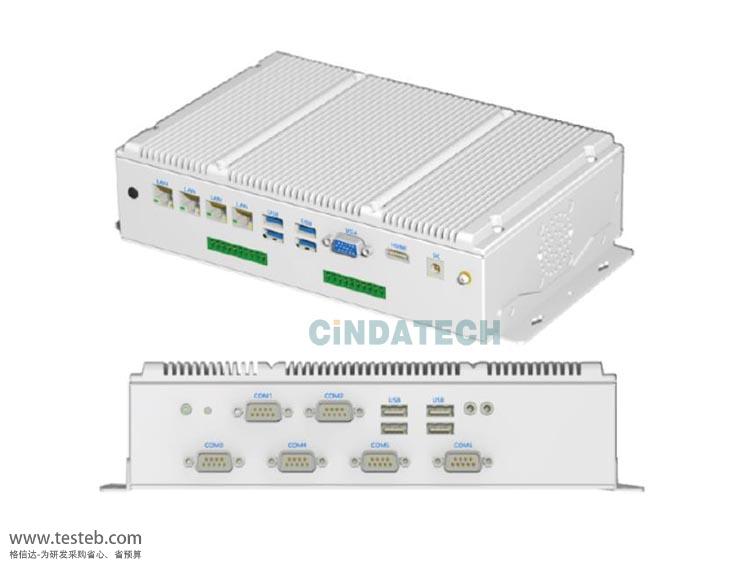

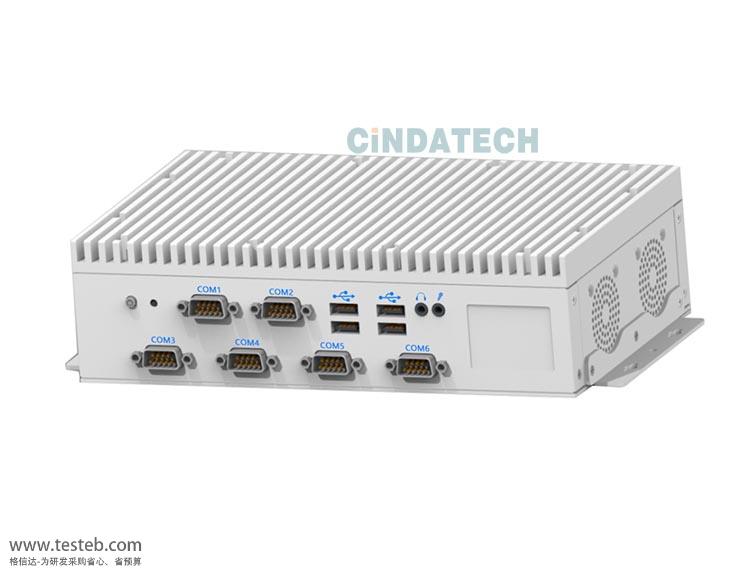

Q7U02圖片

  • Q7U02
  • Q7U02
  • Q7U02

四方信達工控 Q7U02 工控機與嵌入式主板規格參數與圖片

在制藥、食品、玩具、五金等行業中需要高精度的在線檢測領域,廠商都用自動分選機來對產品重量的最終檢驗,在產品生產最終環節對產品的重量進行復檢,將不合格產品剔除出去,以保證出廠的產品重量符合要求。四方信達工控2013年起正式瞄準機器視覺行業,推出行業專用控制器并結盟多個知名相機廠家Toshiba teli、Point grey、HIK Vision在新產品開發階段就進行相關兼容性測試。C-Q7U02嵌入式電腦做為整個系統平臺,通過POE口連接2個工業相機,進行圖像采集后,使用自主開發的軟件算法對圖像進行比對運算,及PCI-1750DIO控制開關量,并通過4路232串口發送給分選機運行。



對于安裝空間狹小,打光環境差,導致圖像質量不良,利用軟件的更強算法進行識別,POE連接2個工業相機(130萬、48幀),在20ms內完成2次圖像處理,檢測速度快,四方信達工控機高性能為客戶的視覺系統創造優勢。四方信達機器視覺解決方案可靠、高速的計算平臺“監督”檢測工作的精確、順利進行。C-Q7U02工控機支持最新i7高性能處理器,支持客戶連接2支POE獨立供電工業相機,緊湊、高集成度、支持?jǐn)U展DIO、多路通訊。



四方信達機器視覺解決方案工控機在自動分選機的應用

四方信達工控Q7U02嵌入式工控機規格參數

強固式設計抗振動抗沖擊符合GJB 322A,16路隔離IO

板貼英特爾® KabyLake-U平臺處理器,可選I3/I5/I7

內存:1 x 260-Pin DDR4 SO-DIMM 插槽, 最大支持2133MHz SDRAM 16GB

芯片組: 英特爾 SoC 芯片組,LAN芯片: 英特爾 I211 AT

USB:4 x USB2.0 接口   4 x USB3.0 接口,串口:6 x COM 接口(串口1、2支持Rs485可選)

擴展總線:1 x Mini-Card接口1 x SIM接口,LAN:4 x RJ45 GbE 接口(可選2口帶POE)

存儲:1 x mSATA 1 x 2.5''Drive bay,音頻:HD音頻與Realtek ALC662同步

顯示芯片:集成英特爾®核芯顯卡,顯示接口:1 x VGA  1 x HDMI

系統支持:Win7/Win8/Win8.1/Win10/Linux,電源需求: 12V電壓輸入

尺寸: 240 x 150 x 67(mm),重量 2.8(Kg)

datasheet文檔下載地址http://www.oznappies.com/download/201911/Cindatech_C-Q7U02.pdf

訂貨信息

C-Q7U02-3865U——搭載英特爾 Celeron® 3865U 處理器

C-Q7U02-4415U——搭載英特爾 Pentium® 4415U 處理器

C-Q7U02-7100U——搭載英特爾 7th Gen.Core™i3-7100U處理器

C-Q7U02-7200U——搭載英特爾 7th Gen.Core™ i5-7200U處理器

C-Q7U02-7600U——搭載英特爾 7th Gen.Core™ i7-7600U處理器

可選配置

內存:DDR4  4GB/8GB/16GB,寬溫內存條DDR4 4GB/8GB/16GB

存儲: 64G或128G mSATA、120G SSD或1T HDD

WI-FI模塊、ANT-D11模塊1xWi-Fi雙波段2.4G/5G 天線
