Anritsu安立ST-13K-010-TS1-ANP粘貼式熱電偶探頭?50~400℃厚度0.17mm

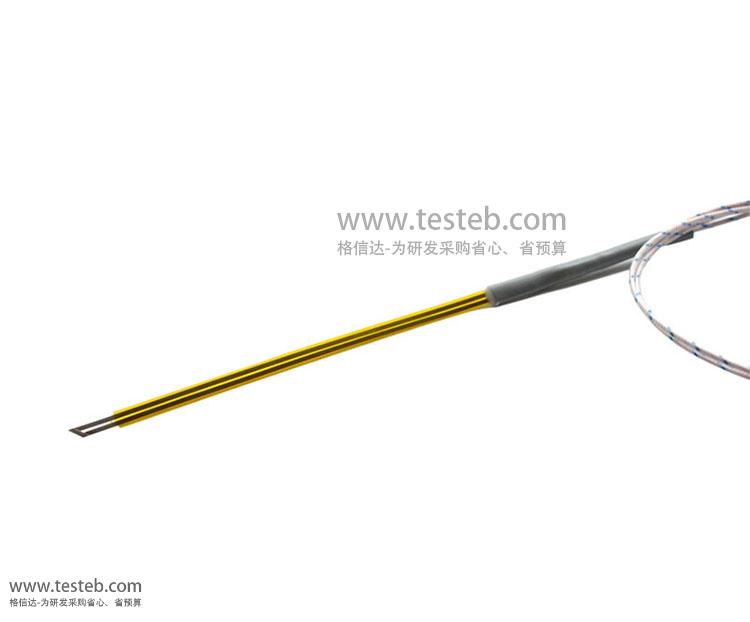

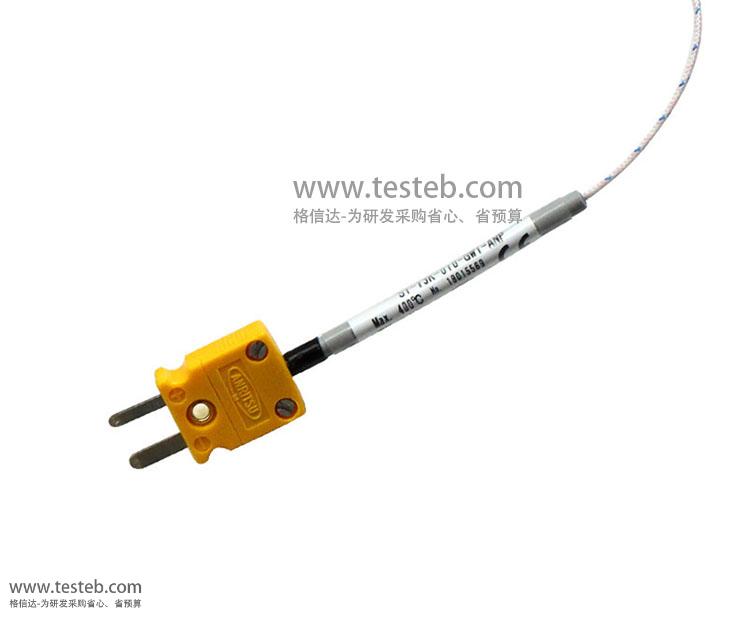

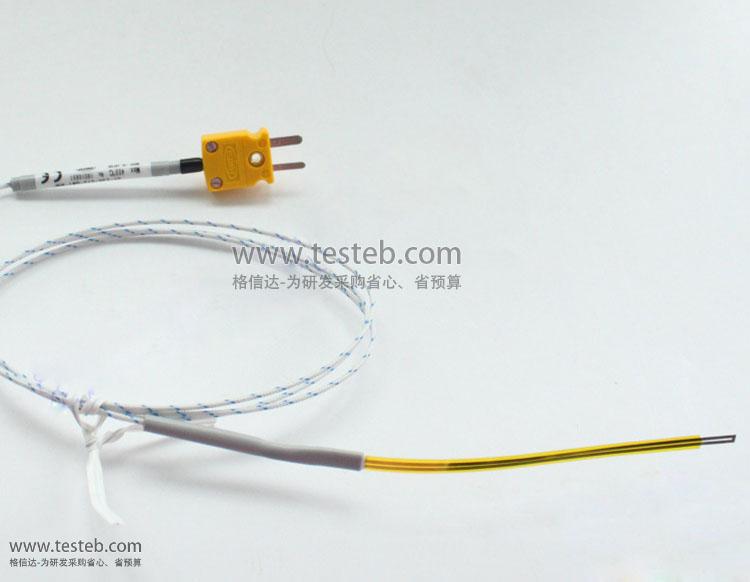

安立ST-13K-010-TS1-ANP熱電偶探頭前端采用薄型粘貼式測頭，測溫部寬度3mmx0.17mm厚度，前端露出10mm、可粘貼部長度10厘米，表面處理極為光滑平整，微小縫隙也可插入，適合測量微小物品的表面溫度變化如電子元件、散熱器、熱封裝等，線長1米帶公插頭可連接溫度計、數據采集設備等。

熱電偶測溫線品牌：進口品牌

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

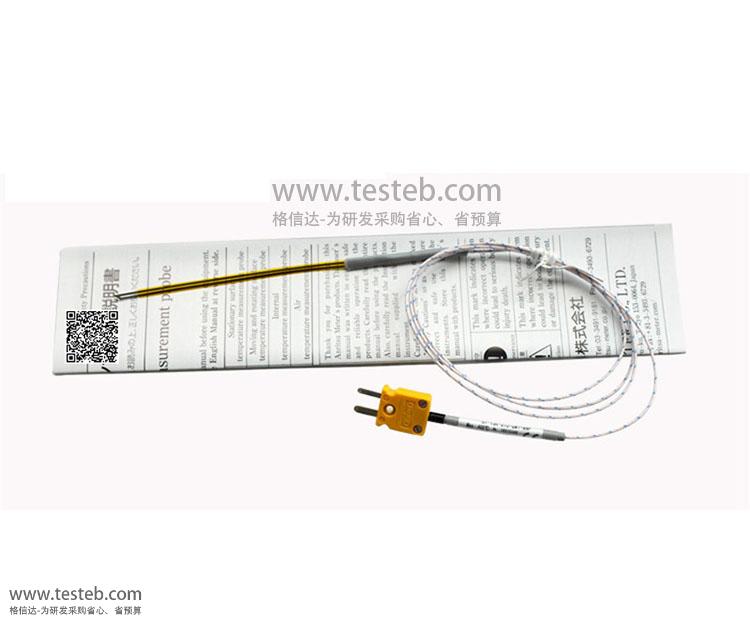

ST-13K圖片

進口品牌 ST-13K 熱電偶測溫線規格參數與圖片

安立Anritsu粘貼式溫度傳感器ST和STN型系列用于快速便利測溫，可用前端膠帶貼在電子零部件的表面進行溫度測量，測頭厚度極其微薄及柔軟，表面處理極為光滑平整，微小縫隙也可插入?？捎枚鄠€(gè)測溫貼片測量溫度分布，夾于被測物中間進行測量，將傳感器的熱容量控制在最小值，適合測量微小物品的表面溫度。

Anritsu安立提供測頭帶連接線及插頭一體式的ST系列如ST-13K-010-TS1-ANP探頭或可拆換型STN粘貼測頭節約更換成本，感溫片的寬度和前端的形狀、包膜種類、膠帶的長度等可根據用途自由選配。外膜是以鐵氟龍樹脂融合或粘貼劑粘合，如膠帶部分放置于空中，溫度上升到一定的使用溫度范圍以上時，外膜有可能脫落導致內部熱電偶短路。因此，非粘貼或者夾入式測量使用時，請注意溫度不超過180℃~200℃

日本安立ST/STN膠帶狀熱電偶溫度傳感器用途

發動機的發熱管理、電子零件的溫度測量、LED的發熱測試

散熱器的放熱測試、熱封裝設備的溫度檢測

ST系列/STN系列適用于用膠帶貼在被測物上，或夾入被測物里測量

安立熱電偶探頭

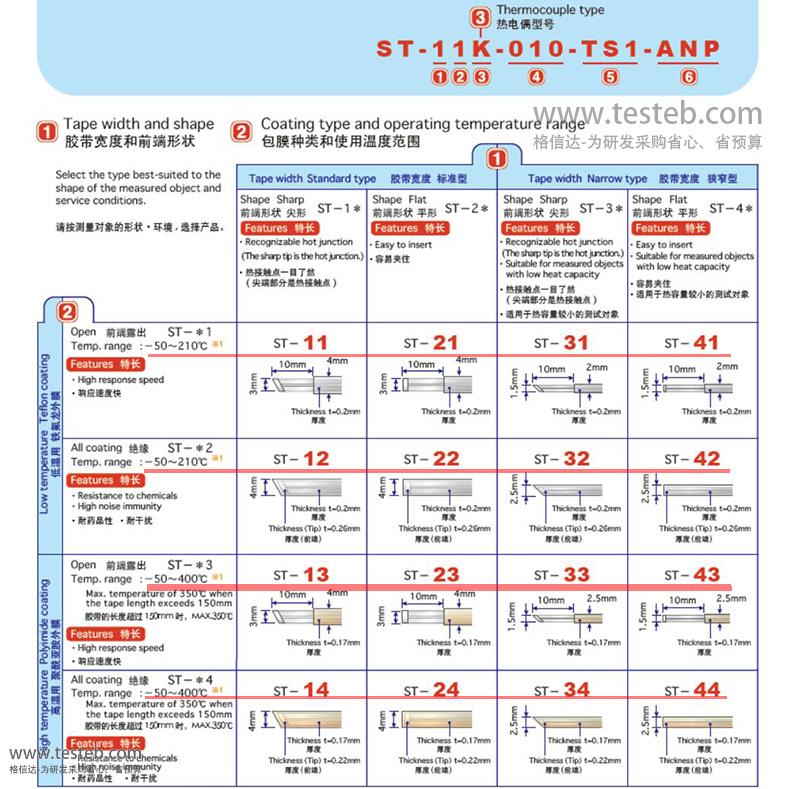

Anritsu安立粘貼性熱電偶探頭型號代碼解析

①	膠帶寬度前端形狀	1	標準型尖形，寬3mm
		2	標準型平形，寬3mm
		3	狹窄型尖形，寬1.5mm
		4	狹窄型平形，寬1.5mm
②	包膜種類溫度范圍	1	−50~210℃低溫用，響應速度快2秒，鐵氟龍外膜，前端露出10mm 厚度0.2mm
		2	−50~210℃低溫用，響應速度8秒，耐藥品性?耐干擾，鐵氟龍絕緣，厚度0.2mm/0.26mm
		3	−50~400℃高溫聚酰亞胺外膜，響應速度2秒，前端露出10mm，厚度0.17mm
		4	−50~400℃高溫聚酰亞胺絕緣，響應速度8秒，耐藥品性耐干擾，0.17mm厚度/前端0.22mm
③	熱電偶型號	E	E型熱電偶
③	熱電偶型號	K	K型熱電偶
④	膠帶的長度	003	30mm
		005	50mm
		008	80mm
		010	100mm
		015	150mm
		020	200mm
		…	…
		100	1000mm
		200	2000mm
⑤	導線型號	TS	φ2.3mm 硅膠，耐溫240℃
		GW	1.2×1.7mm 玻璃纖維，耐溫300℃
		0	無導線
	導線長度	1	1m，即1米
		1.5	1.5米
		2	2m
		…	…
⑥	插頭/接頭	ASP	母插頭
		ANP	公插頭
		W	無插頭
		WT3	扁形接頭φ3mm
		WT4	扁形接頭φ4mm
		WT5	扁形接頭φ5mm
		WC3	圓形端子φ3mm
		WC4	圓形端子φ4mm
		WC5	圓形端子φ5mm
