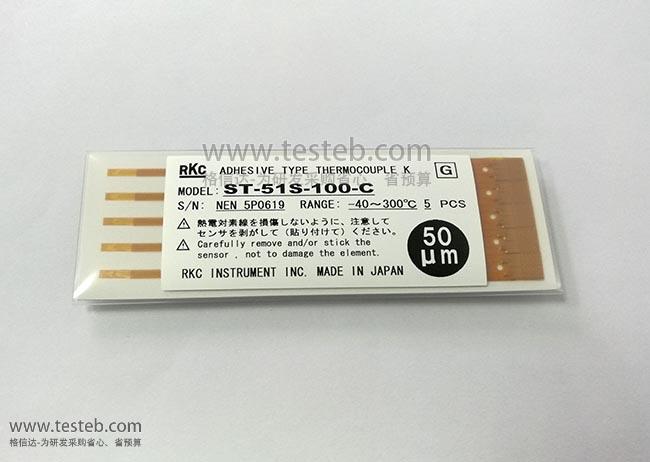

RKC ST-51S-100-C熱電偶測頭尖部窄小型寬度僅2.3mm、厚度0.13mm、粘貼部長7mm,測溫范圍-40~300℃、精度±1.2℃,0.08秒瞬時響應,用于快速測量微型物體溫度變化,通過W-ST50A專用連接線與各類型溫度測量?jī)x連接。
日本理化RKC ST-50系列粘貼型表面溫度測頭由于本身的熱容量非常小,因此可瞬間測量溫度,適合于溫度曲線數據收集。RKC ST-51S熱電偶測頭窄小型尖部寬度僅2.3mm、厚度0.13mm、粘貼部長7mm,溫度量程范圍-40~300℃精度±1.2℃,可在狹小受限空間準確測量微小物體溫度變化。ST-51S-100-C熱電偶測頭利用W-ST50A熱電偶專用連接線接插件與后端的溫度計、數據采集器等儀表連接。
熱容量非常小,可瞬時快速測量溫度,響應時間僅0.08秒

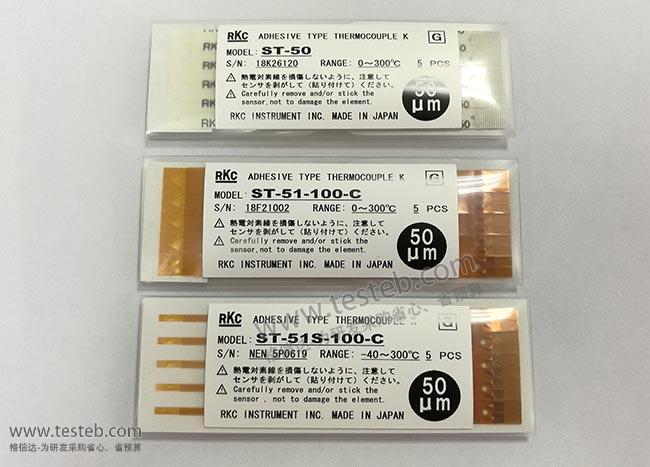

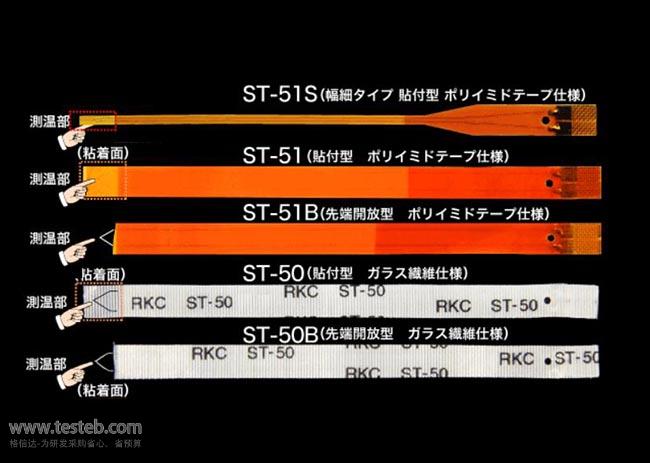

可選擇多種測溫部形狀及厚度,ST-50厚度0.34mm、 ST-51-100-C僅0.15mm非常薄平頭
另有ST-51S窄小型平頭寬2.3mmx0.13mm厚度,ST-50B、ST-51B測溫部前端剝出尖頭可夾進間隙測量
測溫范圍高達0~300℃,可準確測量溫度頻繁変化的微小表面的溫度
用于測量?jī)?nèi)部溫度及自身發熱數據收集,利用W-ST50A-1000接插件可連接溫度記錄儀、采集器、數字溫度表
RKC溫度貼使用硅系材料,粘著耐久性強,幾乎都可以粘接在所有的物體表面,可重復多次使用
在0~150℃~250℃溫度區間,可反復剝離使用;250℃以上無法重復使用;重復粘貼次數根據使用環境而不同
適合各種裝置的實驗、評價時的溫度測定,及為取得UL/CSA認證等

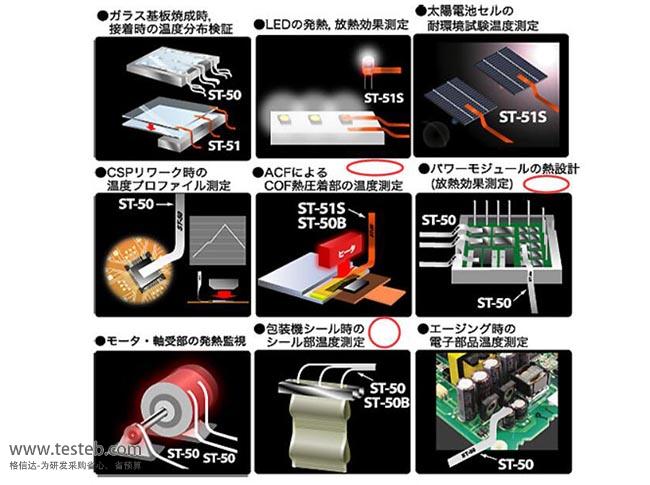

應用舉例:玻璃基板燒成時粘接時溫度分布驗證(ST-50、ST-51)、LED的發熱散熱效果測定(ST-51S)
太陽能電池片耐環境試驗溫度測定(ST-51S)、測量CSP封裝芯片元件一次測振動時的溫度分布(ST-50)
利用ACF進行COF熱壓接部的溫度測定(ST-51S、ST-50B)、功率模塊的熱設計退熱效果測定(ST-50)
電機及軸承部發熱監視(ST-50)、包裝機密封部溫度測定(ST-50、ST-50B)、定電壓時電子元件溫度測試
型號 | ST-50熱電偶 | ST-51熱電偶 | ST-51S窄細型 | ST-50B前端突出型 | ST-51B尖頭突出型 |
溫度范圍 | 0~300℃ | 0~300℃ | -40~300℃ | 0~300℃ | 0~300℃ |
精度 | ±1.3℃ | ±1.3℃ | ±1.2℃ | ±1.3℃ | ±1.3℃ |
響應時間 | 0.08秒 | 0.08秒 | 0.08秒 | 0.03秒 | 0.03秒 |
材質 | 玻璃無紡布膠帶 | 聚酰亞胺膠帶 |
聚酰亞胺膠帶, 前端窄小2.3mm |
玻璃無紡布膠帶, 觸點突出,可夾進、測量間隙 |
聚酰亞胺膠帶, 觸點突出,可夾進、測量間隙 |

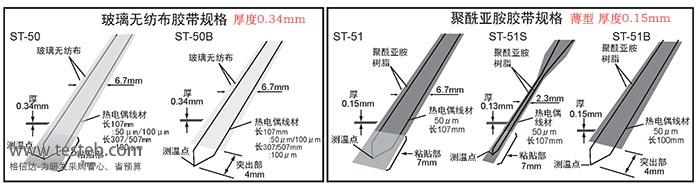

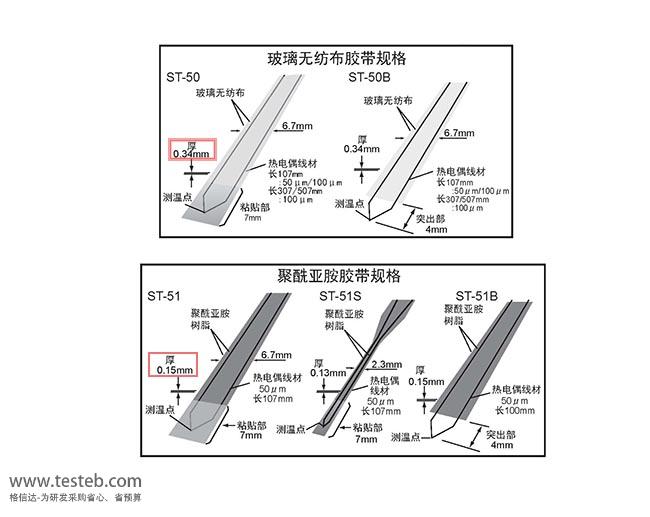

長寬厚規格 |
長度107mm、寬度6.7、厚度0.34mm 粘貼部測溫點7mm |
長度107mm、寬6.7, 厚度0.15mm 測溫點粘貼部長7mm |
長度107mm、寬2.3mm、厚度0.13mm 測溫點粘貼部7mm |
長度107mm、寬6.7mm、厚度0.34mm 突出部測溫點4mm |
長度100mm、寬6.7mm、厚度0.15mm 突出部測溫點4mm |
熱電偶的種類 | K型熱電偶,50μm或100μm | K型,線材直徑50μm | K型,線徑50μm | K型,50μm或100μm | K型,絲經50μm |
包裝 | 5張1組 | 5張1組 | 5張1組 | 5張1組 | 5張1組 |
熱電偶延長接線 | ST-50專用插件連接線W-ST50A-1000:插件部耐熱溫度230℃,電纜耐溫180℃,補償導線φ3.3mm,標準1米 |
理化ST-50熱電偶感溫片說明書http://www.oznappies.com/download/201608/RKC_ST-50_51.pdf
詳細日文版http://www.oznappies.com/download/201608/RKC_ST50_jp.pdf
W-ST50A-1000-Y3:Y端子端末/M3端子型,長度1m(常用款,前端連接測溫貼、后端接入溫度記錄儀采集器)
W-ST50A-1000-3C為DP-350/500溫度表專用;W-ST50A-1000-6C/B專用于DP-700溫度計,長度1m
W-ST50A-1000-N端末未處理,焊錫處理;W-ST50A-1000-C端末未處理,切割,線纜長度1米
W-ST50A-1000-TM1:附微型熱電偶插頭,延長線長1米,可連接常用數字溫度計
