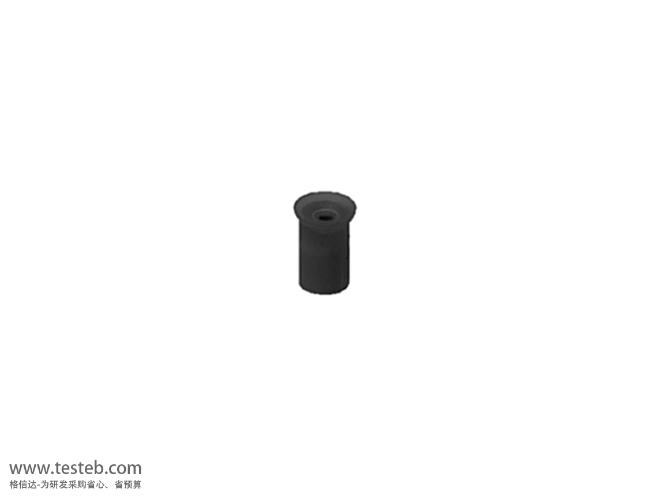

Virtual V9009-B吸盤直徑2.4mm,丁腈橡膠材質,具有無印痕特性,ESD等級靜電消散,工作溫度可達120℃,耐磨,與真空吸筆頭吸咀連接,可用于吸取細小元件,每小袋包裝含25個,另有ESD耐高溫導電硅型及其它大小尺寸可供選擇。

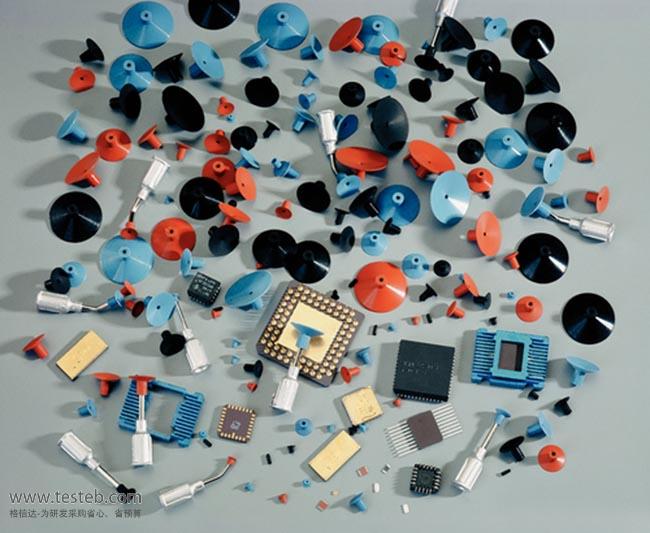

美國Virtual Industries Inc成立于1987年,總部位于科羅拉多州科羅拉多斯普林斯市。30多年來,Virtual Industries一直是世界高科技公司手動真空處理解決方案的領先供應商。他們的專利ESD安全產品被CLASS I潔凈室人員、電子裝配商、半導體制造商、大學和世界各地的科學家使用。Virtual真空吸筆產品系列包括替換鑷子或其它夾具的手動真空吸筆、吸球、吸盤、微型吸筆頭、PEEK晶圓拾取吸頭,非常適合在裝配、轉移、檢查、返工和維修操作時使用,高效,符合人體工程學。
Virtual真空吸盤包括4種類型,BUNA-N丁腈橡膠靜電消散型具有耐磨無痕的特點,耐溫120℃;ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE導電硅膠具有防靜電安全及耐高溫特性,工作溫度可達230℃;PUREACLEAN純凈橡膠吸盤非常適合吸取對殘留物敏感的物品,如鏡頭或濾光片,工作溫度250攝氏度,阻值大于10^13歐姆;Clear Silicone透明硅膠電氣特性大于10^13Ω,耐高溫250℃。V9009-B真空吸盤為靜電消散型,直徑3/32” (2.38mm),耐磨無痕BUNA-N丁腈橡膠,耐溫120℃;
1、Buna-N Static Dissipative Non-Marking Black Vacuum Cups黑色丁腈橡膠,靜電消散、耐磨、無印痕、耐溫120℃
耐溶劑性——可以耐受大多數石油性溶劑,乙醇、乙醚等有機溶劑;耐受大多數汽油、石油、潤滑油、煤油等;
有效抵御高濕度和溫度環境,并保持其原有功能不變;耐磨、抗拉伸性能、良好的密封性
Black, static dissipative Buna-N. Operating temperature limits (-20℃ + 120℃),10^8~10^11Ω表面電阻值

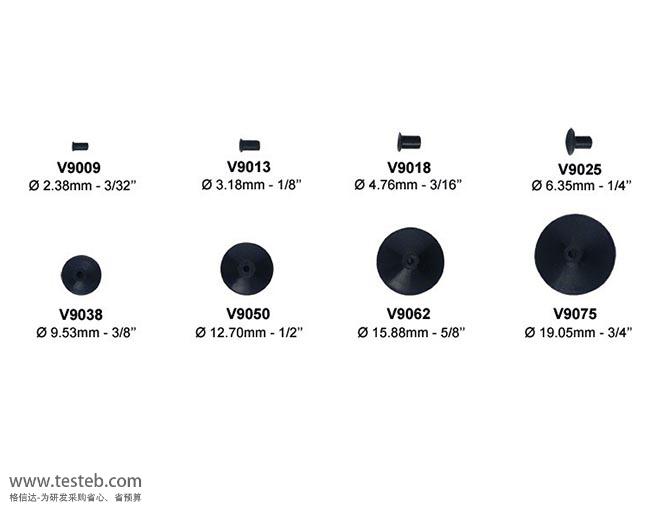

V9009-B吸盤:直徑3/32" (2.38mm),V9009-B-25PK標準包裝一袋25個
V9013-B:直徑1/8" (3.18mm),V9013-B-25PK標準包裝一袋25只
V9018-B:直徑3/16" (4.76mm),V9018-B-25PK標準包裝一袋25個
V9025-B:直徑1/4" (6.35mm),V9025-B-25PK標準包裝一袋25個
V9038-B:直徑3/8" (9.53mm),V9038-B-25PK標準包裝一袋25個
V9050-B:直徑1/2" (12.70mm),V9050-B-25PK標準包裝一袋25個
V9062-B:直徑5/8" (15.88mm),V9062-B-25PK標準包裝一袋25個
V9075-B:直徑3/4" (19.05mm),V9075-B-25PK標準包裝一袋25個
V9100-B大尺寸吸盤:直徑1" (25.4mm),V9100-B-25PK標準包裝一袋25支
V9000K8-B吸盤組:8個規格各1個
2、ESD-SAFE HIGH-TEMP CONDUCTIVE SILICONE Vacuum Cups黑色導電硅膠,ESD防靜電、耐高溫230℃
Operating temperature limits (-55℃ + 230℃) ,10^4 to 10^6 OHMS歐姆電阻
V9009-ESD:直徑3/32" (2.38mm),V9009-ESD-25PK標準包裝一袋25個
V9013-ESD防靜電吸盤:直徑1/8" (3.18mm),V9013-ESD-25PK標準包裝一袋25只
V9018-ESD:直徑3/16" (4.76mm),V9018-ESD-25PK標準包裝一袋25個
V9025-ESD:直徑1/4" (6.35mm),V9025-ESD-25PK標準包裝一袋25個
V9038-ESD:直徑3/8" (9.53mm),V9038-ESD-25PK標準包裝一袋25個
V9050-ESD:直徑1/2" (12.70mm),V9050-ESD-25PK標準包裝一袋25個
V9062-ESD硅膠吸盤:直徑5/8" (15.88mm),V9062-ESD-25PK標準包裝一袋25個
V9075-ESD:直徑3/4" (19.05mm),V9075-ESD-25PK標準包裝一袋25個
V9100-ESD大尺寸吸盤:直徑1" (25.4mm),V9100-ESD-25PK標準包裝一袋25支
V9000K8-ESD吸盤組:8個規格各1個
3、Ultra-non-marking Non-ESD-SAFE PUREACLEAN™ Vacuum Cups藍色,純凈橡膠、超潔無痕,非ESD、耐高溫250℃
a catalytically cured proprietary rubber compound. This cup material is ideally suited for handling residue sensitive items such as lenses or optical filters. Operating temperature limits(-55°C - 250°C). Electrical properties: Greater than 10^13 Ohms.一種催化固化的專用橡膠化合物,這種材料非常適合處理殘留物敏感的物品,如透鏡或濾光片。
V9009-PUR:直徑3/32" (2.38mm),V9009-PUR-25PK標準包裝一袋25個
V9013-PUR:直徑1/8" (3.18mm),V9013-PUR-25PK標準包裝一袋25只
V9018-PUR:直徑3/16" (4.76mm),V9018-PUR-25PK標準包裝一袋25個
V9025-PUR:直徑1/4" (6.35mm),V9025-PUR-25PK標準包裝一袋25個
V9038-PUR:直徑3/8" (9.53mm),V9038-PUR-25PK標準包裝一袋25個
V9050-PUR:直徑1/2" (12.70mm),V9050-PUR-25PK標準包裝一袋25個
V9062-PUR:直徑5/8" (15.88mm),V9062-PUR-25PK標準包裝一袋25個
V9075-PUR:直徑3/4" (19.05mm),V9075-PUR-25PK標準包裝一袋25個
V9100-PUR:直徑1" (25.4mm),V9100-PUR-25PK標準包裝一袋25支
V9000K8-PUR吸盤組:8個規格各1個
4、Clear Silicone Rubber Greater than 1013 ohms Cup temperature range -67°F + 482°F (-55°C + 250°C)
V9009-C、V9013-C...V9075-C透明吸盤、V90100-C
Virtual真空吸盤規格說明書http://www.oznappies.com/download/201812/Virtual_Vacuum_Cups.pdf
型號 |
直徑大小 英寸/毫米 |
B 連接部 |
C 吸盤總長 |
OD連接頭 外經 |
ID連接口 內徑 |
PS 回止厚度 |
E 氣孔直徑 |
不同真空度下吸取能力 10" Hg汞柱 / @5" Hg |
||
V9009-* | 3/32" | 2.38mm | 3.56mm | 4.06mm | 1.98mm | 1.02mm | 1.14mm | 0.51mm | 2g | 1g |
V9013-* | 1/8" | 3.18mm | 4.06mm | 4.57mm | 2.54mm | 1.52mm | 1.40mm | 0.89mm | 10g | 5g |
V9018-* | 3/16" | 4.76mm | 4.45mm | 5.08mm | 3.30mm | 1.52mm | 1.40mm | 0.89mm | 25g | 12g |
V9025-* | 1/4" | 6.35mm | 4.06mm | 5.08mm | 3.04mm | 1.52mm | 1.40mm | 0.89mm | 50g重量 | 25g |
V9038-* | 3/8" | 9.53mm | 4.83mm | 6.35mm | 3.18mm | 1.52mm | 1.40mm | 0.89mm | 100克 | 50克 |
V9050-* | 1/2" | 12.70mm | 4.83mm | 7.62mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 180g | 90g |
V9062-* | 5/8" | 15.88mm | 4.45mm | 8.00mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 250克 | 125g |
V9075-* | 3/4" | 19.05mm | 3.56mm | 8.13mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 500g | 250g |
V9100-* | 1" | 25.4mm | 3.56mm | 4.06mm | 4.06mm | 1.52mm | 1.40mm | 0.89mm | 750g | 375g |
ESD-SAFE防靜電級別型號后綴
*=B:Buna-N Rubber 10^8 to 10^11 ohms Cup temperature range (-20°C + 120°C)
*=ESD:Conductive Silicone 10^2 to 10^5 ohms Cup temperature range (-55°C + 230°C)
NON ESD-SAFE非防靜電標記型號
*=PUR:Blue Ultra Non Marking Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
*=C:Clear Silicone Rubber Greater than 10^13 ohms Cup temperature range (-55°C + 250°C)
