VIRTUAL STEALTH-VAC ELITE真空吸筆套件VVSV-NC可連接10~70 psi壓縮空氣或氮氣氣源系統,通過調節輸入壓力來控制真空度,范圍可達2 InHg~20英寸汞柱吸力,氣源常閉設計筆桿按住按鈕開始吸工作以節約氣源,2米伸縮氣管連接筆桿,配套2.38mm~12.7mm防靜電吸筆頭用于吸取組裝IC芯片元件。
美國Virtual STEALTH-VAC™ ELITE VVSV-NC常閉真空吸筆套件可連接30至70 psi過濾的壓縮空氣或氮氣下直接運行。常閉的VACUUM PEN™吸筆桿內置一個耳語安靜的低噪音Venturi文氏效應真空發生器,僅在按下控制按鈕時才會激活,這有助于節省工廠壓縮空氣。Virtual VVSV-NC真空吸筆可以通過調節輸入壓力來控制真空吸力大小,筆桿可連接帶有2.38mm~12.7mm防靜電吸盤的吸筆頭用于IC元件安裝操作,也可以選購0.13mm~1mm~1.5mm微型吸筆頭吸取裸die芯片等極小物體。
High Vacuum Compressed Air Powered Tools高真空度壓縮空氣動力工具
常閉型吸筆桿,按住按鈕并保持吸取物體、松開按鈕釋放,通過改變氣源壓力調整真空度吸力
at 10 psi input the vacuum level is 2 InHg with 1 lpm of free air flow
在10 psi壓力下,真空度為2 InHg,氣流為1 lpm
at 30 psi input the vacuum level is 10 InHg with 3 lpm of free air flow
在30 psi輸入下,真空水平為10 InHg,氣流為3 lpm
at 70 psi input the vacuum level is 20 InHg with 4 lpm of free air flow
在70 psi輸入下,真空水平為20 InHg,氣流量為4 lpm

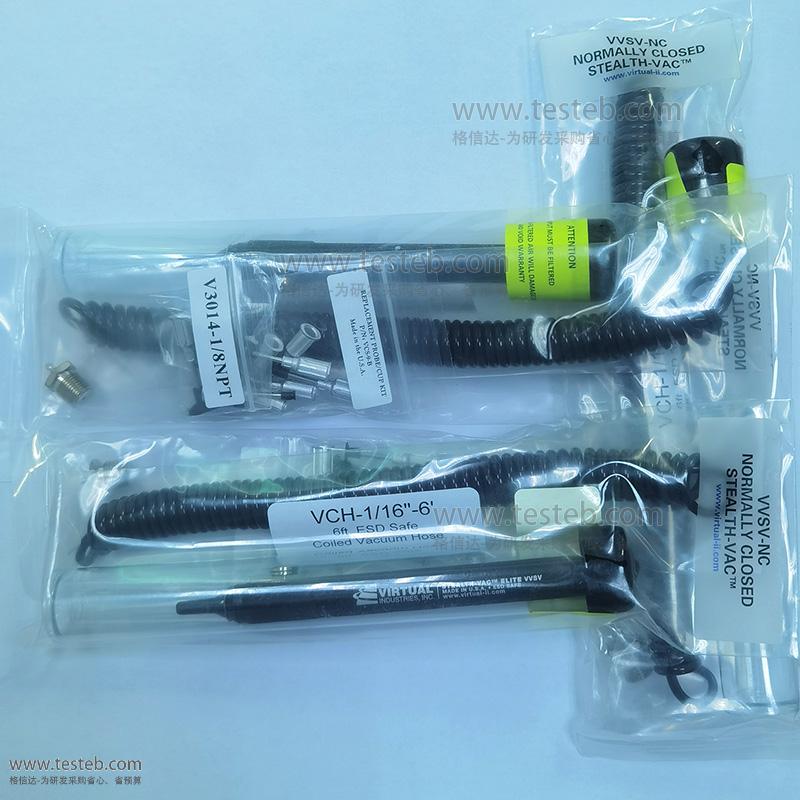

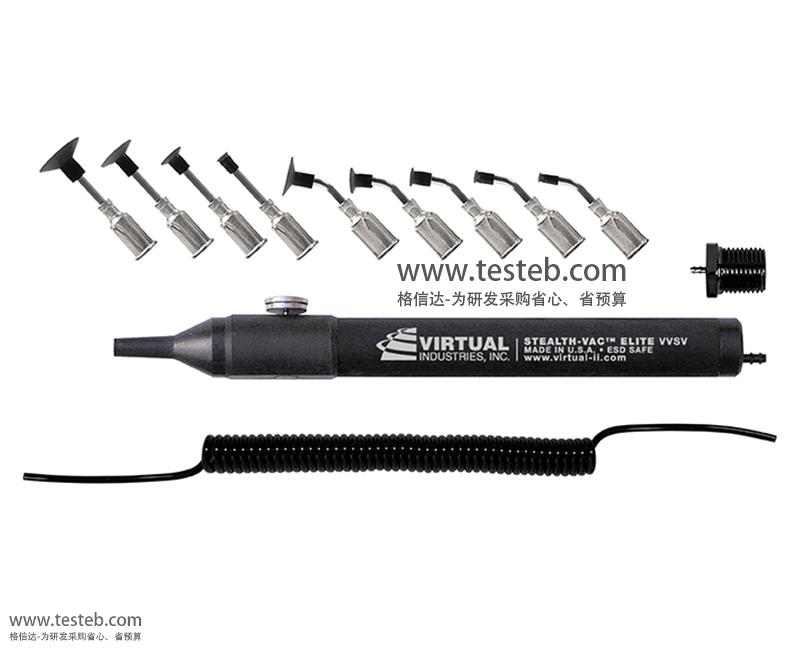

VVSV-NC真空吸筆套件包括:STEALTH-VAC™ELITE VVSV常閉真空吸筆桿手柄、VCH-1/16-6伸縮氣管2米、V3014-1/8NPT接頭1/8“ NPT至1/16”螺紋適配器、VCS-9-B吸筆頭組(5個彎頭V8903-D-B直徑2.38mm、V8903-S-B 3.18mm、V8903-P-B 4.76mm、V8903-M-B 6.35mm、V8903-L-B 9.53mm,4個直頭V8903-S-S 3.18mm、V8903-M-S 6.35mm、V8903-L-S 9.53mm、V8903-H-S直徑12.70mm)。產品規格資料文檔下載鏈接http://www.oznappies.com/download/202008/Virtual-II_STEALTH-VAC_VVSV.pdf。

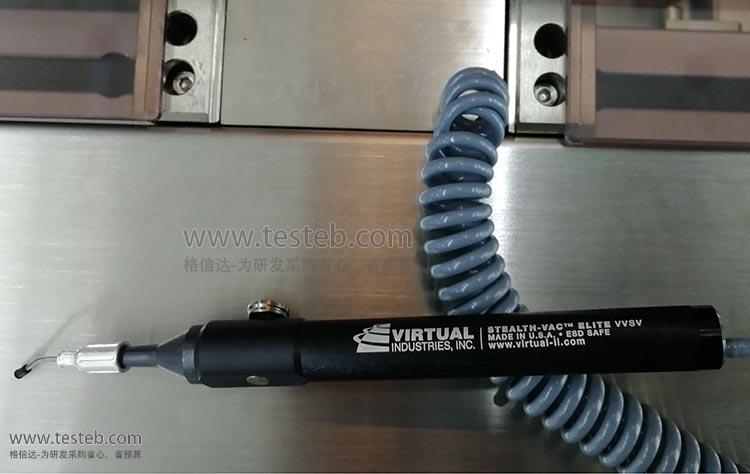

使用時,在吸筆桿尖部裝上一個帶有比您要處理的零件稍小的吸筆頭,將吸頭吸盤與元件表面接觸并按住控制按鈕,此時已經吸住元件;將元件移至所需位置,釋放控制按鈕以放下元件。標配的吸筆頭直徑為2.38~12.7mm,如需處理2mm以內微小元件芯片,可選購VSPT系列微型吸筆頭。

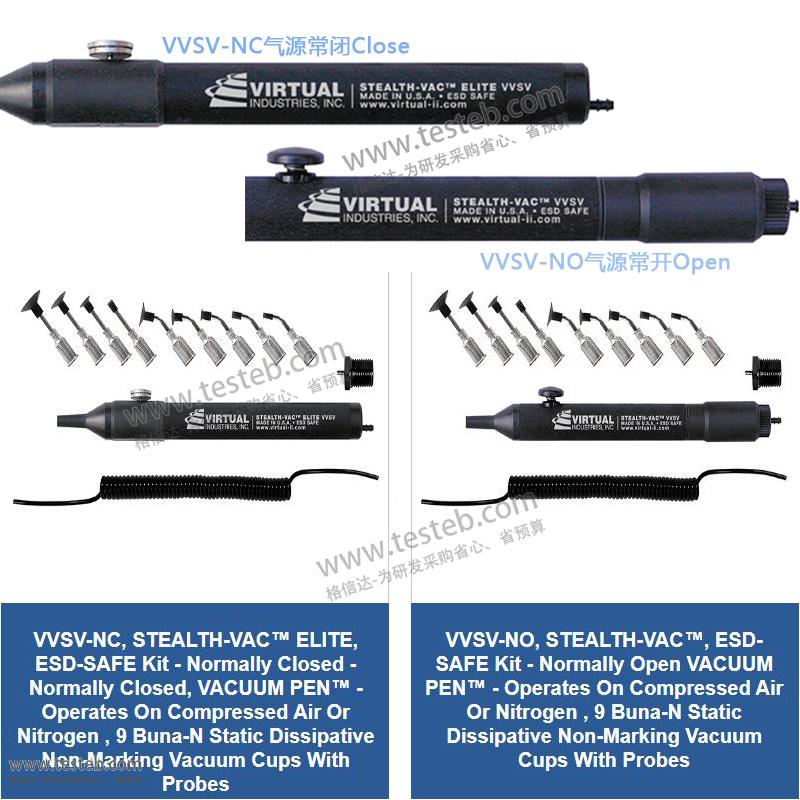

STEALTH-VAC™ Normally Closed Kits常閉型套件

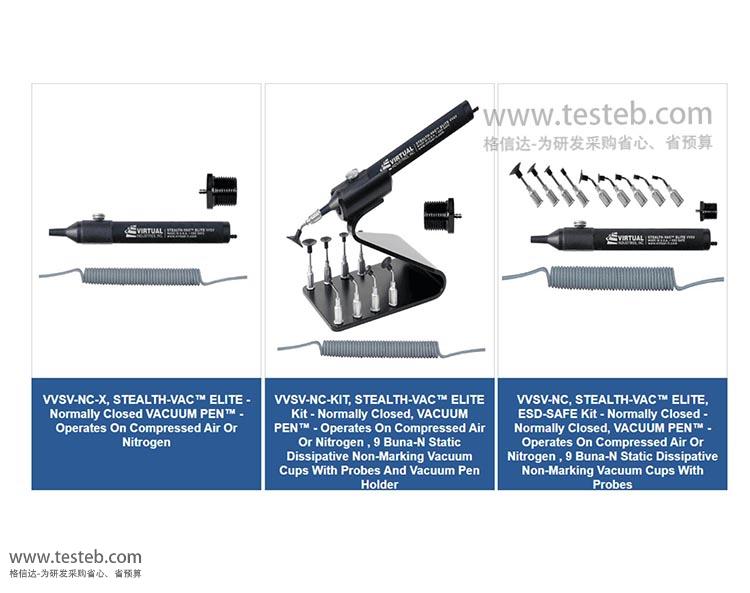

VVSV-NC真空吸筆套件:ESD-SAFE Kit ,包含STEALTH-VAC™ ELITE VVSV筆桿、氣管、9支常規吸筆頭、螺紋接口
VVSV-NC-KIT帶筆座支架套件: STEALTH-VAC™ ELITE VVSV真空筆桿手柄、氣管、9支筆頭、螺紋接口、VMB-3筆座
VVSV-NC-X吸筆(僅包含常閉筆桿、氣管、接口):Operates On Compressed Air Or Nitrogen
STEALTH-VAC™ Normally Open Kits常開吸筆套件
VVSV-NO-X吸筆:STEALTH-VAC™ VVSV筆桿、2米氣管、1/8寸螺紋接口
VVSV-NO常開真空吸筆套件:包含STEALTH-VAC™ VVSV常開筆桿、氣管、9支常規吸筆頭、螺紋接口
VVSV-NO-KIT套件帶筆座支架: STEALTH-VAC™ Kit包含吸筆桿、氣管、9支筆頭、螺紋接口、VMB-3筆座
選購VIRTUAL SMALL PARTS Tips VSPT系列微型吸針
VSPT1005-BD微型吸筆頭 Bent彎頭, 外徑 0.010" (0.25mm) OD x 內徑0.005" (0.13mm) ID
VSPT2010-BD 內徑0.25mm x 外徑0.51mm、VSPT2515-BD 內徑0.38mm x 外徑0.64mm
VSPT3020-BD 內徑0.51mm x 外徑0.76mm、VSPT4030-BD 內徑0.76mm x 外徑1.02mm
VSPT6040-BD 內徑1.02mm x 外徑1.52mm、VSPT7050-BD 1.27mmx1.78mm、VSPT8060-BD直徑1.52mmx2.0mm
