美國Omega t型熱電偶溫度表感溫線型號選型表資料

發布時間：2014年12月11日[儀器儀表][美國Omega]

T型熱電偶絲又叫銅—康銅熱電偶/銅—銅鎳熱電偶，是一種最佳的測量低溫的廉金屬熱電偶，測量溫區為-200~350℃，線性度好、熱電動勢大、靈敏度高、穩定性和均勻性好。T型熱電偶感溫線在-200~0℃溫區內使用，穩定性更好，年穩定性可小于±3μV,經低溫檢定可作為二等標準進行低溫量值傳遞。

美國OMEGA熱電偶品牌具有50年歷史，是在技術市場領先全球的制造廠商，提供10萬余種用于測量和控制溫度、濕度、壓力、應力、流量、液位、酸堿度及傳導性的先進產品。OMEGA還為客戶提供了完整的數據采集、電加熱以及定制設計的產品。美國OMEGA T型熱電偶質量上乘，是全球T型熱電偶生產專家，專業技術支持。

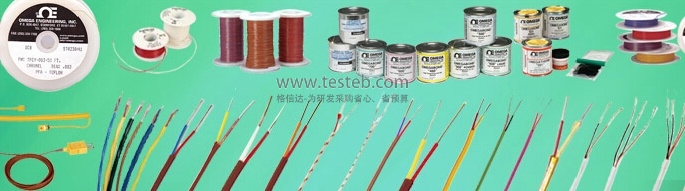

omega熱電偶線T型

OMEGA T型熱電偶溫度表感溫線規格選型表

絕緣層	AWG 編號	型號	電線類型	絕緣層		最高溫度		標稱尺寸
絕緣層	AWG 編號	型號	電線類型	導線	整體	°C	°F	mm (inches)
玻璃	20 20 24 24 26 28 30	GG-T-20 GG-T-20S GG-T-24 GG-T-24S GG-T-26 GG-T-28 GG-T-30	單股 7 x 28 單股 7 x 32 單股單股單股	玻璃絲編織帶玻璃絲編織帶玻璃絲編織帶玻璃絲編織帶玻璃絲繞包線玻璃絲繞包線玻璃絲繞包線	玻璃絲編織帶	260 260 200 200 200 200 150	500 500 400 400 400 400 300	1.5 x 2.4 (0.060 x 0.095) 1.5 x 2.5 (0.060 x 0.100) 1.3 x 2.0 (0.050 x 0.080) 1.3 x 2.2 (0.050 x 0.085) 1.1 x 1.9 (0.045 x 0.075) 1.0 x 1.4 (0.040 x 0.055) 0.9 x 1.3 (0.037 x 0.050)
覆有不銹鋼編織帶的玻璃絲	20 20S 24 24S	GG-T-20-SB GG-T-20S-SB GG-T-24-SB GG-T-24S-SB	單股單股單股單股	玻璃	玻璃絲上覆不銹鋼編織帶	260 260 200 200	500 500 400 400	2.2 x 3.0 (0.090 x 0.120) 2.2 x 3.0 (0.085 x 0.117) 2.2 x 3.0 (0.085 x 0.117) 2.2 x 3.0 (0.085 x 0.117)
Kapton 聚酰胺膠帶	20 24 30	KK-T-20 KK-T-24 KK-T-30	單股單股單股	熔融聚酰胺膠帶	熔融聚酰胺膠帶	260 260 260	500 500 500	1.5 x 2.5 (0.060 x 0.100) 1.3 x 1.9 (0.050 x 0.075) 1.0 x 1.4 (0.040 x 0.055)
PFA玻璃	30 36 40	TG-T-30 TG-T-36 TG-T-40	單股單股單股	PFA	玻璃絲編織帶	150 150 150	300 300 300	0.9 x 1.2 (0.034 x 0.047) 0.7 x 1.0 (0.028 x 0.038) 0.7 x 0.9 (0.026 x 0.035)
Neoflon PFA （高性能）	20 20 22 24 24 30 36 40	TT-T-20 TT-T-20S TT-T-22S TT-T-24 TT-T-24S TT-T-30†† TT-T-36†† TT-T-40††	單股 7 x 28 7 x 30 單股 7 x 32 單股單股單股	PFA	PFA	260 260 260 200 200 150 150 150	500 500 500 400 400 300 300 300	1.7 x 3.0 (0.068 x 0.116) 1.9 x 3.2 (0.073 x 0.126) 1.7 x 3.4 (0.065 x 0.133) 1.4 x 2.4 (0.056 x 0.092) 1.6 x 2.6 (0.063 x 0.102) 0.6 x 1.0 (0.024 x 0.040) 0.5 x 0.8 (0.019 x 0.030) 0.4 x 0.7 (0.017 x 0.026)
PFA帶雙絞線和屏蔽電纜的聚合物	20 20S 24 24S	TT-T-20-TWSH TT-T-20S-TWSH TT-T-24-TWSH TT-T-24S-TWSH	單股 7 x 28 單股 7 x 32	PFA聚合物	PFA 聚合物和屏蔽層	260 260 260 260	500 500 500 500	3.7 (0.15) 3.8 (0.15) 2.7 (0.11) 2.9 (0.12)
Neoflon FEP	20 24	FF-T-20 FF-T-24	單股單股	FEP	FEP	200 200	392 392	1.7 x 3.0 (0.068 x 0.116) 1.4 x 2.4 (0.056 x 0.092)
FEP帶雙絞線和屏蔽電纜的聚合物	20 20S 24 24S	FF-T-20-TWSH FF-T-20S-TWSH FF-T-24-TWSH FF-T-24S-TWSH	單股 7 x 28 單股 7 x 32	FEP聚合物	FEP 聚合物和屏蔽層	200 200 200 200	392 392 392 392	3.7 (0.15) 3.8 (0.15) 2.7 (0.11) 2.9 (0.12)
TFE膠帶聚合物	20 20S 24 24S	TFE-T-20 TFE-T-20S TFE-T-24 TFE-T-24S	單股 7 x 28 單股 7 x 32	TFE膠帶聚合物	熔融TFE膠帶聚合物	260 260 260 260	500 500 500 500	1.5 x 2.5 (0.060 x 0.100) 1.5 x 2.7 (0.060 x 0.105) 1.3 x 1.9 (0.050 x 0.075) 1.3 x 2.2 (0.050 x 0.085)
聚乙烯	24 24 24	PP-T-24 PP-T-24S PR-T-24	單股 7 x 32 單股	聚乙烯	聚乙烯聚乙烯（撕裂繩）**	105 105 105	221 221 221	1.9 x 3 (0.075 x 0.120) 1.9 x 3.1 (0.080 x 0.130) 1.3 x 2.2 (0.050 x 0.086)
