日本KITA Nanotek Brush納米刷NANO-3-003不銹鋼鋼絲刷探針socket清潔

KITA Nanotek Brush NANO-3-003納米刷頭握把頭部大小3mm,刷毛為0.03mm不銹鋼絲,用于有效去除測試芯片IC Socket探針上的掛錫殘渣,可以?xún)A斜清掃各類測試插座中的彈簧片或者針頭頂端,垂直清掃針頭表面殘留的焊渣焊料,讓接觸效果更好。

清潔刷子品牌:日本KITA
日本KITA

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會(huì )得到省事省心的產品選型、價格報價服務!
NANO-3-003說明書
  • 日本KITA清潔刷子NANO-3-003
  • 日本KITA清潔刷子NANO-3-003
  • 日本KITA清潔刷子NANO-3-003
  • 日本KITA清潔刷子NANO-3-003
  • 日本KITA清潔刷子NANO-3-003

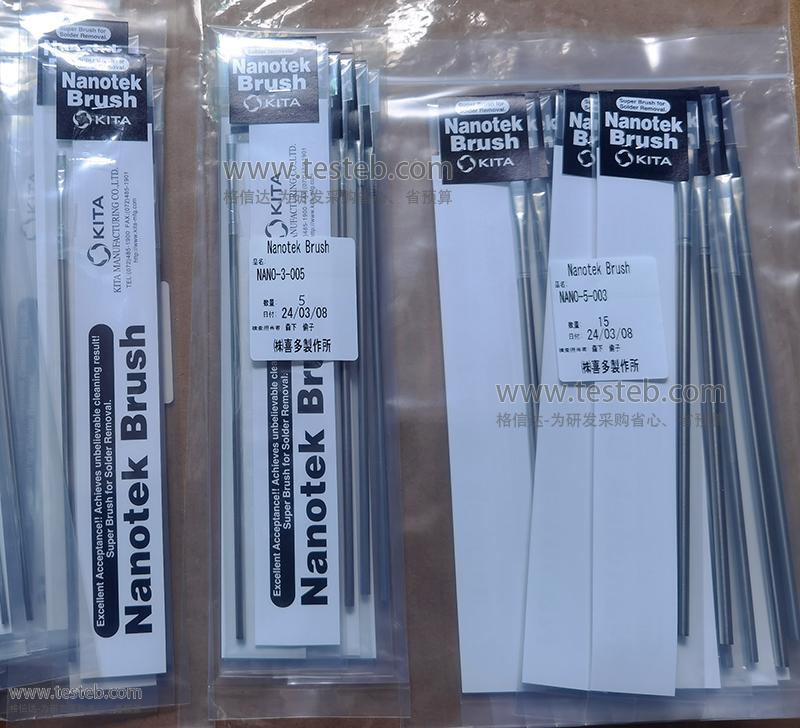

NANO-3-003圖片

  • NANO-3-003
  • NANO-3-003
  • NANO-3-003
  • NANO-3-003
  • NANO-3-003

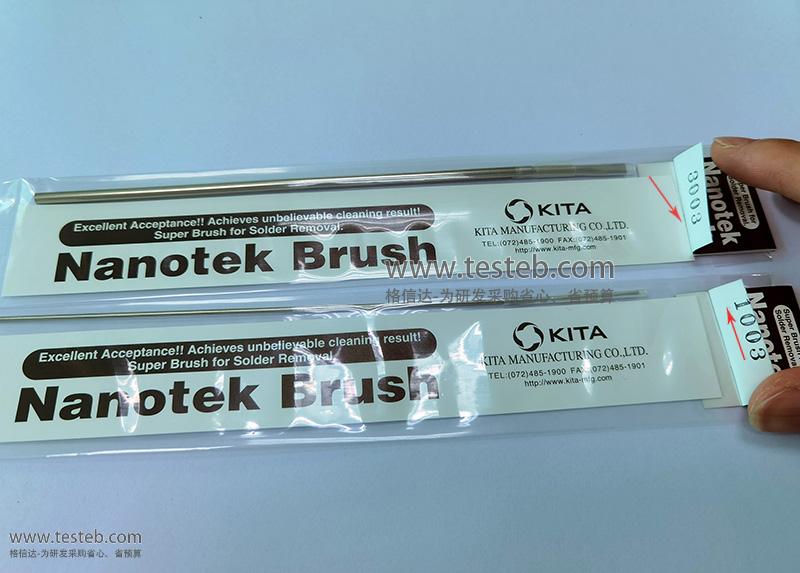

日本KITA NANO-3-003 清潔刷子規格參數與圖片

在IC封裝測試中,錫和異物會(huì )轉移到柱塞中,引起連接電阻變弱,導致探針/IC插座不能長時間使用或必須丟棄。更換這些探針測試座會(huì )導致高昂的成本,并長時間在生產線中引起問題。KITA Nanotek brush是原創(chuàng )的清潔工具,它有效清除在IC Socket插座安裝的探針上的沾錫或者不潔的附著物 。KITA納米刷采用極纖細不銹鋼絲,輕松超越塑料毛刷不能實現的清除效果,并能深入角落頭型細部探針。針對芯片尺寸和測試座大小,KITA Nanotek Brush納米刷提供3種刷毛直徑0.03mm、0.04mm、0.05mm,根據芯片探針尺寸選擇合適的刷毛,更細的刷毛能夠清掃更細的針頭并降低對針頭鍍層的破壞。NANO-3-003納米刷全長180mm,刷毛直徑0.03mm,用于較小的芯片測試Socket探針測試座清潔。



日本KITA納米技術探針清潔刷特點

全身采用不銹鋼材質,刷頭捆扎約4000根納米級SUS不銹鋼線,Nanotek納米技術工藝

不銹鋼納米刷細軟而有剛性,可實現塑料及纖維毛刷不能滿足的清除效果,更有效清潔細微殘渣

專為解決由于長時間與焊球接觸導致探針頭部粘附焊渣,造成探針與芯片器件的接觸不良

NANOTEK BRUSH納米刷能有效清除殘留焊渣,讓IC Socket接觸效果更好

比起將針全部倒出清洗,使用納米清潔刷無需將探針取出,所以在生產線上使用更加方便高效

3種刷毛直徑0.03mm、0.04mm、0.05毫米,根據對應的探針直徑、間距來選(以免刷毛太粗掃不到)

5種刷頭直徑1mm、2mm、3mm、4mm、5mm,根據Socket測試芯片尺寸來選

刷毛越細越柔軟,可到達難以接近部位,清潔效果好,表面損傷??;粗毛則較有彈性,更容易清潔

不銹鋼手柄粗細大小1.5mm~4.5mm長145mm,線夾長30mm,刷毛部分長6mm,整支總長度181mm

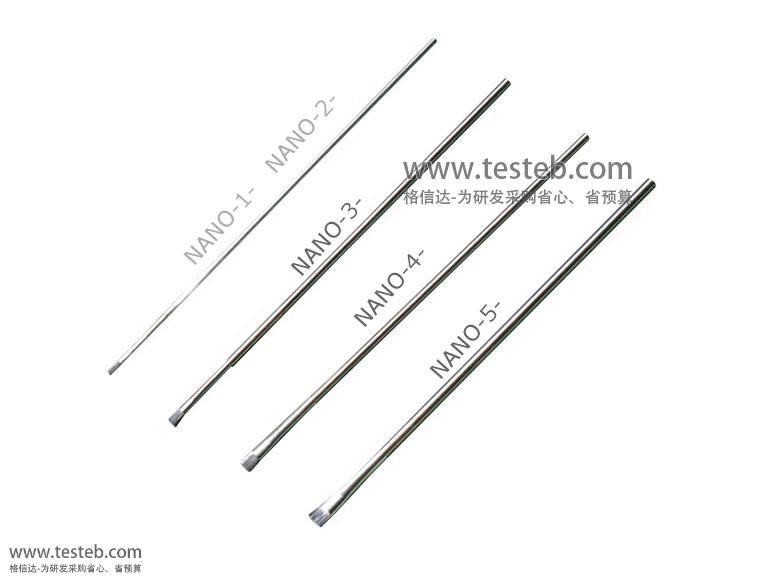

 KITA Nanotek Brush納米刷型號規格表

Wire Holder刷頭直徑
(按Socket尺寸及芯片大小選刷頭)
0.03mm刷毛直徑
(按探針直徑與間距選刷毛)
0.04mm刷毛
(根據探針直徑、間距選)
0.05mm刷毛
(根據探針直徑間距選擇)
1mm NANO-1-003 NANO-1-004 NANO-1-005
2mm NANO-2-003 NANO-2-004 NANO-2-005
3mm NANO-3-003納米刷 NANO-3-004鋼絲刷 NANO-3-005
4mm NANO-4-003 NANO-4-004 NANO-4-005納米刷
5mm NANO-5-003探針刷 NANO-5-004 NANO-5-005
另有真空納米刷 可抽真空式清潔刷,有效收集掃落的焊渣,防止刷落的焊料掉落在測試座表面
NANOV-A1-003、NANOV-A1-004、NANOV-B1-005,更換頭NANOV-R1-005

日本KITA納米刷與真空刷規格文檔http://www.oznappies.com/download/202010/KITA_Nanotek_NANO_NANOV.pdf

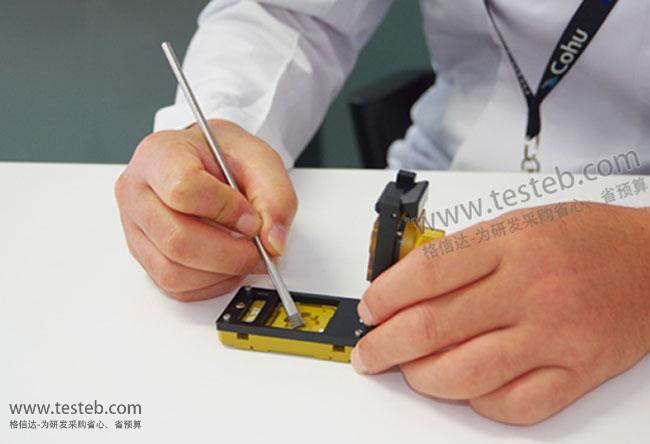

喜多制作所NANOTEK BRUSH納米刷使用方法及清潔效果示意圖

可以?xún)A斜清掃各類測試插座中的彈簧片或者針頭頂端,垂直清掃針頭表面殘留的焊渣焊料

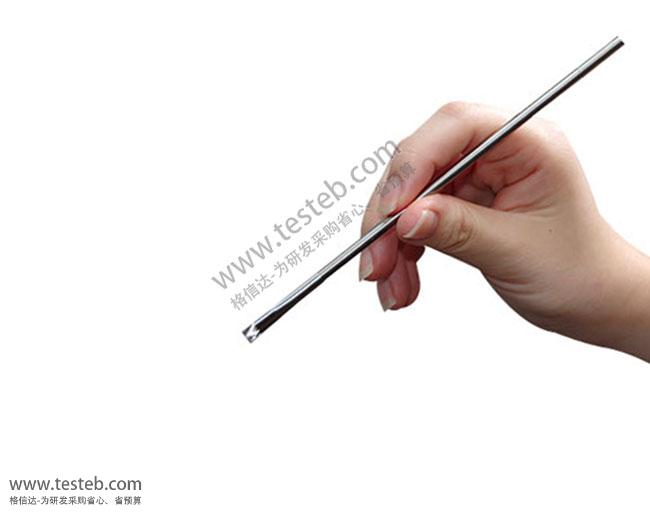

KITA探針刷

KITA_NANO納米刷探針清潔效果圖

注意:存在與焊料一起剝離電鍍的危險,因此必須用適度的力進行刷涂
