Emerson艾默生羅斯蒙特hart475手操器型號選型說明

發布時間：2015年03月11日[機電及電氣][Emerson艾默生羅斯蒙特]

艾默生羅斯蒙特hart475手操器在375系列現場通訊器基礎上開發，針對變送器檢測和調試的必備工具，還增加了創新性的新功能，包括彩色顯示屏和先進的現場診斷，用戶可升級。羅斯蒙特手操器475支持所有HART協議設備，也可以購買同時支持FOUNDATION fieldbus基金會現場總線通訊協議設備的版本型號。所有艾默生475手操器且結合了20年來為HART用戶提供對其儀表和閥門進行組態和維護所需的現場經驗，具有通用、可靠、便攜、本安、易于升級等特點。

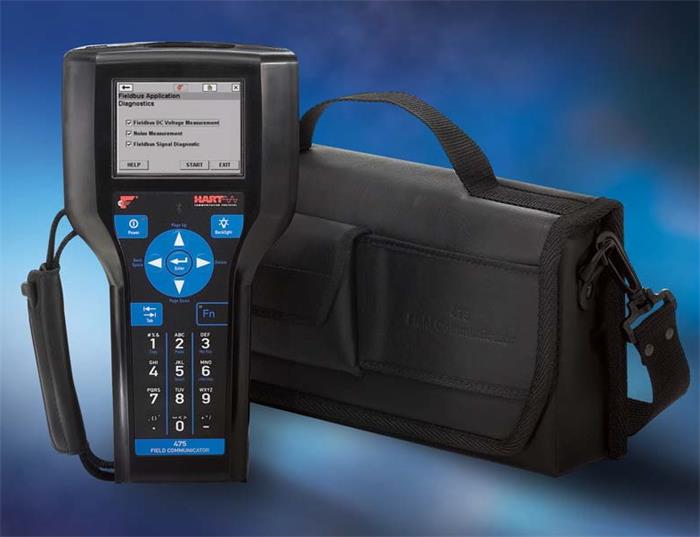

羅斯蒙特hart475手操器

羅斯蒙特手操器hart475具體型號主要分為五種，分別是基本型、三年升級、防爆、防爆+三年升級、HART+FF協議。每一款艾默生羅斯蒙特現場通訊器具體型號因具體配置和語言版本不同，所對應的選型型號也不一樣，五種型號代碼分別舉例如下：

◆英文操作界面版本 475HP1ENA9GMT、475HP1ENAUGMT、475HP1EKL9GMT、475HP1EKLUGMT、475FP1EKLUGMT。

★中文版本羅斯蒙特475手操器具有中文顯示界面，型號代碼差別主要是語言編碼的不同，E為英文型號編碼對應位置代碼C則為中文，如：475HP1CNA9GMT、475HP1CNAUGMT、475HP1CKL9GMT、475HP1CKLUGMT、475FP1CKLUGMT。

另有帶備用電池加防護套型號 475HP1ENA9GMTAS。

艾默生羅斯蒙特hart475手操器型號選型說明

型號	產品描述【示例475HP1ENA9GMTAS】
475	現場通訊器（1）
編號	通訊協議
H	HART
F	FOUNDATION fieldbus現場總線
編號	電池型號
P	可充電鋰電池組
編號	電源/充電器
1	電源/充電器(0~24VAC、50/60HZ，美英歐式接插頭)
9	不包括（2）
編號	語言
E	英語(標準)
C	中文
D	德語
J	日語
R	俄語
編號	產品認證
KL	FM,CENELEC/ATEX.CSA本安(包括FISCO)
NA	無認證
編號	便利升級（3）
U	便利升級選項(包括3年期限的無限制系統卡升級)
9	不包括
編號	標準模式
GM	圖形增強
	組態管理
編號	藍牙
T	藍牙功能
9	不帶藍牙功能
編號
A	備用可充電鋰離子（4）
S	標準橡膠保護箱

（1）基本型羅斯蒙特艾默生475手操器包括現場通訊器裝置、系統卡、帶連接端子的引線、手提箱、使用入門、用戶手冊、475資源CD、觸筆和安裝帶。

（2）用戶擁有羅斯蒙特375/475供電電源/充電器后才需考慮該選項。注意：羅斯蒙特475電池組只能與475型供電電源/充電器配套使用。

（3）快捷升級功能允許用戶向羅斯蒙特475手操器中添加新的系統應用軟件和設備描述（DD）。如果不具備該性能，則系統卡升級時，必須送到服務中心。

（4）對于通常的現場應用，電池組充滿電后，可以維持20小時的供電。如果超過20小時，建議備用第二套電池組。

關于Hart協議和Brain協議

Hart協議由Rosemoun羅斯蒙特公司開發且向每個使用者開放，HART協議采用標準的Bell 202頻移鍵控信號，以1200波特通信，以低電平加載于4mA~20mA模擬信號上。由于載波信號的平均值為零，所以它對模擬信號沒有影響。使用兩種不同的頻率1200Hz和2200Hz分別代表二進制的1和0，每個信息包含源地址目的地址和一個用于檢測傳送信息正誤的校驗。

BRAIN協議是橫河智能儀表的協議，在橫河變送器、渦街、電磁流量計、等儀表都有這個協議，在儀表的輸出信號欄上的代碼為“D”。和BRAIN布朗協議配套使用的手持智能終端是BT200手操器，可對儀表設定、更改、顯示、打印參數，調零等。
