Agilent安捷倫是德科技E3642A電源單路雙量程0-8V/5A或0-20V/2.5A,具有0.01%的負載和電源調整率,即使在電源和負載變動時也能保持穩定的輸出,用于快速和經濟的基本電氣功能測試,內置GPIB和RS-232接口,設置簡單,易于編程。
安捷倫是德科技KEYSIGHT E364XA基礎型系統電源專用于要求自動化,而吞吐率并非關鍵的中速測試。這些單路和雙路輸出的雙量程電源最適合需要對各式各樣產品進行快速和經濟的基本電氣功能測試的合同制造商和OEM。所有各型號均支持提供快速連通能力的GPIB和RS-232通訊接口,SCPI可編程儀器的標準命令使編程快速而簡單。是德科技E3642A電源單路雙量程0-8V/5A或0-20V/2.5A,具有0.01% 的負載和電源調整率,小于90ms的輸出穩定時間保證了高吞吐率,并且不需要下編程器,多至5個保存/調用狀態有助于最小化編程時間和加速測試。
功率達100W 和60W,負載過壓和過流保護,提供從雙輸出量程選擇的靈活性

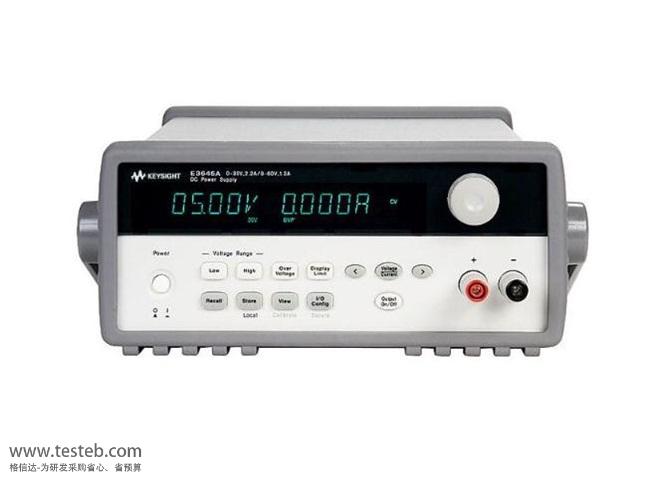

安捷倫E3642A電源0-8V/5A或0-20V/2.5A,可從前面板以10mV/1mA的最高分辨率設置電壓和電流
低噪聲,0.01%負載和電源調整率,即使在電源和負載變動時也能保持穩定的輸出
在任何輸出負載條件下的電壓穩定時間小于90ms
內部 非易失存儲器可保存和調用5個完整的電源設置

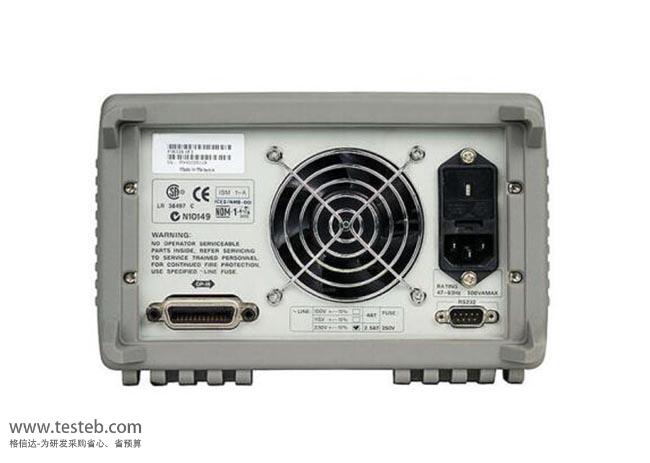

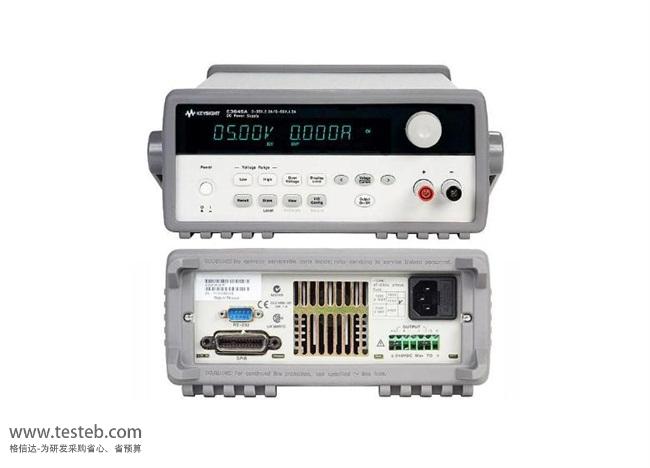

前面板接線柱和后面板輸出端子提供了配置靈活性
前面板校準,不需要把儀器從機架上取下
內裝GPIB 和RS-232 接口設置簡單,易于編程
典型應用:靈活的小批量生產測試、部件測試、提供電路偏置
保修期3年
單通道型號 | E3640A電源 | E3641A | E3642A電源 | E3643A | E3644A直流電源 | E3645A |
最大功率 | 30W | 50W | 80W | |||
通道 | 1 | 1 | 單通道 | 1 | 1 | 1 |
額定直流輸出 (0℃ - 40℃) |
0-8V/3A 或 0-20V/1.5A |
0-35V/0.8A 或 0-60V/0.5A |
0-8V/5A 或 0-20V/2.5A |
0-35V/1.4A 或 0-60V/0.8A |
0-8V/8A 或 0-20V/4A |
0-35V/2.2A 或 0-60V/1.3A |
尺寸重量 | 254.4mm W × 103.6mm H × 374mm D,重量5.3kg、6.2kg、6.7kg | |||||
雙通道型號 | E3646A | E3647A | E3648A | E3649A雙通道可編程電源 | ||
最大功率 | 60W | 100W | ||||
輸出通道 | 2路輸出 | 2通道 | 2 | 2 | ||
額定直流輸出 (0℃ - 40℃) |
2 路 0-8V/3A 或 0-20V/1.5A |
2 路 0-35V/0.8A 或 0-60V/0.5A |
2 路 0-8V/5A 或 0-20V/2.5A |
2 路 0-35V/1.4A 或 0-60V/0.8A |
||
尺寸重量 | 228mm W × 133mm H × 374mm D,重量7.3kg、9.2kg | |||||
負載 1 和電源調整率±(% 輸出+偏置) | ||||||
電壓 | < 0.01% + 3mV | |||||
電流 | < 0.01% + 250µA | |||||
紋波和噪聲(20Hz - 20MHz) | ||||||
常模電壓 |
< 5mVpp / 0.5mVrms,對 8V/20V 電源 < 8mVpp / 1mVrms,對 35V/60V 電源 |
|||||
常模電流 | < 4mArms | |||||
共模電流 | < 1.5µArms | |||||
年精度 (@25℃± 5℃),±(% 讀數+偏置) | ||||||
編程 電壓 | < 0.05%+10mV(< 0.1%+25mV,對于 E3646/47/48/49A 輸出 2) | |||||
編程電流 | < 0.2% + 10mA | |||||
讀回電壓 | < 0.05%+5mV(< 0.1%+25mV,對于 E3646/47/48/49A 輸出 2) | |||||
讀回電流 | < 0.15%+5mA(< 0.1%+10mA,對于 E3646/47/48/49A 輸出 2) | |||||
輸出分辨率 | 程序< 5mV/1mA、讀回< 2mV/1mA、電表<10mV/1mA | |||||
瞬態響應 | 在輸出電流從滿度變化到半滿度,或從半滿度變化到滿度時,輸出恢復到15mV內的時間小于50μs |
E3640A電源規格文檔http://www.oznappies.com/download/201903/Keysight_E3642A_E3640A.pdf
30W 單路電源:E3640A、E3641A
50W 單路直流電源:E3642A、E3643A
80W 單路電源:E3644A、E3645A
雙路電源60W:E3646A、E3647A
雙路直流電源100W:E3648A、E3649A
包括附件:主機、用戶指南、速查手冊、電源線
