Keysight DSOX3024G示波器200M帶寬4通道研發調試及電源完整性測試

是德科技Keysight DSOX3024G數字示波器測試帶寬200MHz，4個模擬通道半通道采樣率高達5GSa/s、4M存儲深度，內置20MHz任意波形發生器，標配波特圖測試、串行解碼與直方圖測量和區域觸摸觸發功能，非常適合用于研發調試、低速串行設計和測試以及電源完整性測試，高達100萬波形/秒的捕獲率為您呈現更詳細的信號細節。

數字示波器品牌：是德科技安捷倫Agilent

聯系電話：18823303057
QQ在線客服

2104028976，2113429302 Vincent
農先生請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！

pdf規格說明書[暫缺]

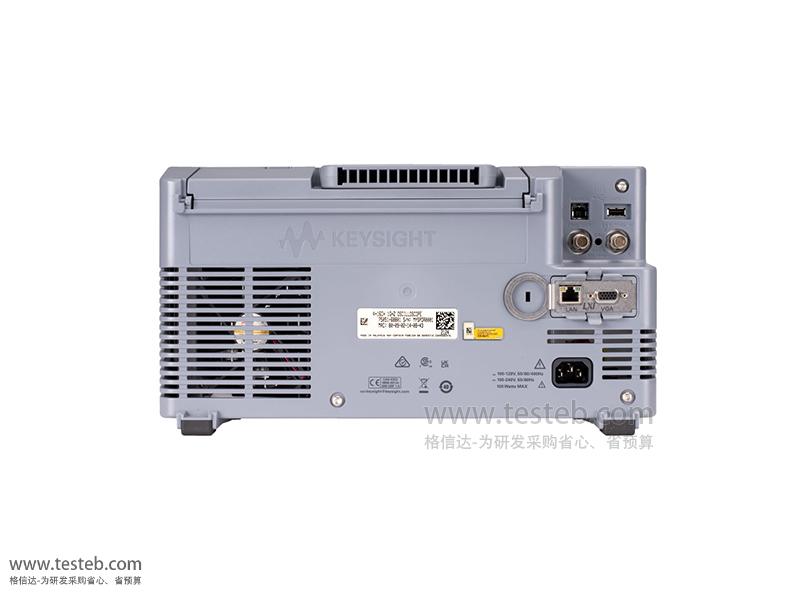

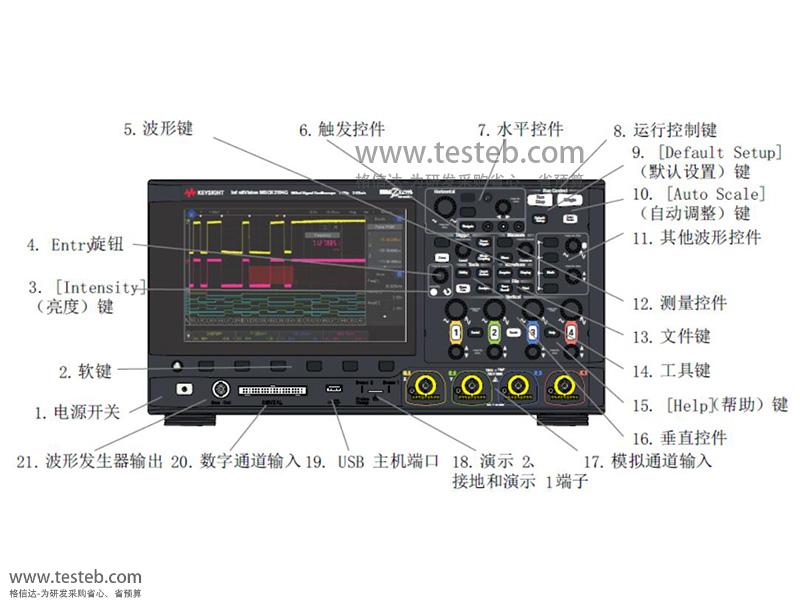

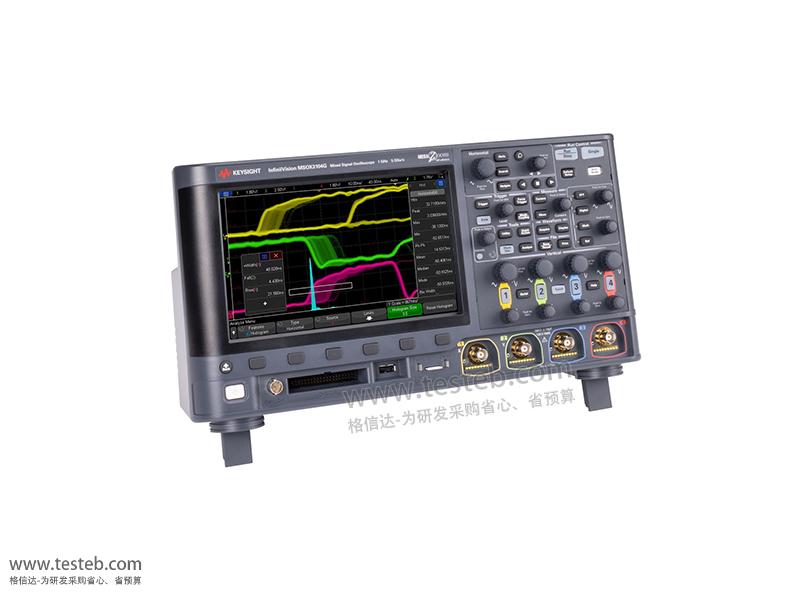

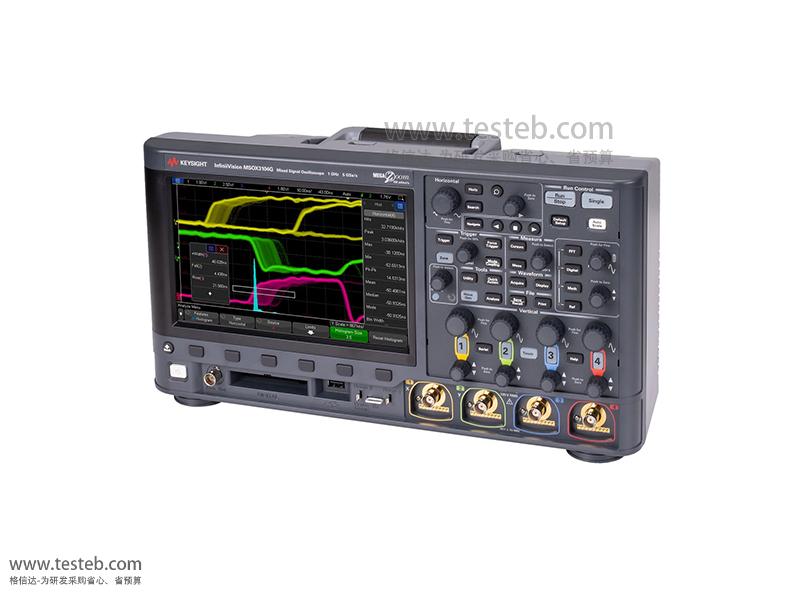

DSOX3024G圖片

是德科技安捷倫Agilent DSOX3024G 數字示波器規格參數與圖片

是德科技Keysight InfiniiVision 3000GX系列示波器是3000T系列的升級加強款，具有七合一功能，集研發型專業級數字示波器（配有 LAN / VGA 連通性模塊）、協議分析儀、頻率響應分析儀（波特圖）、20 MHz 任意波形發生器、3 位電壓表、8 位計數器和累加器于一體。Keysight DSOX3024G示波器8.5寸觸摸屏讓您可以輕松查看和分析信號，100萬個波形秒超高速波形刷新率，相同時間能夠捕獲更多波形，發現設計中那一察覺的問題，極大提高捕獲隨機和偶發事件的可能性，節約測試時間，廣泛適用于教學適用于及研究實驗室、消費性電子、無線射頻產業、汽車電子產業、航空航天國防產業、電源分析與測試產業等。是德科技Keysight DSOX3024G數字示波器帶寬200MHz、4個模擬通道，標配D3000GENB嵌入式軟件可提供波形和測量直方圖。

KEYSIGHT DSOX3000G/MSOX3000G系列示波器特點

覆蓋200MHZ-1GHZ帶寬，2/4個模擬通道及可選的16數字通道

DSOX3024G示波器標配信號發生器及波特圖測試功能、串行解碼與直方圖測量

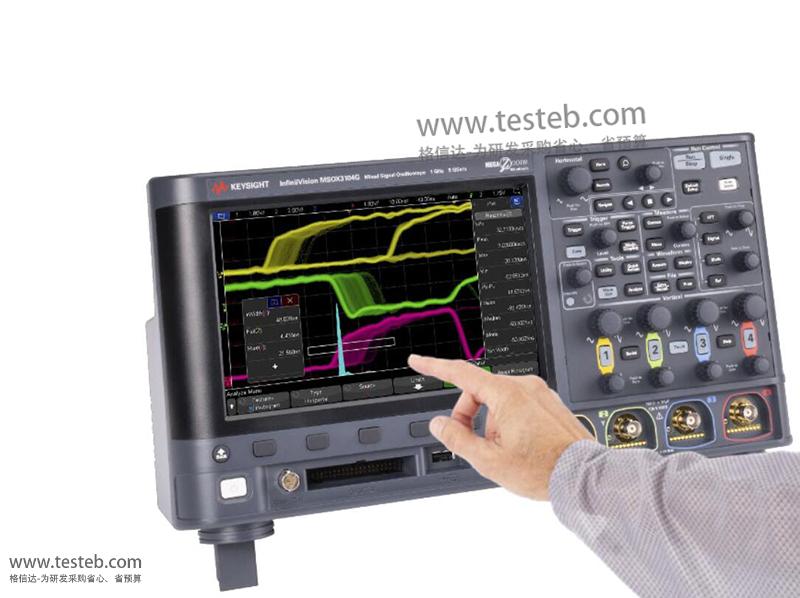

8.5 英寸大尺寸電容觸摸屏讓您可以輕松查看和分析信號

獨有的區域觸摸觸發技術讓您只需幾秒鐘便可輕松隔離信號

高達1000000波形/秒的捕獲率為您呈現更詳細的信號細節

Keysight DSOX3024G高達4Mpts的存儲器可以捕獲更多的數據，配有LAN/VGA接口模塊

具有進行通用電子設計所需的各種功能和軟件，開箱即可使用

它包含的軟件、探頭、其他先進功能（如直方圖和區域觸摸觸發功能）和技術支持非常適合用于研發調試、低速串行設計和測試以及電源完整性測試

支持全面升級，可以擴展測量功能隨時增加帶寬、數字通道數量和先進的應用軟件

是德科技Keysight InfiniiVision DSOX/MSOX3000G系列示波器規格參數

示波器型號	3012G	DSOX3014G MSOX3014G	3022G	DSOX3024G MSOX3024G	3032G	DSOX3034G MSOX3034G	3052G	DSOX3054G MSOX3054G	3102G	DSOX3104G MSOX3104G
通道	2通道 2+16	4模擬通道 4+16數字通道	2 2+16	4通道 4+16數字	2通道 2+16	4通道 4+16數字	2通道 2+16	4通道 4+16數字	2通道 2+16數字	4通道 4+16數字
帶寬	100MHz		200MHz		300MHz		500MHz		1GHz
上升時間	≤3.5ns		≤1.75ns		≤1ns		≤700ps		≤450ps
時基范圍	5 ns/div - 50 s/div		2 ns/div - 50 s/div				1 ns/div - 50 s/div		500ps/div-50s/div
采樣率	5GSa/s半通道，2.5GSa/s全通道
存儲深度	4Mpts半通道，2Mpts全通道
波形刷新率	> 1,000,000個波形/s刷新率
垂直分辨率	8 bits垂直分辨率/12 bits高分辨率模式
輸入阻抗	1 MΩ士1%(14pF)，50Ω土1.5%
波形發生器	20MHz任意波形發生器
串行解碼	【標配】D3000GENB: I²C\|I²S\|SPI\|RS232/422/485/UART,USB PD觸發與解碼【選配】D3000AUTB選件: CAN、CAN FD、LIN、FlexRay、SENT、PSI5、 CXPI觸發與解碼【選配】D3000AERB選件: MIL-STD 1553和ARINC 429觸發與分析
其他功能	標配波特圖測試、波形測量直方圖、模板測試功能功率測量和分析應用，NFC近場通信高級觸發
通信接口	USB*2(前面板)，USB(標配) LAN選配、GPIB選配、VGA選配
