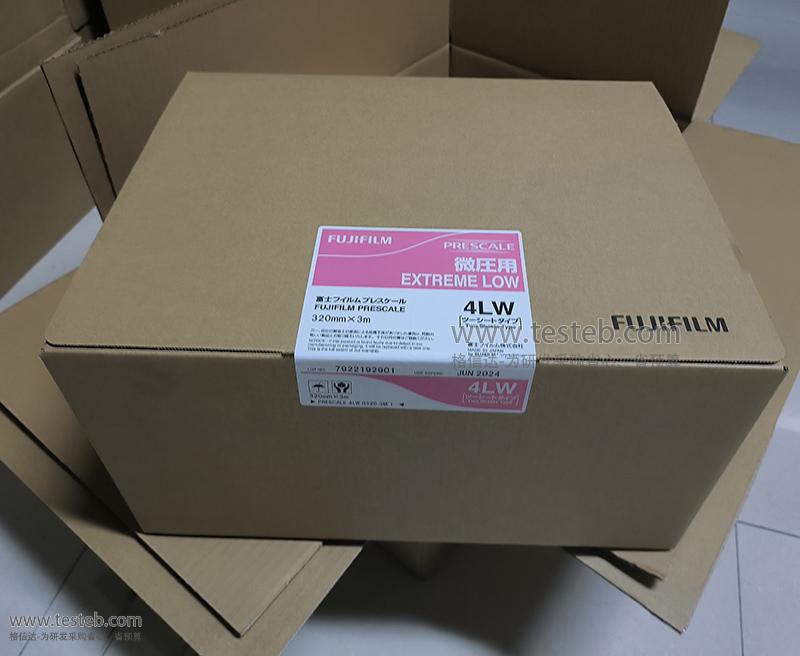

富士感壓紙是世界上唯一能測試壓力的材料,F(xiàn)UJIFILM 4LW特超低壓感壓薄膜厚度100μm,可測量0.05-0.2 MPa微壓,在制造過程中對檢查調節壓力,可使得最后的產品缺陷率大幅下降,提高穩定度和品質。

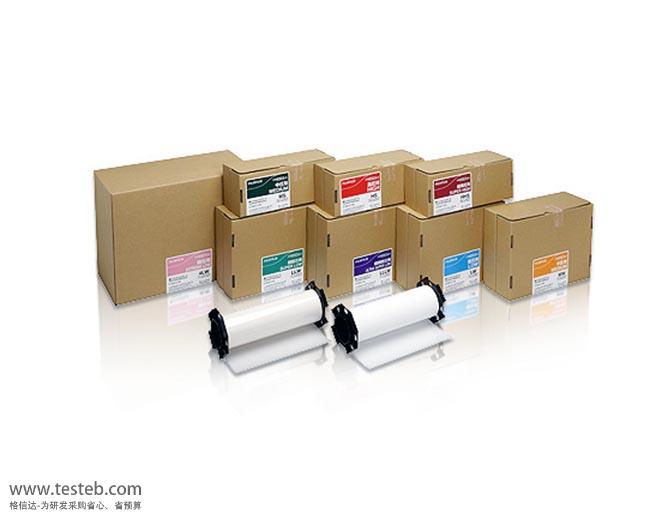

FUJIFILM Prescale感壓紙是用來感應壓力的薄膜膠片,任何需要測試壓力的地方都可以使用。根據需要測量的壓力,以及受力面積選擇不同的富士感壓紙型號。壓力同樣大,受力面積不一樣,測出來的壓力數值是不一樣的,所以感壓膠片實際上測的是壓強(1mpa=10.2kgf/C㎡)。Fujifilm富士提供了微壓4LW、超低壓LLW至HHS超高壓八種感壓膠片,客戶可對照自己的需求進行選擇。

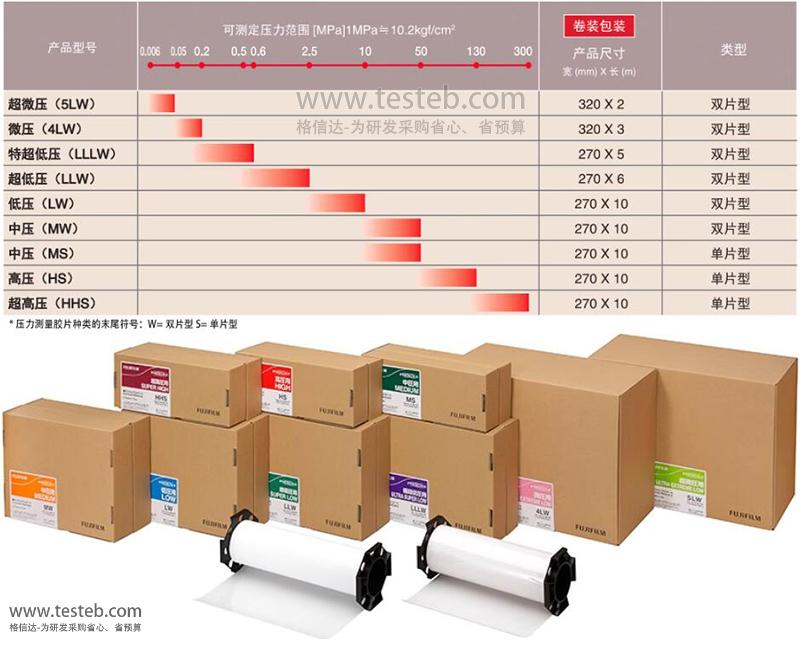

Fujifilm壓力測量膠片型號 | 可測壓力范圍 1MPa=10.2kgf/C㎡ | 產品尺寸 | 分類 |
5LW超微壓感壓紙 | 0.006~0.05MPa | 320mm*2m | W雙片型 |
4LW特超低壓感壓紙 | 0.05-0.2 MPa | 320mm*3m | W雙片型 |
LLLW超級低壓感壓紙 | 0.2-0.6 MPa | 270mm*5m | W雙片型 |
LLW超低壓感壓膠片 | 0.5-2.5 MPa | 270mm*6m | W雙片型 |
LW低壓感壓紙 | 2.5-10 MPa | 270mm*10m | W雙片型 |
MW中壓 | 10-50 MPa | 270mm*10m | W雙片型 |
MS中壓 | 10-50 MPa | 270mm*10m | S單片型 |
HS高壓感壓測試膠片 | 50-130 MPa | 270mm*10m | S單片型 |
HHS超高壓感壓薄膜 | 130-300 MPa | 270mm*10m | S單片型 |
誤差 | ±10%或者更低 (在23°C、65% RH的條件下,通過密度計測量) | ||
厚度 | 單片型(S) 100µm,雙片型(W) 100µm x2 | ||
操作環境 | 溫度范圍20°C∼35°C,濕度35% RH ∼ 80% RH |
4LW感壓紙測試比色卡http://www.oznappies.com/download/201908/Fujifilm_4LW_chart.pdf
4LW微壓測試薄膜應用實例http://www.oznappies.com/download/201612/FUJIfilm_Prescale_4LW.pdf
富士4LW微壓紙、LLLW極超低壓感壓紙在PCB電路板錫膏印刷時檢測橡膠滾軸壓力分布,PCB、導線架、液晶玻璃基質電路制成干膜抗蝕劑DFR壓合之后的黏著壓力檢測;4LW微壓感壓薄膜于半導體制程測定膠膜壓合壓力均一性;微壓4LW、極超低壓LLLW感壓紙用于晶圓鍵合設備熱壓焊接時的壓力平均度檢查,確保高品質焊接。
便利地、直觀地檢查所施壓力的分布/均勻性
測量速度快,所提供的圖片直觀清晰
FUJIFILM 4LW感壓紙不同的色彩濃度表示的所施壓力甚至可以轉換成數值
高準確性,甚至在很短的施壓時間內,Prescale感壓紙的色彩變化的反應也是可靠的
超薄和溫定的膠片,有兩種Prescale型號,單片型和雙片型
可以將Prescale感壓薄膜裁切至您需要的尺寸,將它放置在任何您想測量壓力的地方
根據壓力水平提供了八種Prescale膠片,無需特殊設備或者裝置,成本低
正確裁切兩張Prescale膠片(A膠片在黑色袋內、C膠片在藍色袋內)
每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方

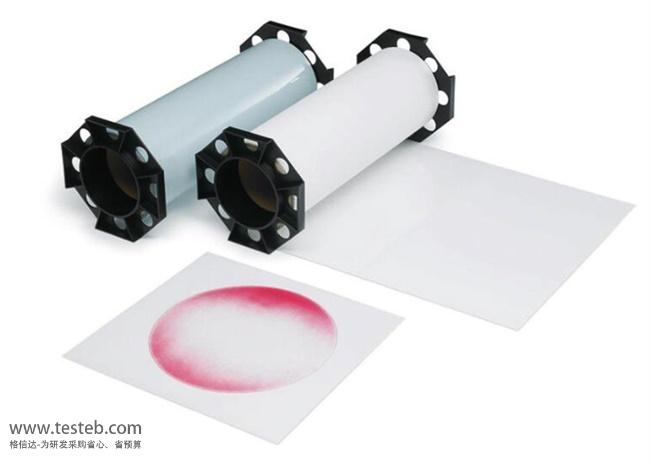

施壓,膠片上出現紅色區,而且顏色密度隨著壓力水平的改變而改變
拿出C膠片,并檢查壓力的分布情況,如要更精確的壓力值,請使用壓力分析系統
注意事項:操作富士感壓紙4LW極其低壓的膠片時要尤其注意,不要觸摸、摩擦或者彎曲成色紙張的表面
