富士壓力測量膠片Fujifilm LLW超低壓感壓紙

日本富士感壓紙LLW超低壓感壓薄膜可感應0.5MPa~2.5MPa壓力范圍,精確地測量壓力、壓力分布和壓力平衡,壓力的水平通過色彩變化的密度顯示出來,便利地、直觀地檢查所施壓力的分布/均勻性。

感壓紙/壓敏紙品牌:富士Fujifilm
富士Fujifilm

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會(huì )得到省事省心的產品選型、價格報價服務!
LLW說明書
  • 富士Fujifilm感壓紙/壓敏紙LLW
  • 富士Fujifilm感壓紙/壓敏紙LLW
  • 富士Fujifilm感壓紙/壓敏紙LLW
  • 富士Fujifilm感壓紙/壓敏紙LLW
  • 富士Fujifilm感壓紙/壓敏紙LLW

LLW圖片

  • LLW
  • LLW
  • LLW
  • LLW
  • LLW

富士Fujifilm LLW 感壓紙/壓敏紙規格參數與圖片

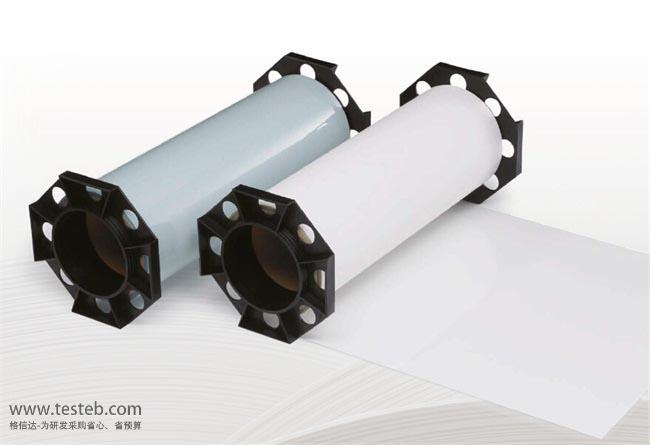

FUJI film Prescale在國內常稱之為感壓紙壓敏紙等,主要用途是測量接觸面和點的壓力大小并能顯示壓力分布情況,在壓力測量領域具有廣泛的應用,開創(chuàng )了直觀測壓的新世紀。Fujifilm富士感壓紙Prescale是高度敏感的膠片,它會(huì )對所施加的壓力產生反應,壓紙被施壓時在膠片上會(huì )出現紅色區,色彩的濃度會(huì )隨著壓力的改變而改變。LLW感壓紙雙片型由兩個聚酯片基組成,一個涂有一層微囊生色物質,而另一個涂有顯色物質,施壓時微囊破裂,生色物質與顯色物質相互反應,紅色區出現在膠片上。使用兩個膠片時涂層要面對面。



富士Fujifilm Prescale感壓紙特點

便利地、直觀地檢查所施壓力的分布/均勻性

LLW超低壓感壓紙測量速度快,所提供的圖片直觀清晰

不同的色彩濃度表示的所施壓力甚至可以轉換成數值

高準確性,甚至在很短的施壓時間內,Prescale感壓紙的色彩變化的反應也是可靠的

超薄和溫定的膠片,有兩種Prescale型號,單片型和雙片型

可以將Prescale感壓薄膜裁切至您需要的尺寸,將它放置在任何您想測量壓力的地方

根據壓力水平提供了八種Prescale膠片,無需特殊設備或者裝置,成本低

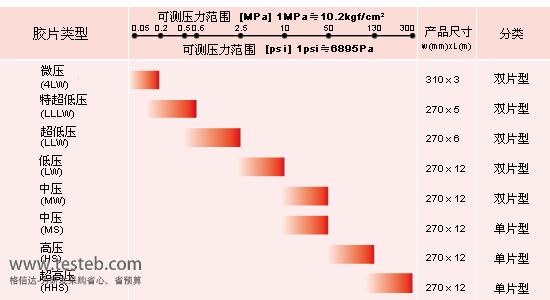

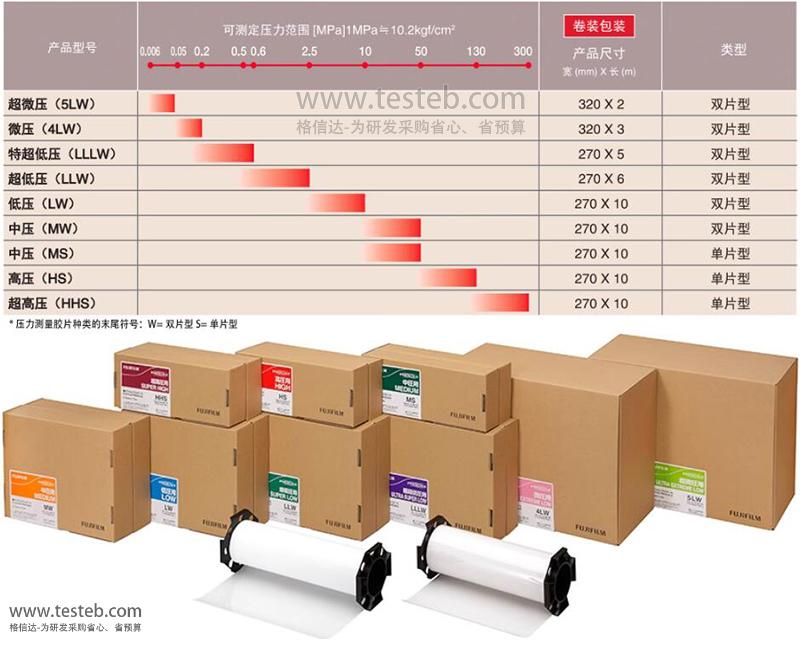

Fujifilm富士感壓紙型號規格表

型號 可測壓力范圍 1MPa=10.2kgf/C㎡ 產品尺寸 分類
4LW微壓感壓膠片 0.05-0.2 MPa 320mm*3m W雙片型
LLLW極低壓感壓紙 0.2-0.6 MPa 270mm*5m W雙片型
LLW超低壓感壓紙 0.5-2.5 MPa 270mm*6m W雙片型
LW低壓感壓紙 2.5-10 MPa 270mm*10m W雙片型
MW中壓 10-50 MPa 270mm*10m W雙片型
MS中壓 10-50 MPa 270mm*10m S單片型
HS高壓感壓紙 50-130 MPa 270mm*10m S單片型
HHS超高壓感壓薄膜 130-300 MPa 270mm*10m S單片型
誤差  ±10%或者更低 (在23°C、65% RH的條件下,通過密度計測量)
厚度 單片型(S) 100µm,雙片型(W) 100µm x2
操作環境 溫度范圍20°C∼35°C,濕度35% RH ∼ 80% RH



富士Fujifilm LLW雙片型感壓紙使用方法

正確裁切兩張Prescale膠片(A膠片在黑色袋內、C膠片在藍色袋內)

每個膠片的粗糙面相互面對、把膠片插入要測量壓力的地方

施壓,膠片上出現紅色區,而且顏色密度隨著壓力水平的改變而改變

拿出C膠片,并檢查壓力的分布情況

如要更精確的壓力值,請使用壓力分析系統

注意事項:操作具有極其低壓的膠片時要尤其注意,不要觸摸、摩擦或者彎曲成色紙張的表面



日本富士LLW超低壓壓敏紙應用實例

富士感壓紙適用于汽車、LCD、半導體及印刷電路板等行業

1. http://www.oznappies.com/download/201612/FUJIfilm_Prescale_LLW_dc.pdf

LLLW、LLW感壓薄膜測量鋰電池加熱塊是否壓力平均實例;LLLW極超低壓和LLW超低壓感壓紙檢測太陽能電池導電薄膜壓合裝置實例。

2. http://www.oznappies.com/download/201612/FUJIfilm_Prescale_LLW_dz.pdf

LLW超低壓感壓薄膜在顯示器、印刷電路板、食品藥品及包裝材料橡膠滾筒裝飾品質評估;LLLW、LLW感壓紙用于半導體制程真空圓晶吸嘴接觸均勻;超低壓LLW、低壓LW、中壓MS感壓紙檢查模具的接合平整度,以及堆疊機或疊層機的壓力平均度;LLLW極超低壓、超低壓LLW、低壓LW壓敏紙于手機行業確認組裝冶具的壓力均一性。

3. http://www.oznappies.com/download/201612/FUJIfilm_Prescale_LLW_ysbz.pdf

LLLW極超低壓、超低壓LLW、低壓LW感壓薄膜用于紙業印刷滾筒壓力平衡校準;富士LLW超低壓感壓紙膜在食品、藥品包裝等了解并調整熱封裝理想狀態;超低壓LLW感壓紙于造紙業檢查涂料加壓橡膠滾筒的磨損程度。
