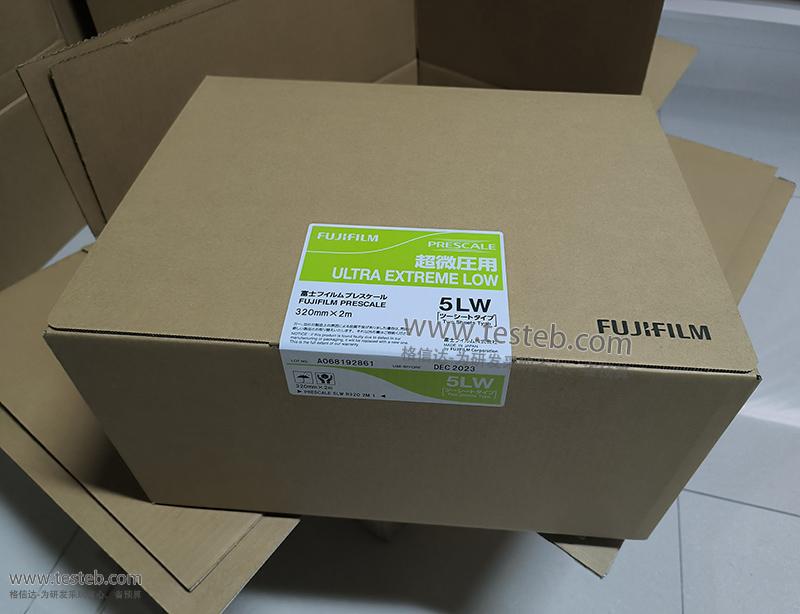

日本富士感壓紙Fujifilm 5LW超微壓力測試膠片0.006~0.05MPa

Fujifilm富士5LW超微壓感壓紙用于0.006~0.05MPa壓力測量,正負雙片型,施加壓力后,覆蓋有顯色劑的C膠片即對應顯示一定程度的顏色,根據色彩壓力對比表,目視即可簡單確認出表面壓力的分布和均一性,適用于液晶背光模組貼合的壓力調整,以及手機、打印機、半導體等行業。

感壓紙/壓敏紙品牌:富士Fujifilm
富士Fujifilm

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會(huì )得到省事省心的產品選型、價格報價服務!
5LW說明書
  • 富士Fujifilm感壓紙/壓敏紙5LW
  • 富士Fujifilm感壓紙/壓敏紙5LW
  • 富士Fujifilm感壓紙/壓敏紙5LW
  • 富士Fujifilm感壓紙/壓敏紙5LW
  • 富士Fujifilm感壓紙/壓敏紙5LW

5LW圖片

  • 5LW
  • 5LW
  • 5LW
  • 5LW
  • 5LW

富士Fujifilm 5LW 感壓紙/壓敏紙規格參數與圖片

富士FUJIFILM Prescale Sheets壓力測量膠片為可裁剪的類型,將壓力測量膠片預先裁剪后就變成了感壓紙,任何需要測試壓力的地方都可以使用,對于初次使用以及少量使用的人來說,感壓紙的尺寸非常便于使用,壓力測量變得更加容易。富士感壓紙膠片整體設有壓力測量感應,在受到壓力時會(huì )變成紅色,顏色濃度也會(huì )隨著壓力的大小而發生改變,能夠一目了然的檢查整個面的壓力分布情況,輕松測量壓力平衡、壓力分布、壓力大小。富士感壓紙覆蓋廣泛的壓力范圍0.006~300MPa,共有8款型號,9種類型,客戶可對照自己的需求進行選擇。

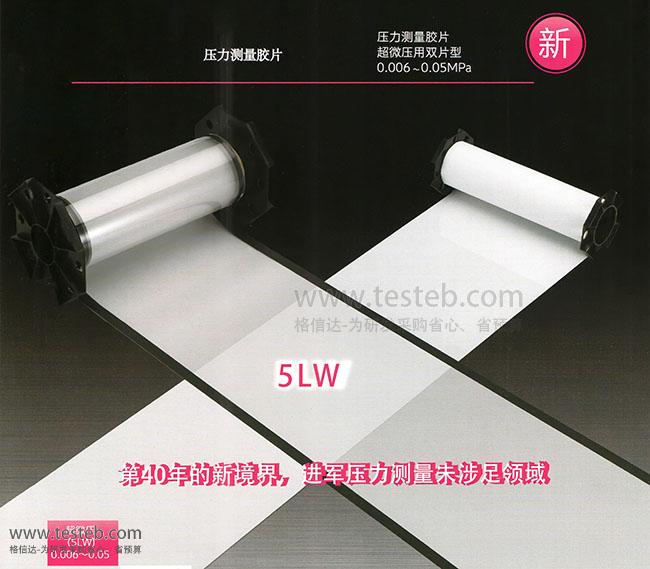

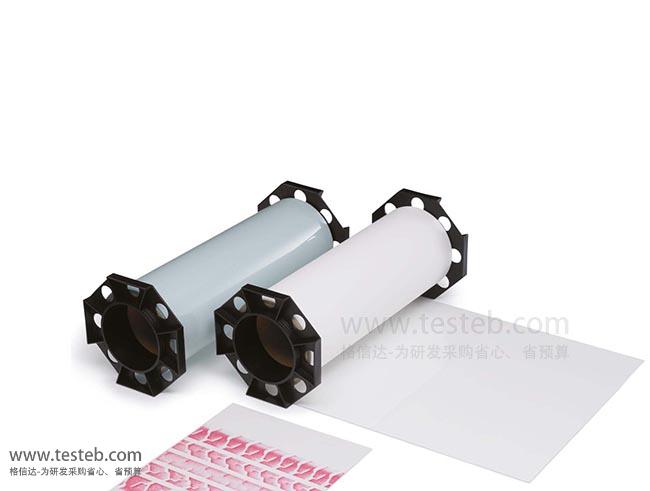

Fujifilm 5LW超微壓感壓紙為A、C雙片型,A膠片覆蓋發色劑微型膠囊、C膠片覆蓋顯色劑,把兩片涂層面貼合在一起使用,施加壓力后發色劑層的微型膠囊破裂,其中的發射器被顯示劑吸收顯示出紅色。根據色彩深度可識別測量0.006~0.05MPa壓力,短時間內完成測量,可以目視確認出表面壓力的分布和均一性,也可以通過FPD-8010E壓力圖像分析系統對表面壓力進行數字化處理。

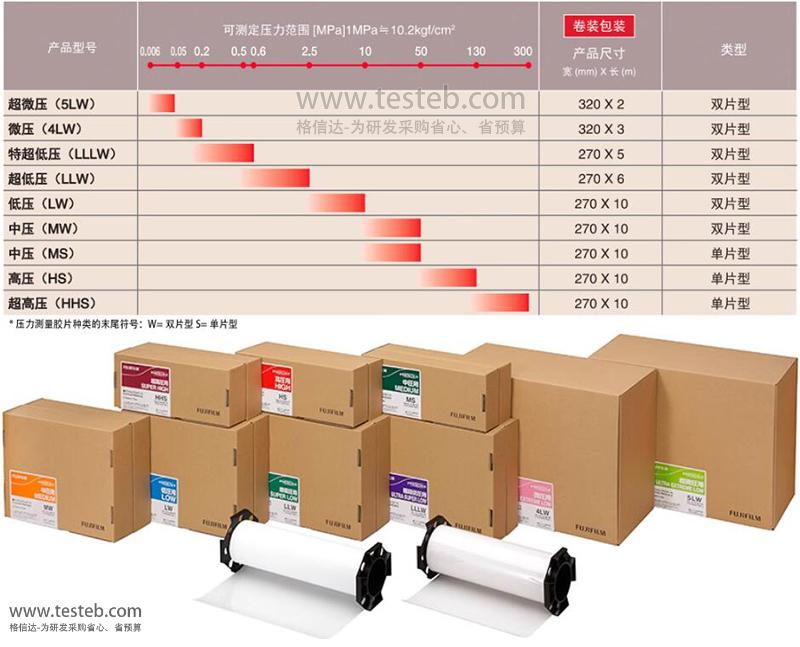

日本富士感壓紙型號規格表

型號 可測壓力范圍 1MPa=10.2kgf/C㎡ 產品尺寸 分類
5LW超微壓感壓紙 0.006~0.05MPa 320mm*2m W雙片型
4LW微壓感壓紙 0.05-0.2 MPa 320mm*3m W雙片型
LLLW特超低壓感壓紙 0.2-0.6 MPa 270mm*5m W雙片型
LLW超低壓 0.5-2.5 MPa 270mm*6m W雙片型
LW低壓 2.5-10 MPa 270mm*10m W雙片型
MW中壓 10-50 MPa 270mm*10m W雙片型
MS中壓 10-50 MPa 270mm*10m S單片型
HS高壓感壓紙 50-130 MPa 270mm*10m S單片型
HHS超高壓 130-300 MPa 270mm*10m S單片型
誤差  ±10%或者更低 (在23°C、65% RH的條件下,通過密度計測量)
厚度 單片型(S) 100µm,雙片型(W) 100µm x2
操作環境 溫度范圍20°C∼35°C,濕度35% RH ∼ 80% RH

富士5LW感壓紙規格文檔http://www.oznappies.com/download/201908/Fujifilm_5LW_Prescale.pdf

富士感壓紙

Fujifilm壓力圖像分析系統

FPD-8010E壓力圖像分析系統可以對壓力測量膠片/感壓紙的施壓發色樣本進行更加精密、多方面數據分析,可以在電腦上實現壓力的可視化及其數據分析,包括壓力分析、壓力數據輸出功能、局部放大功能、超長合成功能,能夠無限應用于各種產品的開發、設計、生產設備的改良、維護保養等方面。
