Graphtec GL240便攜式溫度數據記錄儀具有10個絕緣通道,支持溫度、電壓、濕度、邏輯和脈沖信號采集,可最快在10ms間隔采樣速度下收錄數據,支持遠程監視及數據記錄的無線LAN傳輸功能。
數據采集器/溫度記錄儀品牌:圖技Graphtec

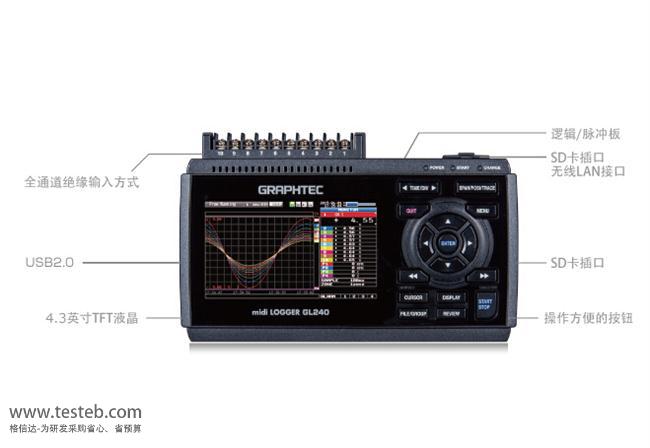

日本圖技GRAPHTEC GL240溫度記錄儀是GL220記錄儀升級型號,電壓直接輸入升級到100V,具有無線通訊功能,可以和GL100、電腦等終端直通過無線通訊。圖技GL240記錄儀標配10通道,可最快在10ms下收錄數據,標配4GB存儲卡進行可信性高的長時間測量,收錄的數據文件為GBD或者CSV格式,采用外置SD卡存儲最大支持32G存儲卡。
采用各類輸入信號不受他通道影響的全通道絕緣輸入方式,能進行各種測量
電壓:20mV~100V、1-5 V/F.S.
溫度:熱電偶R,S,B,K,E,T,J,N,W (WRe5-26)(測溫線需另外單獨購買,常用美國Omega TT-K-30熱電偶感溫線)
濕度:0~100% (需加裝選件B-530)
脈沖:4ch累計·瞬時·轉速
邏輯:4ch
gl240記錄儀溫度采樣速度100ms,電壓信號采樣最快在10ms下收錄數據
標配4GB SD存儲卡進行3天至365天長時間溫度數據記錄
依據各通道的條件設置,警報信號可輸出至4個警報輸出口
標配PC軟件是品用于測定數據的顯示和保存,控制GL240以及其它追加功能
midi LOGGER GL240數據采集器通過裝載選件的GL無線LAN (B-568)模塊后,可進行無線通信
模擬輸入通道數 | 10通道 | |

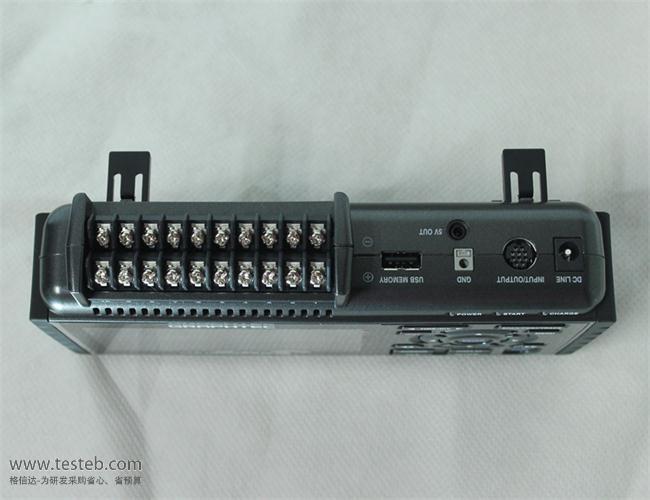

外部輸入輸出 | 輸入 | 觸發輸入或外部采樣輸入1ch,邏輯輸入或脈沖輸入4通道 |
輸出 | 報警輸出4ch | |
GL240數據記錄儀采樣間隔 | 10ms ~1h(10ms到50ms僅為電壓,只有有限的通道)外部 | |
時間刻度 | 1s ~ 24h /刻度 | |
觸發功能 / 警報判斷 |
觸發動作 |
通過觸發啟動或停止收錄數據 動作的重復 OFF ON(自動準備) |
外部觸發 | 開始:OFF關閉、輸入信號測量值、警報、外部輸入、指定時間(時鐘)、一定時間(星期或時間) | |
停止:OFF關閉、輸入信號測量值、警報、外部輸入、指定時間(時鐘)、一定時間(星期或時間) | ||
條件觸發 | 組合:OR和AND | |
模擬:上升、下降、范圍內、范圍外 脈沖:上升、下降、范圍內、范圍外 |
||
邏輯:上升、下降 | ||
警報輸出 | 輸入信號為警報值時輸出信號,每個通道可單獨指定輸出口 | |
脈沖輸入 | 累計 |
累計開始后的脈沖數 50,500,5 K,50 K,500 K,5M,50M,500M C/ F.S.(脈沖數/滿量程) |
瞬時 |
計算各個采樣周期內的脈沖數 50,500,5 K,50 K,500 K,5M,50M,500M C/ F.S.(脈沖數/滿量程) |
|
轉數 |
RPM模式,一個采樣周期內的脈沖數 轉換成 數/min,可以對1轉的脈沖數進行設定 50,500,5 K,50 K,500 K,5M,50M,500M rpm/ F.S.(轉數/滿量程) |
|
運算功能 | 通道間 | 通道間模擬信號的加、減、乘、除 |
統計運算 | 從平均值、峰值、最大值、最小值、實際值中選擇2種進行運算 | |
檢索功能 | 針對已收錄的數據,檢測模擬信號等級、脈沖值、邏輯值或警報發生點 | |
PC I/F | 高速USB2.0,無線LAN(使用B-568選件) | |
存儲設備 | SD存儲卡(SDHC、最大32G)、配2接口 | |
數據回放 | Graphtec GL240記錄儀收錄的數據(GDB或者CSV格式) | |
使用環境 | 0 ~ 45℃, 5 ~ 85 %RH,(電池驅動時0~40 ℃,充電時15~35℃) | |
額定電源 |
AC適配器100V~240V,50/60 Hz,標配電源適配器一個 DC直流電源驅動DC 8.5V~24 V,另需DC驅動線選件B-514 鋰電池組 7.2V DC,200mAh 電池選件B-569 |
|
消耗功率 | 36 VA以下 | |
尺寸重量 | 118 X 117 X 42 mm,重約500g(不包括AC適配器和電池) |
更多技術參數請參考gl240記錄儀說明書http://www.oznappies.com/download/201608/Graphtec_GL240_GL840.pdf
型號 | 通道數 | 可擴展至 | 采樣頻率 | 無線LAN傳輸 | 測量信號 |
GL100可換傳感器記錄儀 | 視傳感器定 | - | - |
GL100-WL有 GL100-N無 |
電壓、溫度、濕度、電流、電力、 脈沖、邏輯、加速度、照度、CO2 |
GL220記錄儀 | 10 | - | 10ms | - | 電壓、溫度、濕度、脈沖、邏輯 |
GL240存儲記錄儀 | 10 | - | 10ms | 可選 | 電壓、溫度、濕度、脈沖、邏輯 |
GL820數據存儲記錄儀 | 20 | 200 | 10ms | - | 電壓、溫度、濕度、脈沖、邏輯 |
GL840數據記錄儀 | 20 | 200 | 10ms | 可選 |
電壓、溫度、濕度、電流、電力、 脈沖、邏輯、加速度、照度、CO2 |
GL900-4 高速數據記錄儀 | 4 | - | 10μs | - | 電壓、溫度、濕度、脈沖、邏輯 |
GL900-8 高速數據采集器 | 8 | - | 10μs | - | 電壓、溫度、濕度、脈沖、邏輯 |
GL7000模塊式記錄儀 | 2-16 | 112 | 15ns | - |
電壓、溫度、濕度、應變、脈沖、邏輯、 輸出、高電壓、加速度 |
