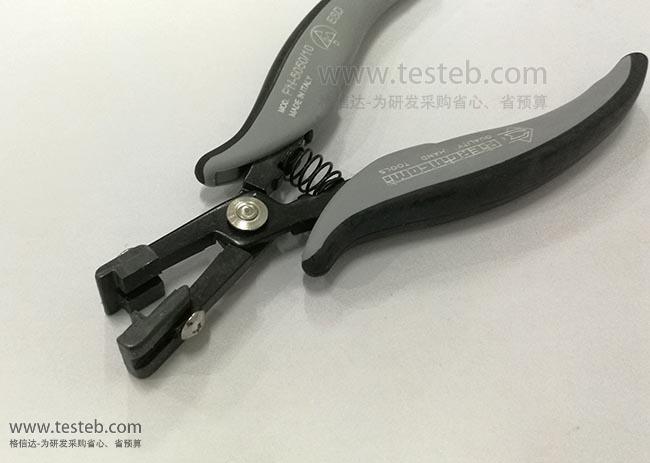

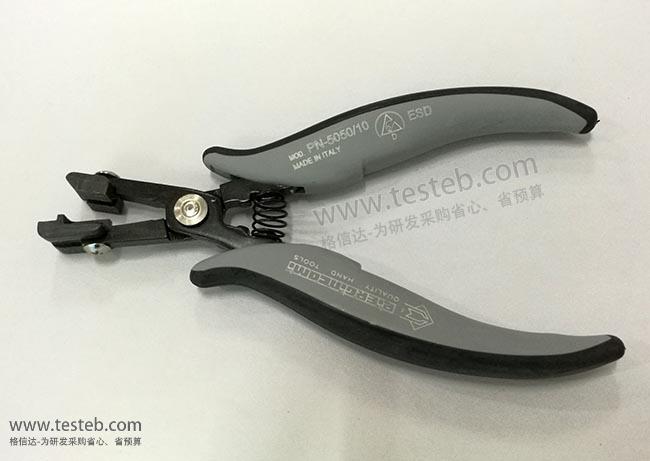

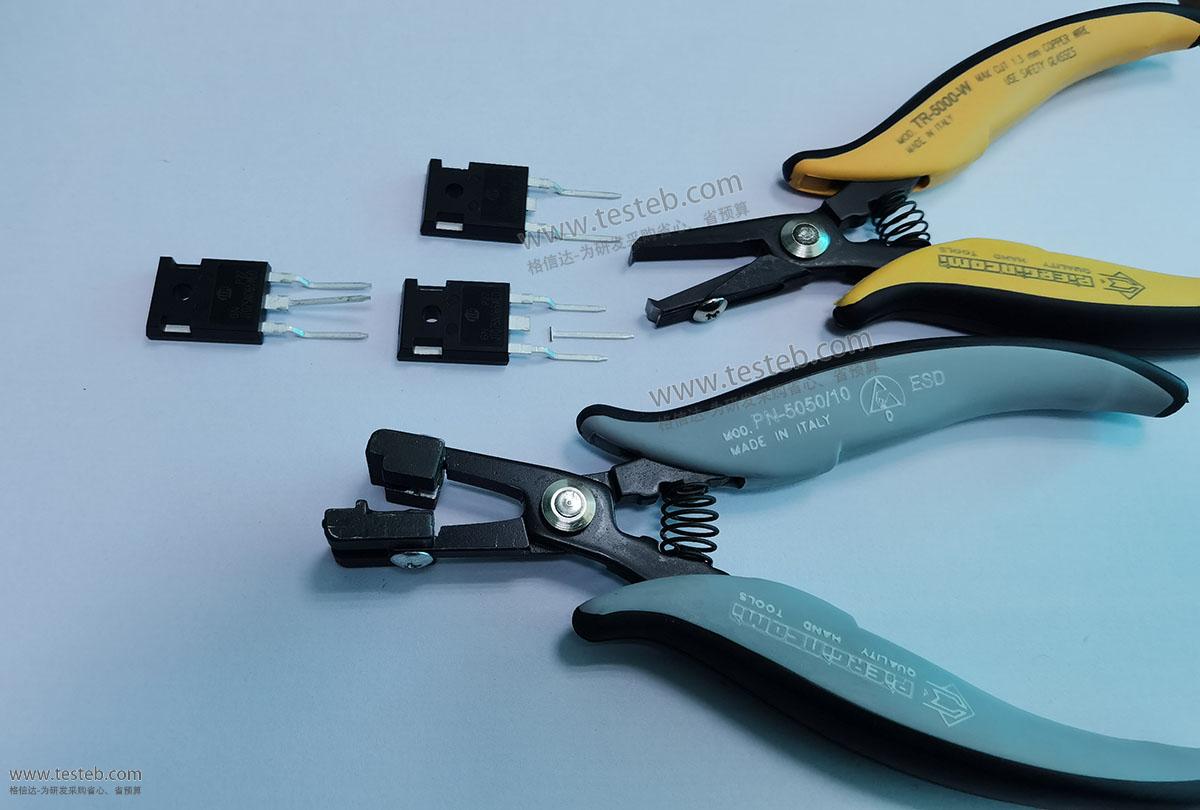

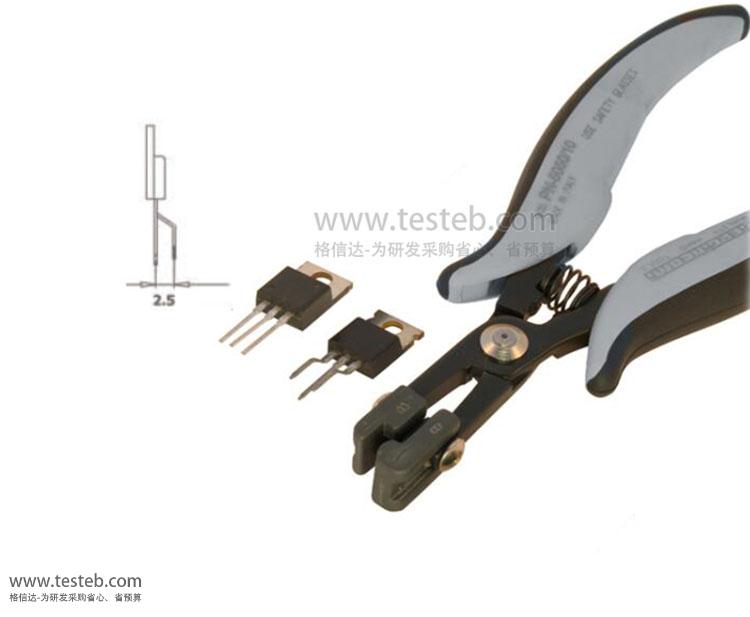

意大利Piergiacomi皮爾杰克PN-5050/10成型鉗能將TO220三極管元件兩邊引腳折彎成兩次90度直角,使之成U型臺階狀,兩邊比中心引腳前踢2.5mm,根據人體工程學設計折彎工具鉗子,輕巧堅硬,能有效達到省力效果。
意大利皮爾杰克PIERGIACOMI提供各種規格的管腳折彎整型工具鉗子 ,采用高碳鋼材質,輕巧堅硬,根據人體工程學設計,能有效達到省力效果。Piergiacomi PN-5050/10成型鉗能將TO220元件兩邊引腳折彎成兩個直角使之成U型臺階狀,兩邊比中心引腳前踢突出2.5mm。
PN-5050D:把TO220元件中心引腳折直角并比兩邊高出3.81mm
PN-5050/3D成型鉗:把TO220、TO247元件中心引腳折彎成突起5.08mm
PN-5050/14D:對TO220元件中心引腳整型高出3.0mm的折彎工具鉗
PN-5050/15D折彎鉗:對TO220元件中心引腳進行折彎突起,腳距2.54mm
PN-5050/4D管腳成型鉗:對T0220、T0247元件邊緣引腳成型腳距5.08mm
PN-5050/10D成型鉗:對TO220元件邊緣引腳折90度直角成型前踢2.54mm
PN-5050/16D成形鉗:對TO220、TO247元件邊緣引腳成型腳距3.81mm
皮爾杰克PN-5050/38D:對T0220五引腳元件1-3-5引腳成型腳距3.0mm
PN-5050/54D:對T0220五引腳元件1-3-5引腳成型腳距2.54mm
PN-5050/36D:對T0220五引腳元件2-4引腳成型腳距3.0mm
PN-5050/53D:對T0220五引腳元件2-4引腳成型腳距2.54mm
PN-5050/6D成形鉗:對TO220元件一次性將引腳彎折90度,中心引腳比邊緣引腳長2.54mm…
PN-5050/17D折彎鉗:把TO220元件引腳折彎90度直角,且中間腳比兩邊引腳突出長度3.8mm
PN-5050/47D:把7引腳TO220元件管腳一次性全部彎折90度角,且2、4、6腳比1、3、5、7短2.5mm

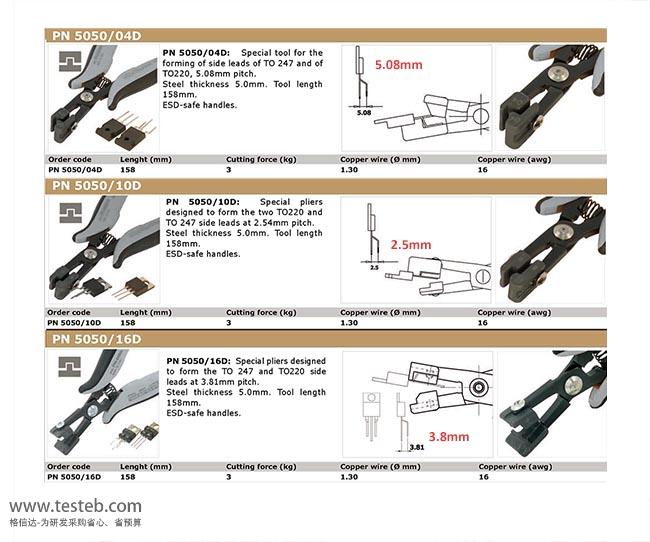

TO元件管腳整型鉗規格http://www.oznappies.com/download/201712/Piergiacomi_PN5050_10_16.pdf
型號 | 類型 | 適用元件 | 成型規格 | 剪徑/線規/剪切力度 | 鉗子規格 |
PNR-30 | C型鉗 |
C型元件, 電阻電容等 |
彎45°,弧后留1.5mm長距離 | Φ1.02mm,18awg,3.0kg |
長度145mm 鉗口厚度3.0mm |
PNG-5000 | C型成型鉗 |
電容、電阻、 二極管引腳等 |
距離2.8mm,弧直徑3.5mm | Φ1.02mm,18awg,3.0kg |
長150mm 鉗口厚度5.0mm |
PNR-5000 | C、O型鉗 |
電容、電阻、 二極管引腳等 |
元件距離3~16mm可調, 引腳留2.5mm |
Φ1.02mm,18awg,3.0kg |
長150mm 鉗口厚度5.0mm |
PTR-30C | C型、O形 | 電阻電容等 | 弧后引腳留長3.0mm | Φ1.02mm,18awg,3.0kg |
長150mm 鉗口厚度3.0mm |
PTR-30-C/5 | C型、歐形 | 電阻電容等 | 弧后引腳留長4.0mm | Φ1.30mm,16awg,5.5kg |
長150mm 鉗口厚度3.0mm |
PTR-30L | L型成形鉗 | 電阻等元件 | 元件引腳成L型,留2.54mm | Φ1.02mm,18awg,3.0kg |
長度145mm 鉗口厚度3.0mm |
PPR-5001 | U型成型鉗 | 電阻等元件 | 元件引腳U型成型,寬10.16mm | Φ0.6~0.8mm,22~20awg,3.0kg |
鉗頭寬15mm 鉗頭長31.5mm |
PPR-5002 | U型成型 | 電阻等元件 | 元件引腳U型成型,寬12.70mm | Φ0.6~0.8mm,22~20awg,3.0kg |
鉗頭寬18mm 鉗頭長31.5mm |
PPR-5003 | U型成型 | 電阻等元件 | 元件引腳U型成型,寬15.24mm | Φ0.6~0.8mm,22~20awg,3.0kg |
鉗頭寬13mm 鉗頭長31.5mm |
PN-5040/7D | 90度角成型 | 電阻等元件 | 元件90°成型,最小距離5mm | Φ1.3mm,16awg,3.0kg |
鉗口厚度5.0mm 距離折角除最小5mm |
PN-5050D | TO元件成型 | TO220元件 | 中心引腳距離3.81mm | Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/3D | TO元件成型 | TO220、TO247 | 中心引腳距離5.08mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/04 | TO元件成型 | TO220、TO247 | 邊緣引腳距離5.08mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/10 | TO元件成型 | TO220元件 | 邊緣引腳距離2.54mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/14 | TO元件成型 | T0220元件 | 中心引腳距離3.0mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/15 | TO元件成型 | T0220元件 | 中心引腳距離2.5mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/16 | TO元件成型 | T0220、T0247 | 邊緣引腳距離3.81mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/36 | TO元件成型 | TO220元件5引腳 | 2-4引腳距離3mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/38 | TO元件成型 | TO220元件5引腳 | 1-3-5引腳距離3mm | Φ1.3mm,16awg,3.0kg |
長158mm 鉗口厚度5.0mm |
PN-5050/6 | TO元件成型 | TO220元件 | 引腳折彎90度直角,中心多長2.54mm | Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/7 | TO元件成型 | TO220元件 | 引腳折彎90度直角,中心少短2.54mm | Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/21 | TO元件成型 | TO220元件5引腳 |
引腳折彎90度直角 1-3-5比2-4少短2.54mm |
Φ1.3mm,16awg,3.0kg |
長155mm 鉗口厚度5.0mm |
PN-5050/(*) | TO元件成型鉗,T0220元件3、5、7引腳,一次性將元件引腳折彎并保留不同長度區別,具體需求選型請聯系咨詢 |
