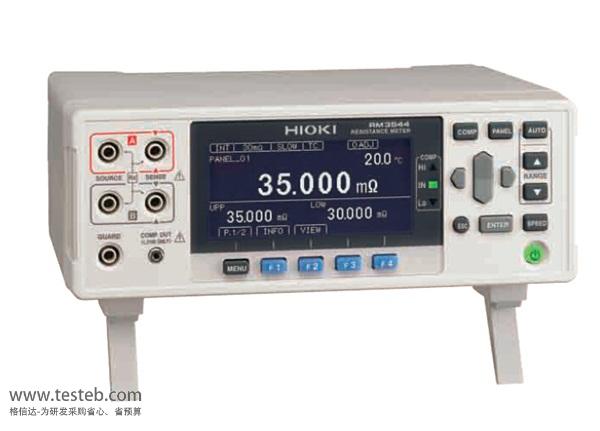

日置HIOKI RM3544微歐計量程范圍0.000mΩ~3.5MΩ,最小分辨率1μΩ,基本精度0.02%,通過4端子法可高速高精度地測量馬達/變壓器等線圈、電源觸點的微電阻,能在生產線驗收檢測等各種現場輕松使用的功能以及界面操作。
HIOKI用于生產線、維護保養的微電阻計RM3544/RM3544-01數字微歐計通過4端子法可高速并高精度地測量馬達·變壓器等線圈、電源觸點的接觸電阻,保險絲或電阻器、導電橡膠、板材等各種材料的直流電阻。日置RM3544微歐計適用于生產線上的調整·檢查或驗收測試。RM3548微電阻計則擁有便攜式的外形,可測量從µΩ到MΩ的電阻,適用于各種電機繞組的溫升實驗和大型設備的生產或維護保養。
基本精度0.02%,最小分辨率1μΩ,最大測試電流300mA,量程范圍0.000mΩ~3.5MΩ
通過保護端口使用的探頭并提高測試電流,實現抗干擾測量
日置微電阻計RM3544能在生產線·驗收檢測等各種現場輕松使用的功能以及界面·操作
通過附帶端口保護的超耐用探頭和提升測量電流,以往機型HIOKI 3540相比增強了抗干擾性測量
通過易于辨別的聲音和光來判斷合格與否使用比較判斷燈(選件)和大音量的判斷音,可在生產現場準確判斷合格與否
帶適合NPN/PNP的EXT I/O接口,可用于各種自動產線中(RM3544-01)

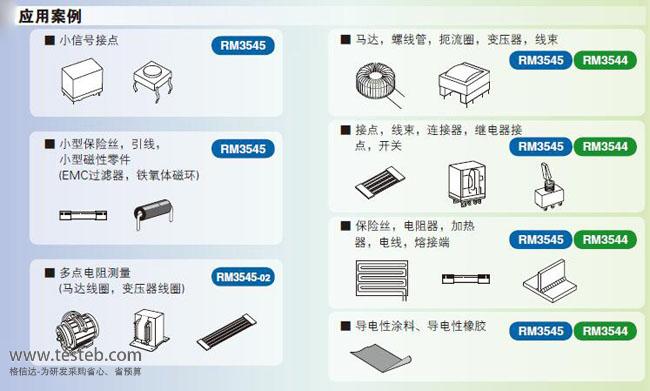

RM3544微歐計應用:馬達、變壓器、螺線管,線束、連接器、繼電器、開關,加熱器及導電性材料電阻測量
電阻測量 檔位量程 |
30 mΩ (最大顯示35.000 mΩ, 分辨率1 μΩ)~ 3 MΩ量程 (最大顯示3.5000 MΩ, 分辨率100 Ω), 9檔切換 基本精度: ±0.020 % rdg. ±0.007 % f.s. |
測量電流 | [30mΩ量程時] DC 300 mA~[3MΩ量程時] DC 500 nA |
開路端口電壓 | 最大DC 5.5 V |
溫度測量 | -10.0~99.9℃, 基本精度: ±0.50℃ (和溫度探頭Z2001的組合精度) |
測量速度 | FAST (50Hz: 21ms, 60Hz: 18ms), MED (101ms), SLOW (401ms) |
顯示更新率 | 無規定 |
功能 | 溫度補償功能,比較器(ABS/REF%),鎖鍵(OFF/菜單鎖定/全部鎖定),顯示位數選擇功能(5位/4位),電源頻率設置(AUTO/50Hz/60Hz),縮放,判斷音設置,自動保持,平均值,面板保存/讀取 |
存儲功能 | 無 |
通訊接口 | [僅RM3544-01] 從RS-232C/打印機 (RS-232C)/USB中選擇任意一種 |
電源 | AC100~240 V, 50/60 Hz, 額定功率: 15 VA |
體積及重量 | 215W × 80H × 166D mm, [RM3544] 0.9 kg, [RM3544-01] 1.0 kg |
附件 |
[RM3544微歐計] 電源線×1, 夾型測試線L2101×1, 使用說明書×1, 保險絲×1 [RM3544-01] 電源線×1, 夾型測試線L2101 ×1, EXT I/O用公頭連接器×1, 使用說明書×1, 應用光盤×1, USB連接線(A - B 型) ×1, 保險絲×1 |

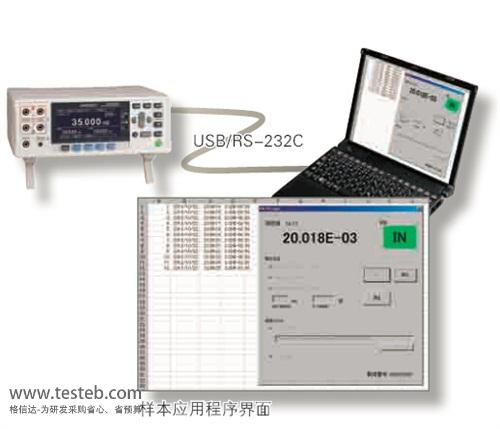

HIOKI RM3544-01型號包含EXT I/O、通訊接口(RS232C,USB),可將測量值與提前設置好的參考值或范圍進行比較,顯示判斷結果并輸出,也可一起輸出至EXT I/O。
日置RM3544/RM3548微歐計規格說明書http://www.oznappies.com/download/201501/20150104145401_343.pdf
量程檔位 | 最大測量范圍/分辨率 | 精度±(%rdg. + %f.s.) | 測量電流 | 開路電壓 | |
FAST | MED/SLOW | ||||
30mΩ | 35.000mΩ,1μΩ | 0.030+0.080 | 0.030+0.070 | 300mA | 5.5Vmax |
300mΩ | 350.00mΩ,10μΩ | 0.025+0.017 | 0.025+0.014 | 300mA | |
3Ω | 3.5000Ω,100μΩ | 0.025+0.017 | 0.025+0.014 | 30mA | |
30Ω | 35.000Ω,1mΩ | 0.020+0.010 | 0.020+0.007 | 10mA | |
300Ω | 350.00Ω,10mΩ | 0.020+0.010 | 0.020+0.007 | 1mA | |
3kΩ | 3.5000kΩ,100mΩ | 0.020+0.010 | 0.020+0.007 | 1mA | |
30kΩ | 35.000kΩ,1Ω | 0.020+0.010 | 0.020+0.007 | 100μA | |
300kΩ | 350.00kΩ,10Ω | 0.040+0.010 | 0.040+0.007 | 5μA | |
3MΩ | 3.5000MΩ,100Ω | 0.200+0.010 | 0.200+0.007 | 500nA |
