HIOKI日置LR8431-30溫度記錄儀便攜式10通道數據采集器

日置記錄儀LR8431-30 10通道數據采集器所有通道都絕緣,可用于測量存在電位差的被測物的溫度、電壓,量程范圍-200℃~2000℃,直流電壓100mV~60V,脈沖累積0~1000M count,記錄間隔10ms~1小時。

數據采集器/溫度記錄儀品牌:日置HIOKI
日置HIOKI

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
  • 日置HIOKI數據采集器/溫度記錄儀LR8431-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8431-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8431-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8431-30
  • 日置HIOKI數據采集器/溫度記錄儀LR8431-30

LR8431-30圖片

  • LR8431-30
  • LR8431-30
  • LR8431-30
  • LR8431-30
  • LR8431-30

日置HIOKI LR8431-30 數據采集器/溫度記錄儀規格參數與圖片

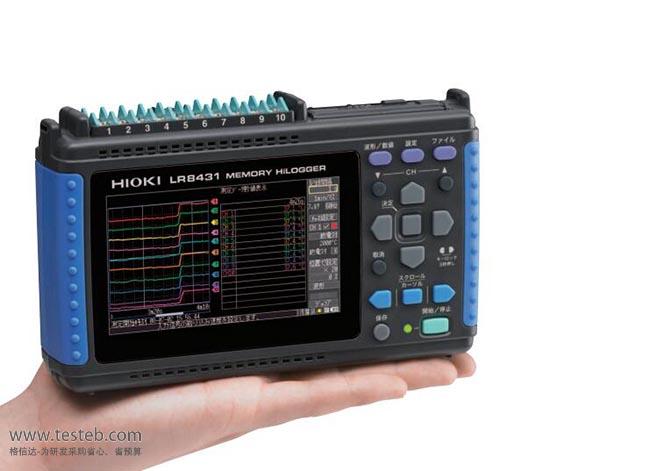

日本日置HIOKI LR8431-30數據采集器具有手掌大小的輕便尺寸,輕巧機身,簡單操作。LR8431-30溫度記錄儀配備10通道各種傳感器輸出(直流電壓)或熱電偶溫度測量,并備有脈沖輸入4ch/報警輸出1ch,使用CF卡或者U盤實時保存,可長時間記錄。測量時無需擔心不同電位被測物的溫度,電壓測量。lr8431-30便攜式數據采集儀模擬輸入10ch的所有通道都是絕緣的,即使熱電偶和電壓輸入等同時測量,也不會受到干擾且沒有觸電危險。針對EV·HV·PHV等電子化汽車的研發時,為了對應負載急變的測量要求,需要多通道10ms的采樣能力,本儀器所有通道都能實現10ms高速測量。



日置記錄儀HIOKI LR8431-30規格參數

通道數 模擬10ch掃描絕緣輸入(帶M3壓緊端子的端子板)
+脈沖輸入4ch(脈沖輸入的通道全部和主機共地)
測量對象 [電壓]100mV~60V,1-5V f.s.,6檔量程,最高分辨率5μV
[溫度:熱電偶] -200℃~2000℃,1檔量程(K, J, E, T, N, R, S, B),分辨率0.1℃
[溫度:熱電阻]無此功能
[濕度]無此功能
[脈沖累積] 0~1000M count,1檔量程(無電壓a 接點,開路集電極為電壓輸入),最高分辨率1count
[轉數變化] 0~5000/n (r/s) f.s. ,1檔量程 (和脈沖累積相同的輸入信號),
                 分辨率1/n (r/s) ※n為每1轉的脈沖數時1~1000
顯示屏 lr8431 30溫度記錄儀4.3英寸WQVGA-TFT彩色液晶屏幕(480 × 272點)
最大輸入電壓 DC 60V (模擬輸入),DC -5V ~ 10V (脈沖輸入)
對地間最大額定電壓 AC 30Vrms或DC 60V (輸入通道和外殼間,各輸入通道之間外加的安全電壓)
記錄間隔 10ms~1小時,19種設置(每個記錄間隔都是所有通道高速掃描)
數字濾波器 OFF/50Hz/60Hz(自動設置切斷頻率)
存儲容量 日置記錄儀內存3.5MW,CF卡/U盤(保證HIOKI原裝CF卡的操作)
外部接口 USB2.0系列迷你B×1,
功能:PC控制,將CF卡內的測量數據傳輸至電腦(U盤內的數據不能通過USB通訊傳輸至電腦)
CF卡/U盤的驅動間可復制
功能 實時保存至CF卡/U盤,數值運算等
電源 AC 適配器Z1005 (AC100 ~ 240V,50/60Hz),
選配電池組9780 / 連續使用時間:約2.5h,
12V電池(DC10 ~ 16V,連接線請來電咨詢,配線為3m 以內)
尺寸重量 176W × 101H × 41Dmm,550g (未安裝電池組9780時)
LR8431 30標配附件 主機、AC電源適配器Z1005、USB連接線、
測量指南、CD-R (數據采集應用軟件Logger Utility,使用說明書PDF版)
選配附件 測溫線需另外單獨購買,常用美國Omega TT-K-30熱電偶感溫線
9780電池組(室外使用時需要)、9641脈沖輸入連接線、9830 2G存儲卡CF

日置LR8431-30記錄儀說明書http://www.oznappies.com/download/201503/hioki-lr8431-30.pdf



LR8431-30數據采集器在不同采樣率下的存儲時間長度

記錄間隔/采樣率 內存(7MB) 內存256MB 512M內存 1G內存 2G存儲卡
10ms 32m 19h 37m 1d 15h 14m 3d 06h 29m 6d 12h 58m
20ms 1h 04m 1d 15h 14m 3d 06h 29m 6d 12h 58m 13d 01h 57m
50ms 2h 40m 4d 02h  6m 8d 04h 13m 16d 08h 26m 32d 16h 53m
100ms 5h 21m 8d 04h 13m 16d 08h 26m 32d 16h 53m 65d 09h 47m
200ms 10h 43m 16d 08h 26m 32d 16h 53m 65d 09h 47m 130d  19h 35m
500ms 1d 02h 49m 40d 21h 07m 81d 18h 14m 163d  12h 29m 327d  00h 59m
1s 2d 05h 39m 81d 18h 14m 163d  12h 29m 327d  00h 59m - 略 -
2s 4d 11h 18m 163d  12h 29m 327d  00h 59m - 略 - - 略 -
5s 11d 04h 16m - 略 - - 略 - - 略 - - 略 -

注:以上數據為所有通道記錄時(模擬10ch+脈沖4ch+報警1ch),記錄通道越少,最大記錄時間越長;超過365天的略



HIOKI LR8431-30溫度數據記錄儀應用

存儲記錄儀數據和圖像數據的同步播放/分析

電氣汽車 (EV) 用快速充電器的效率測量

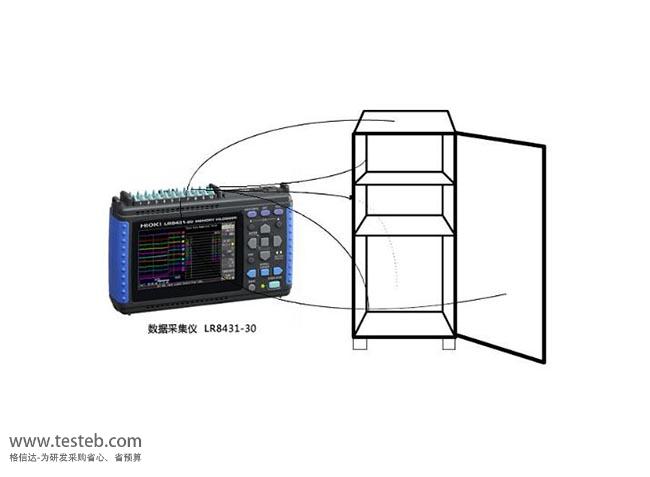

測量冰箱的溫度分布

藥品評估的溫度記錄

干冰和保冷劑的保冷效果的評估

使用無線LAN的數據記錄儀測試

測量冷卻效率

滅菌裝置的溫度測量

定影輥的表面溫度管理
