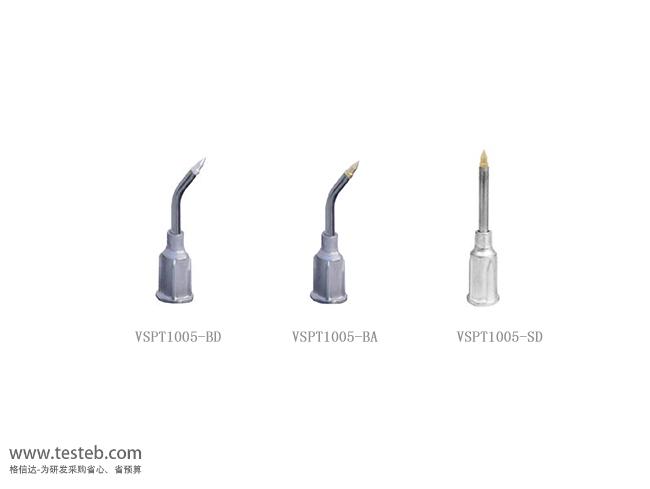

Virtual VSPT1005-BD微型吸筆頭為聚甲醛樹脂材質,軟質材料Delrin聚甲醛樹脂具有無痕及ESD防靜電性能,彎頭狀吸針直徑0.25mm*0.13mm,用于wafer晶圓切片之后的晶粒裸die芯片吸取轉移,以及細微尺寸工件的拾取,安全潔凈。
與Virtual電動真空吸筆配套使用,如TV-1000真空吸筆機、V8100A可調吸力真空吸筆

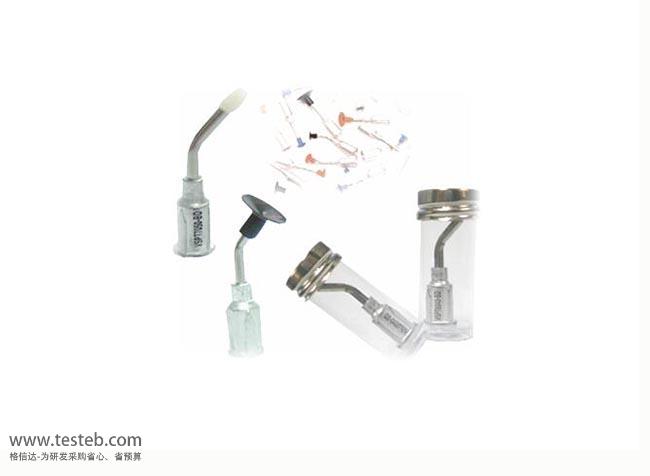

專門用于硅晶片切割之后吸取裸die芯片晶粒,安全高效,多種尺寸吸咀可選
聚甲醛樹脂塑料吸筆頭,米色,ESD防靜電,軟性可防止元件機械性損傷,耐溫100℃,如VSPT1005-BD吸筆頭
縮醛吸頭,黑色,非ESD安全,吸針耐溫100℃
聚酰亞胺吸頭,橄欖色,非ESD安全,耐高溫達232℃溫度,如VSPT6040-BT
鍍金黃銅吸咀,耐高溫吸筆頭,導電,耐高溫溫度范圍260℃

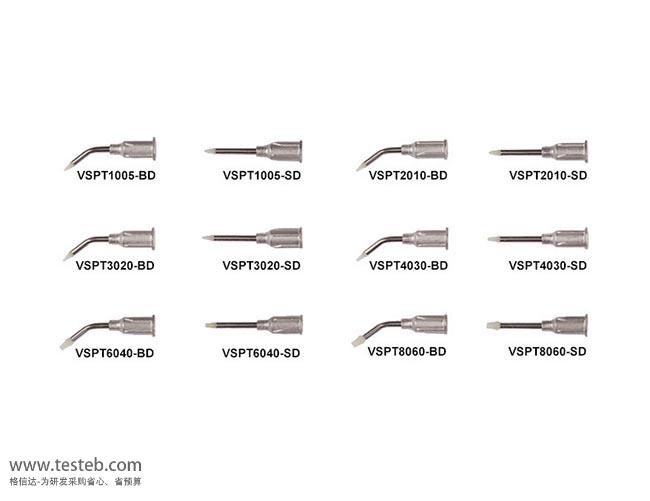

8種常用尺寸吸筆頭可供選擇,彎頭、直頭吸咀,聚甲醛樹脂、耐高溫聚酰亞胺
型號 | 形狀 | 規格尺寸OD外經 x ID內徑 | 材質 |
VSPT0803-BD極細吸筆頭 | Bent彎頭 | 0.008” (0.203mm) x 0.003” (0.076mm) | Delrin聚甲醛樹脂 |
VSPT0803-SD細型吸筆頭 | Straight直頭 | 0.008” (0.203mm) x 0.003” (0.076mm) | Delrin聚甲醛樹脂 |
VSPT0803-BA微細吸筆頭 | Bent彎頭 | 0.008” (0.203mm) x 0.003” (0.076mm) | Acetal縮醛樹脂 |
VSPT0803-SA微晶吸筆頭 | Straight直頭 | 0.008” (0.203mm) x 0.003” (0.076mm) | Acetal縮醛樹脂 |
VSPT1005-BD真空吸筆頭 | Bent彎頭 | 0.010” (0.25mm) x 0.005” (0.13mm) | Delrin聚甲醛樹脂,ESD防靜電 |
VSPT2010-BD微晶吸頭 | Bent彎頭 | 0.020” (0.51mm) x 0.010” (0.25mm) | Delrin聚甲醛樹脂,ESD防靜電 |
VSPT2515-BD | Bent彎頭 | 0.025” (0.64mm) x 0.015” (0.38mm) | Delrin聚甲醛樹脂,ESD防靜電 |
VSPT3020-BD微型吸筆頭 | Bent彎頭 | 0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
VSPT4030-BD吸筆頭 | Bent彎頭 | 0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
VSPT6040-BD | Bent彎頭 | 0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
VSPT7050-BD | Bent彎頭 | 0.070” (1.78mm) x 0.050” (1.27mm) | 同上 |
VSPT8060-BD | Bent彎頭 | 0.080” (2.00mm) x 0.060” (1.52mm) | 同上 |
VSPT1005-SD直咀吸筆頭 | Straight直頭 | 0.010” (0.25mm) x 0.005” (0.13mm) | 同上 |
VSPT2010-SD直型吸頭 | Straight直頭 | 0.020” (0.51mm) x 0.010” (0.25mm) | 同上 |
VSPT2515-SD | Straight直頭 | 0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
VSPT3020-SD | Straight直頭 | 0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
VSPT4030-SD | Straight直頭 | 0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
VSPT6040-SD | Straight直頭 | 0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
VSPT7050-SD | Straight直頭 | 0.070” (1.78mm) x 0.050” (1.27mm) | Delrin聚甲醛樹脂,ESD防靜電 |
VSPT8060-SD | Straight直頭 | 0.080” (2.00mm) x 0.060” (1.52mm) | Delrin聚甲醛樹脂,ESD防靜電 |
VSPT1005-BA VSPT1005-SA |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Acetal縮醛樹脂,非ESD |
VSPT2010-BA VSPT2010-SA |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Acetal縮醛樹脂,非ESD |
VSPT2515-BA VSPT2515-SA |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | 同上 |
VSPT3020-BA VSPT3020-SA |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 同上 |
VSPT4030-BA VSPT4030-SA |
Bent彎頭 Straight直頭 |
0.040” (1.02mm) x 0.030” (0.76mm) | 同上 |
VSPT6040-BA VSPT6040-SA |
Bent彎頭 Straight直頭 |
0.060” (1.52mm) x 0.040” (1.02mm) | 同上 |
VSPT7050-BA VSPT7050-SA |
Bent彎頭 Straight直頭 |
0.070” (1.78mm) x 0.050” (1.27mm) | Acetal縮醛樹脂 |
VSPT8060-BA VSPT8060-SA |
Bent彎頭 Straight直頭 |
0.080” (2.00mm) x 0.060” (1.52mm) | Acetal縮醛樹脂 |
VSPT1005-BT VSPT1005-ST |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | High-Temp Torlon高溫聚酰亞胺 |
VSPT2010-BT微晶片吸頭 VSPT2010-ST |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | 高溫聚酰亞胺 |
VSPT2515-BT VSPT2515-ST |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | 高溫聚酰亞胺 |
VSPT3020-BT VSPT3020-ST |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | 高溫聚酰亞胺 |
…… | …… | …… | …… |
VSPT1005-BB VSPT1005-SB |
Bent彎頭 Straight直頭 |
0.010” (0.25mm) x 0.005” (0.13mm) | Brass黃銅 |
VSPT2010-BB VSPT2010-SB |
Bent彎頭 Straight直頭 |
0.020” (0.51mm) x 0.010” (0.25mm) | Brass黃銅 |
VSPT2515-BB VSPT2515-SB |
Bent彎頭 Straight直頭 |
0.025” (0.64mm) x 0.015” (0.38mm) | Brass黃銅 |
VSPT3020-BB VSPT3020-SB |
Bent彎頭 Straight直頭 |
0.030” (0.76mm) x 0.020” (0.51mm) | Brass黃銅 |
…… | …… | …… | …… |
更詳細的VIRTUAL真空吸筆頭規格介紹請查看文檔http://www.oznappies.com/download/201608/Virtual_VSPT_TIPS.pdf
