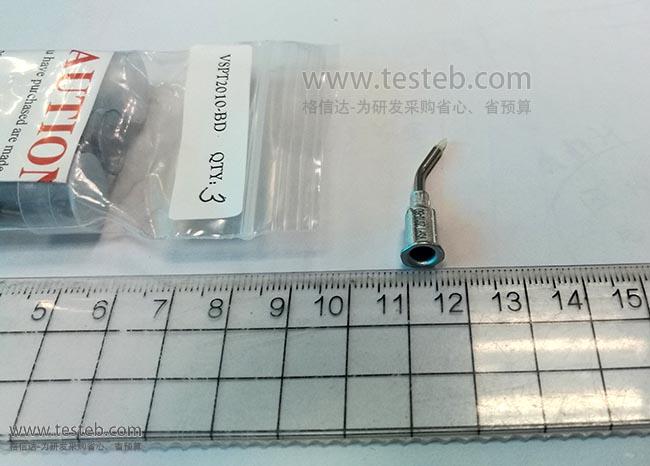

美國Virtual VSPT2010-BD真空吸筆頭0.25mm微型裸die芯片吸取

美國Virtual VSPT2010-BD微型真空吸筆頭內徑0.25mm,用于吸取搬運細小元件如裸die芯片封裝操作,米白色聚甲醛樹脂塑料尖頭,ESD防靜電吸頭可防止元件機械性損傷,耐溫100℃,配合電動真空吸筆機提供吸力使用。

吸筆頭與吸盤配件品牌:美國Virtual
美國Virtual

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
VSPT2010說明書
  • 美國Virtual真空吸筆VSPT2010
  • 美國Virtual真空吸筆VSPT2010
  • 美國Virtual真空吸筆VSPT2010
  • 美國Virtual真空吸筆VSPT2010
  • 美國Virtual真空吸筆VSPT2010

VSPT2010圖片

  • VSPT2010
  • VSPT2010
  • VSPT2010
  • VSPT2010
  • VSPT2010

美國Virtual VSPT2010 吸筆頭與吸盤配件規格參數與圖片

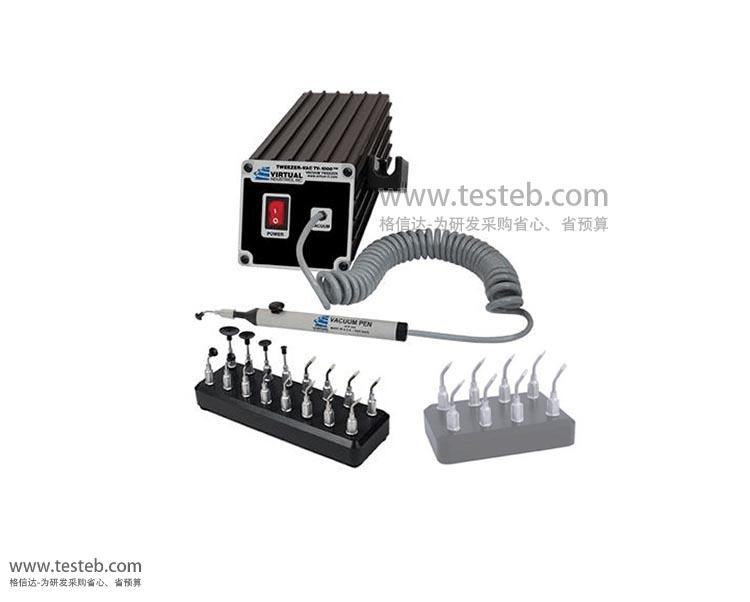

VIRTUAL VSPT微型吸頭通過連續真空源提供的真空吸力吸取搬運細小元件,處理部件盡最小達0.006"(0.152mm)。美國Virtual VSPT系列微型吸筆頭專為處理微電子晶粒die芯片設計,它們必須使用連續的真空系統,如TV-1000、V8100電動真空吸筆機。



Virtual真空晶圓吸筆頭材質性能特點

1、聚甲醛樹脂塑料尖頭,米色,ESD防靜電,VSPT2010-BD晶圓吸筆頭可防止元件機械性損傷,耐溫100℃

2、縮醛吸頭,黑色非ESD安全,VSPT2010-BA吸咀耐溫100℃

3、聚酰亞胺吸頭,橄欖色,耐高溫非ESD安全,可承受高達232℃溫度

4、鍍金黃銅材質耐高溫吸筆頭,導電,溫度范圍260℃



美國VIRTUAL VSPT系列微芯片die吸筆頭特點

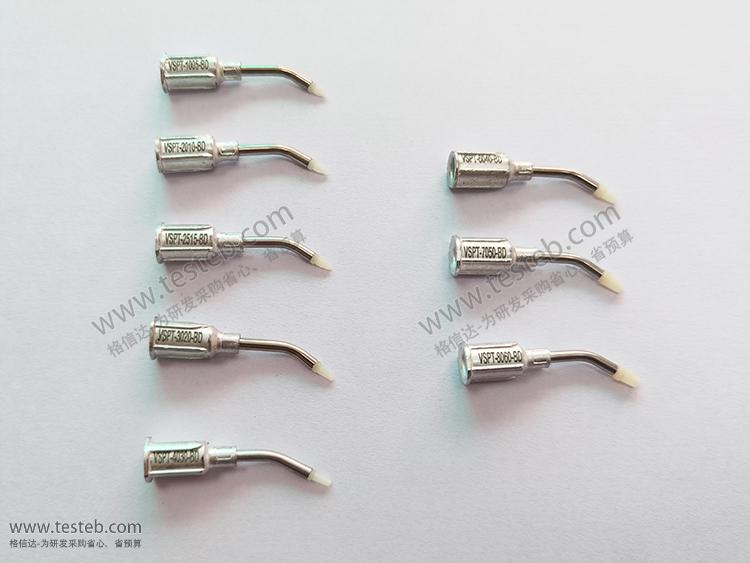

專門用于晶圓切割之后的die裸片芯片吸取移動,有8種常用尺寸吸筆頭可供選擇

型號前綴 VSPT1005- VSPT2010-BD微型吸筆頭 VSPT2515- VSPT3020-晶粒吸頭
OD * ID 0.010”x 0.005”/
0.25mm*0.13mm
0.020”x 0.010”/
0.51mm*0.25mm
0.025”x 0.015”/
0.64mm*0.38mm
0.030”x 0.020”/
0.76mm*0.51mm
型號前綴 VSPT4030- VSPT6040- VSPT7050- VSPT8060-
OD * ID 0.040”x 0.030”/
1.02mm*0.76mm
0.060”x 0.040”/
1.52mm*1.02mm
0.070”x 0.050”/
1.78mm*1.27mm
0.080”x 0.060”/
2.00mm*1.52mm

注:吸筆頭OD-外經,ID-內徑,后綴兩個字母代碼組合,B-彎頭、S-直頭,D-Delrin聚甲醛樹脂、T-Torlon聚酰亞胺耐高溫

更詳細的微型圓晶吸針吸頭介紹請查看文檔http://www.oznappies.com/download/201608/Virtual_VSPT_TIPS.pdf

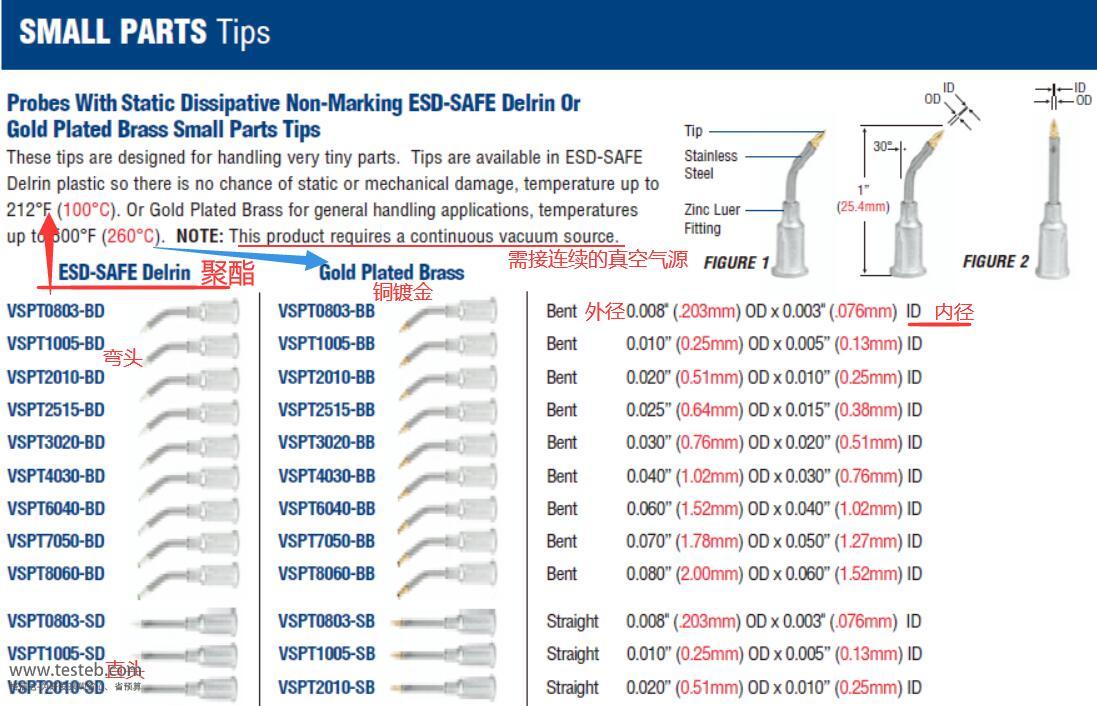

美國賽浦斯Virtual VSPT微型真空吸筆頭訂貨型號

型號 形狀 規格尺寸OD外經 x ID內徑 材質
VSPT1005-BD晶圓吸筆頭 Bent彎頭 0.010” (0.25mm) x 0.005” (0.13mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT2010-BD微型吸筆頭 Bent彎頭 0.020” (0.51mm) x 0.010” (0.25mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT2515-BD Bent彎頭 0.025” (0.64mm) x 0.015” (0.38mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT3020-BD真空吸筆頭 Bent彎頭 0.030” (0.76mm) x 0.020” (0.51mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT4030-BD Bent彎頭 0.040” (1.02mm) x 0.030” (0.76mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT6040-BD Bent彎頭 0.060” (1.52mm) x 0.040” (1.02mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT7050-BD Bent彎頭 0.070” (1.78mm) x 0.050” (1.27mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT8060-BD Bent彎頭 0.080” (2.00mm) x 0.060” (1.52mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT1005-SD Straight直頭 0.010” (0.25mm) x 0.005” (0.13mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT2010-SD Straight直頭 0.020” (0.51mm) x 0.010” (0.25mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT2515-SD Straight直頭 0.025” (0.64mm) x 0.015” (0.38mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT3020-SD Straight直頭 0.030” (0.76mm) x 0.020” (0.51mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT4030-SD Straight直頭 0.040” (1.02mm) x 0.030” (0.76mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT6040-SD Straight直頭 0.060” (1.52mm) x 0.040” (1.02mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT7050-SD Straight直頭 0.070” (1.78mm) x 0.050” (1.27mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT8060-SD Straight直頭 0.080” (2.00mm) x 0.060” (1.52mm) Delrin聚甲醛樹脂,ESD防靜電
VSPT1005-BA
VSPT1005-SA
Bent彎頭
Straight直頭
0.010” (0.25mm) x 0.005” (0.13mm) Acetal縮醛樹脂
VSPT2010-BA
VSPT2010-SA
Bent彎頭
Straight直頭
0.020” (0.51mm) x 0.010” (0.25mm) Acetal縮醛樹脂
VSPT2515-BA
VSPT2515-SA
Bent彎頭
Straight直頭
0.025” (0.64mm) x 0.015” (0.38mm) Acetal縮醛樹脂
VSPT3020-BA
VSPT3020-SA
Bent彎頭
Straight直頭
0.030” (0.76mm) x 0.020” (0.51mm) Acetal縮醛樹脂
VSPT4030-BA
VSPT4030-SA
Bent彎頭
Straight直頭
0.040” (1.02mm) x 0.030” (0.76mm) Acetal縮醛樹脂
VSPT6040-BA
VSPT6040-SA
Bent彎頭
Straight直頭
0.060” (1.52mm) x 0.040” (1.02mm) Acetal縮醛樹脂
VSPT7050-BA
VSPT7050-SA
Bent彎頭
Straight直頭
0.070” (1.78mm) x 0.050” (1.27mm) Acetal縮醛樹脂
VSPT8060-BA
VSPT8060-SA
Bent彎頭
Straight直頭
0.080” (2.00mm) x 0.060” (1.52mm) Acetal縮醛樹脂
VSPT0803-BD圓晶吸頭 Bent彎頭 0.008” (.203mm) x 0.003” (.076mm) Delrin聚甲醛樹脂
VSPT0803-SD Straight直頭 0.008” (.203mm) x 0.003” (.076mm) Delrin聚甲醛樹脂
VSPT0803-BA Bent彎頭 0.008” (.203mm) x 0.003” (.076mm) Acetal縮醛樹脂
VSPT0803-SA晶圓吸頭 Straight直頭 0.008” (.203mm) x 0.003” (.076mm) Acetal縮醛樹脂
VSPT1005-BT
VSPT1005-ST
Bent彎頭
Straight直頭
0.010” (0.25mm) x 0.005” (0.13mm) High-Temp Torlon高溫聚酰亞胺
VSPT2010-BT微晶片吸頭
VSPT2010-ST
Bent彎頭
Straight直頭
0.020” (0.51mm) x 0.010” (0.25mm) High-Temp Torlon高溫聚酰亞胺
VSPT2515-BT
VSPT2515-ST
Bent彎頭
Straight直頭
0.025” (0.64mm) x 0.015” (0.38mm) High-Temp Torlon高溫聚酰亞胺
VSPT3020-BT
VSPT3020-ST
Bent彎頭
Straight直頭
0.030” (0.76mm) x 0.020” (0.51mm) High-Temp Torlon高溫聚酰亞胺
VSPT4030-BT
VSPT4030-ST
Bent彎頭
Straight直頭
0.040” (1.02mm) x 0.030” (0.76mm) High-Temp Torlon高溫聚酰亞胺
VSPT6040-BT
VSPT6040-ST
Bent彎頭
Straight直頭
0.060” (1.52mm) x 0.040” (1.02mm) High-Temp Torlon高溫聚酰亞胺
VSPT7050-BT
VSPT7050-ST
Bent彎頭
Straight直頭
0.070” (1.78mm) x 0.050” (1.27mm) High-Temp Torlon高溫聚酰亞胺
VSPT8060-BT
VSPT8060-ST
Bent彎頭
Straight直頭
0.080” (2.00mm) x 0.060” (1.52mm) High-Temp Torlon高溫聚酰亞胺
VSPT1005-BB
VSPT1005-SB
Bent彎頭
Straight直頭
0.010” (0.25mm) x 0.005” (0.13mm) Brass黃銅
VSPT2010-BB
VSPT2010-SB
Bent彎頭
Straight直頭
0.020” (0.51mm) x 0.010” (0.25mm) Brass黃銅
VSPT2515-BB
VSPT2515-SB
Bent彎頭
Straight直頭
0.025” (0.64mm) x 0.015” (0.38mm) Brass黃銅
VSPT3020-BB
VSPT3020-SB
Bent彎頭
Straight直頭
0.030” (0.76mm) x 0.020” (0.51mm) Brass黃銅
VSPT4030-BB
VSPT4030-SB
Bent彎頭
Straight直頭
0.040” (1.02mm) x 0.030” (0.76mm) Brass黃銅
VSPT6040-BB
VSPT6040-SB
Bent彎頭
Straight直頭
0.060” (1.52mm) x 0.040” (1.02mm) Brass黃銅
VSPT7050-BB
VSPT7050-SB
Bent彎頭
Straight直頭
0.070” (1.78mm) x 0.050” (1.27mm) Brass黃銅
VSPT8060-BB
VSPT8060-SB
Bent彎頭
Straight直頭
0.080” (2.00mm) x 0.060” (1.52mm) Brass黃銅
