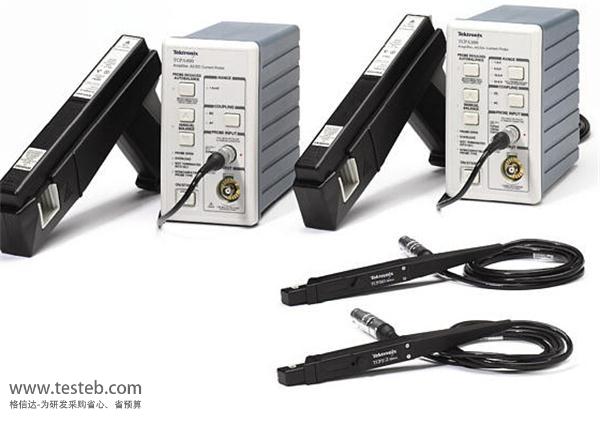

美國泰克Tektronix TCP300和TCP400系列AC/DC電流測量系列是滿足當今電流測量需要的非常先進的電流測量系統,通過TEKPROBE Level II、TekConnect用TCA-BNC、TekVPI用TPA-BNC這些接口連接泰克示波器時,電流測量和計算變得輕松簡單。
Tektronix TCPA300放大器在與TCP312A、TCP305A或TCP303電流探頭一起使用時,提供了一系列電流測量功能,彌補了小電流測量產品與超高電流測量產品之間的空白。這三個示波器電流探頭提供了30A、50A和150A連續直流電流的電流測量功能。對更高的電流電平,帶有Tektronix TCP404XL電流探頭的TCPA400放大器可以測量500A和750A的連續直流電流,降額與占空比有關。
型號 | TCPA300+TCP312A | TCPA300+TCP305A | TCPA300+ TCP303 | TCPA400+TCP404XL |
---|---|---|---|---|
帶寬 | DC – 100 MHz | DC – 50 MHz | DC – 15 MHz | DC – 2 MHz |
上升時間 | ≤3.5 ns | ≤7 ns | ≤23 ns | ≤175 ns |
直流準確度 | 讀數的 ±3% | 讀數的 ±3% | 讀數的 ±3% | 讀數的 ±3% |
精度(典型值) |
直流:讀數的 ±1% 60 Hz,≤5 A:±1% 60 – 5 kHz,≤5 A:±1.5% DC 5 kHz,>5 A: ±1.5% |
直流:讀數的 ±1% 60 Hz,≤5 A:±1% 60 – 5 kHz,≤5 A:±1.5% DC 5 kHz,>5 A: ±1.5% |
直流:讀數的 ±1% | 直流:讀數的 ±1% |
最小測量電流 (直流精度為 ±3%) 示波器設置為 1 mV/格, 帶寬限制為 20 MHz |
1 mA | 5 mA | 5 mA | 1 A |
典型最大安培-秒乘積 基于放大器范圍設置 |
50 A*μS – 1 A/V 500 A*μS – 10 A/V |
500 A*μS – 5 A/V 不適用 – 10 A/V |
3,000 A*μS – 5 A/V 15000 A*μS – 50 A/V |
不適用 – 1 A/V |
最大線電壓 | ||||
裸線 | 150 V CAT II | 150 V CAT II | 600 V CAT I 和 II | 600 V CAT I 和 II |
絕緣線 | 300 V CAT II | 300 V CAT II | 300 V CAT III | 300 V CAT III |
典型交流偶合低頻帶寬 (低通 – 3 dB 點) |
< 7 Hz | < 7 Hz | < 7 Hz | < 7 Hz |
顯示的典型 RMS 噪聲(20 MHz 帶寬限制) | ≤250 μARMS | ≤1.25 mARMS | ≤2.5 mARMS | ≤250 mARMS |
信號延遲 (到輸出 BNC) |
17 ns | 19 ns | 40 ns | 80 ns |
插入阻抗 |
1 MHz 時為 0.11 ? 10 MHz 時為 0.12 ? 50 MHz 時為 0.35 ? 100 MHz 時為 0.7 ? |
1 MHz 時為 0.02 ? 10 MHz 時為 0.1 ? 50 MHz 時為 0.35 ? |
1 MHz 時為 0.01 ? 5 MHz 時為 0.025 ? 15 MHz 時為 0.1 ? |
10 kHz 時為 0.1 m ? 100 kHz 時為 0.6 m ? 1 MHz 時為 8 m ? 2 MHz 時為 16 m ? |
最大導線大小 | 5.0 mm | 5.0 mm | 21 mm x 25 mm | 21 mm x 25 mm |
電纜長度 | 1.5 m | 1.5 m | 2 m | 8 m |
PDF文檔資料下載地址:http://www.oznappies.com/download/201506/TCPA300-TCP312A-TCPA400.pdf
大電流靈敏度 | ||||
TCPA300+TCP312A | TCPA300+ TCP305A | TCPA300+TCP303探頭 | TCPA400+TCP404XL | |
范圍 | 10 A/V | 10 A/V | 50 A/V | 1 A/mV |
DC(連續電流) | 30 A | 50 A | 150 A | 500 A (750 A) |
RMS(正弦) | 21.2 A | 35.4 A | 150 A | 500 A |
峰值 | 50 A | 50 A | 500 A | 750 A |
小電流靈敏度 | ||||
范圍 | 1 A/V | 5 A/V | 5 A/V | N/A |
DC(連續電流) | 5 A | 25 A | 25 A | N/A |
RMS(正弦) | 3.5 A | 17.7 A | 17.7 A | N/A |
峰值 | 50 A | 50 A | 500 A | N/A |
016-1924-00:大探頭防護罩(適用于TCP303、TCP404XL)
016-1922-00:搬運箱;電流測量系統
011-0049-02:50 Ω 饋通終端
012-0117-00:50 Ω BNC-至-BNC 同軸電纜
012-1605-00:TEKPROBE 接口電纜, TCPA300 或 TCPA400 放大器 到 TDS 系列示波器
067-2396-00:電流環路,1 圈,50 Ω,BNC 連接器(用于 TCP305A、 TCP312A、TCP202A)
015-0601-50:電流環路,1 圈,50 Ω,BNC 連接器(用于 TCP303、 TCP404XL)
174-4765-00:TCPA300/TCPA400 放大器校 準適配器
067-1478-00:功率測量相差校正夾具,適用于 TCP202A、TCP305A、 TCP312A、TCP303 探頭
泰克TCP300/TCP400電流測量系統可以無縫地集成 TDS 系列示波器。 即使非 TEKPROBE 系統也可以使用 TCPA300/400 系列,執 行相應的電流測量,用戶只需把示波器上測得的輸出電壓乘以 TCPA300/400 系列量程設定值即可。
