泰克示波器探頭Tektronix A622電流探頭100A交直流100kHz

Tektronix A622交直流電流探頭可以在DC到100kHz的頻率范圍上測量從50mA到100A的峰值直流電流，使用霍耳效應電流傳感器，為示波器提供一個電壓輸出，它帶有一個BNC連接器和一個隱藏式香蕉頭適配器，可以在數字萬用表、TekMeter和示波器上使用。

電流探頭品牌：泰克Tektronix
泰克Tektronix

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 泰克Tektronix示波器與探頭a622
  • 泰克Tektronix示波器與探頭a622
  • 泰克Tektronix示波器與探頭a622
  • 泰克Tektronix示波器與探頭a622

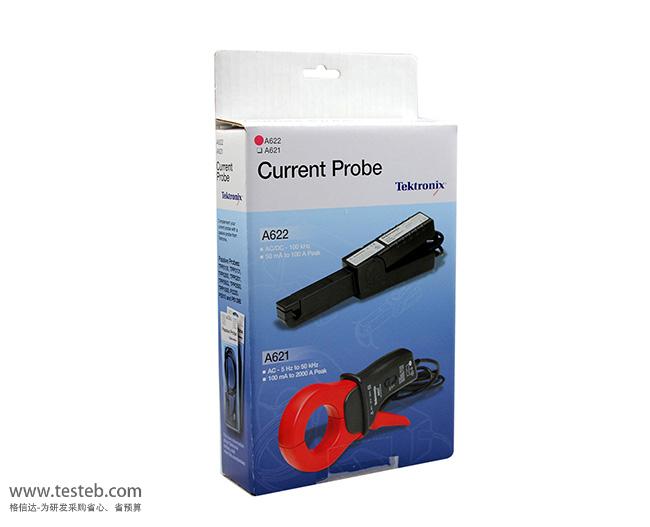

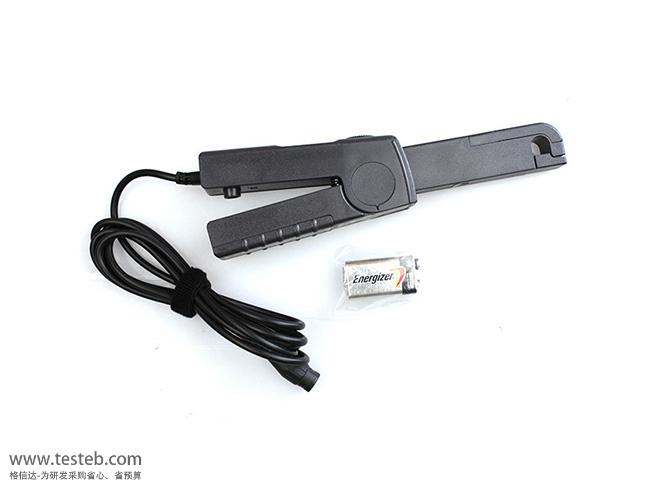

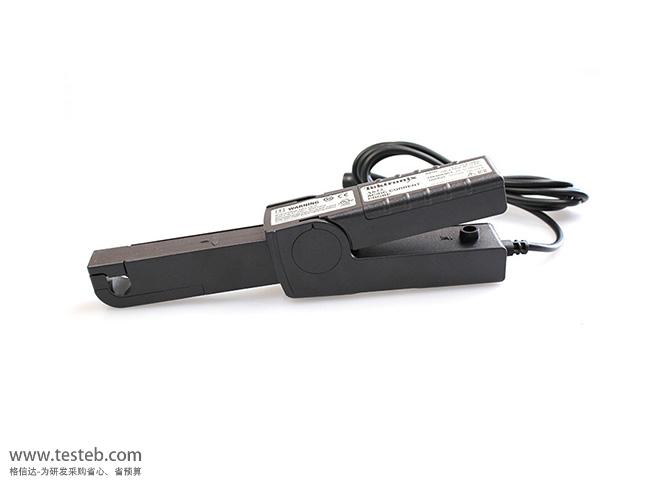

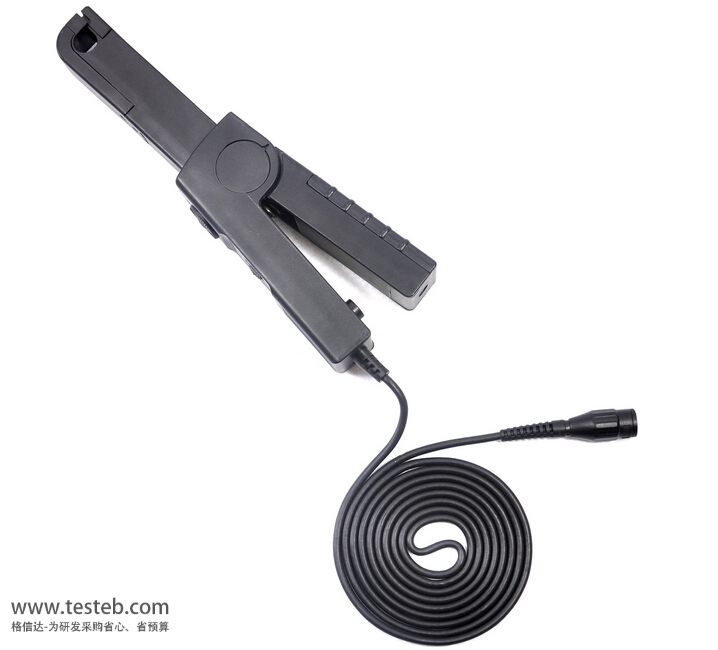

a622圖片

  • a622
  • a622
  • a622
  • a622

泰克Tektronix a622 電流探頭規格參數與圖片

美國Tektronix A622交流電流探頭特點

頻率范圍：DC-100kHz

最大輸入電流：100A峰值

輸出：10mV/A,100mV/A

用于：DMM萬用表、TekScope示波器

最大導線直徑：11.8mm

端子 BNC及BNC到屏蔽香蕉插頭適配器

最大裸線電壓：600V （CATⅢ）

安全性：UL3111-2-032,CSA1010.2.032、EN61010-2-032,IEC61010-2-032



泰克Tektronix A621/A622探頭型號參數

型號 A621電流探頭 (AC交流電流) A622電流探頭（AC/DC交直流）
最大輸入電流 2000A 峰值 100A 峰值
最小輸入電流 100mA 50mA
電流量程 1mV/A, 10mV/A, 100mV/A 10mV/A, 100mV/A
最大導體規格 54mm Ø 11.8mm Ø
頻率范圍 5Hz-50kHz DC直流 -100KHz
適用于 示波器、數字萬用表、儀表* 示波器、數字萬用表、儀表*
端接 BNC BNC
* 附帶到隔套香蕉插頭適配器的探頭 BNC



Tektronix泰克電流探頭探頭型號參數對比

型號 最大電流 最小電流 帶寬 上升時間
A621 2000 A 峰值 100 mA 5 Hz - 50 kHz -
A622電流探頭 100 A 峰值 50 mA DC - 100 kHz -
CT2 峰值：36 A；連續：2.5 A 1 mA 1.2 kHz - 200 MHz 500 ps
CT1 峰值：12 A；連續：450 mA 200 μA 25 kHz - 1 GHz 350 ps
CT6 峰值：6 A；連續：120 mA 200 μA 250 kHz - 2 GHz 200 ps
TCP305A電流探頭 高電流靈敏度 – DC：50 A RMS：35.4 A 峰值：50 A
低電流靈敏度 – DC：25 A RMS：17.7 A 峰值：50 A		 5 mA DC - 50 MHz ≤7 ns
P6021A 15 A 峰值 1 mA 120 Hz - 60 MHz 5.8 ns
P6022 6 A 峰值 1 mA 935 Hz - 120 MHz 2.9 ns
TCP312A電流探頭 高電流靈敏度 – DC：30 A RMS：21.2 A 峰值：50 A
低電流靈敏度 – DC：5 A RMS：3.5 A 峰值：50 A		 1 mA DC - 100 MHz ≤3.5 ns
TCP202A 15 A DC + 峰值 AC，50 A 峰值脈沖 10 mA 50 MHz ≤7 ns
TCPA400 - - DC - 50 MHz -
TCPA300放大器 - - DC - 100 MHz -
TCP2020 20 A RMS，100 A 峰值脈沖 10 mA 50 MHz ≤7 ns
TCP0020 20 A RMS，100 A 峰值脈沖 10 mA 50 MHz ≤7 ns
TCP303 高電流靈敏度 – DC：150 A RMS：150 A 峰值：500 A
低電流靈敏度 – DC：25 A RMS：17.7 A 峰值：500 A		 5 mA DC - 15 MHz ≤23 ns
TCP0030A探頭 RMS：30 A 峰值：50 A 1 mA DC - ≥120 MHz ≤2.92 ns
TCP404XL 高電流靈敏度 – DC：500 A RMS：500 A 峰值：750 A 1 A DC - 2 MHz ≤175 ns
TCP0150 RMS：150 A 峰值：500 A 5 mA DC - ≥20 MHz ≤17.5 ns
