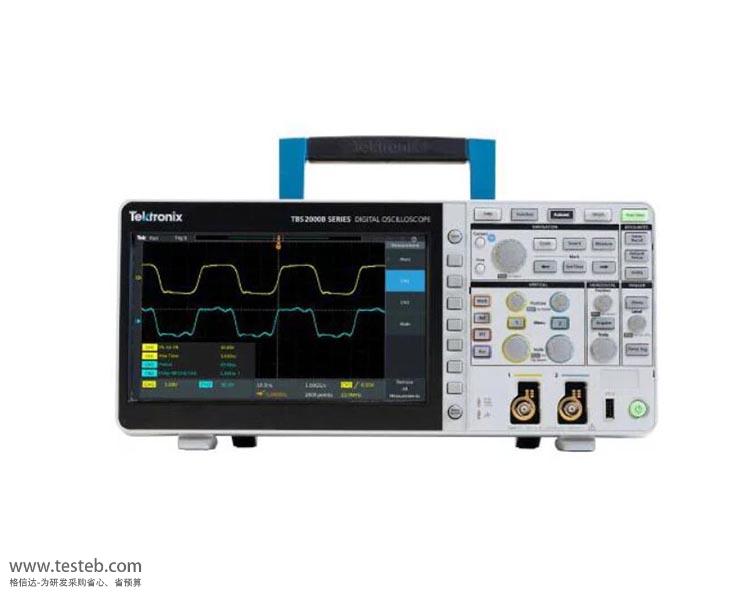

美國泰克Tektronix TBS2102B示波器2通道100MHz測試帶寬,5M記錄長度,全新前端設計可實現更精確的測量,32 種自動測量和FFT 功能,快速分析波形,前后面板USB 2.0端口快捷存儲數據和連接PC,以太網端口支持局域網遠程控制,Wi-Fi接口提供了無線通信功能。
泰克TBS2102B示波器為簡便操作及快速動手教學設計,專用控制功能可以迅速進入重要設置,您可以更快地評估信號。TEKTRONIX TBS2000B系列數字存儲示波器憑借9英寸WVGA顯示器、20M點記錄長度和1 GS/s采樣率,可以捕獲和顯示明顯多得多的信號,幫助您更快地評估設計。全新TBS2000B系列示波器的發布,泰克首次將原屬于中端示波器的專利技術,如自研放大器(Amplifier)芯片和高性能模數轉換器(A/D Converter)芯片,創新地應用于入門級基礎示波器上,為下一代的主流示波器奠定了基礎,幫助工程師應對未來挑戰。
200 MHz、100 MHz和70 MHz帶寬型號,高達2 GS/s采樣率

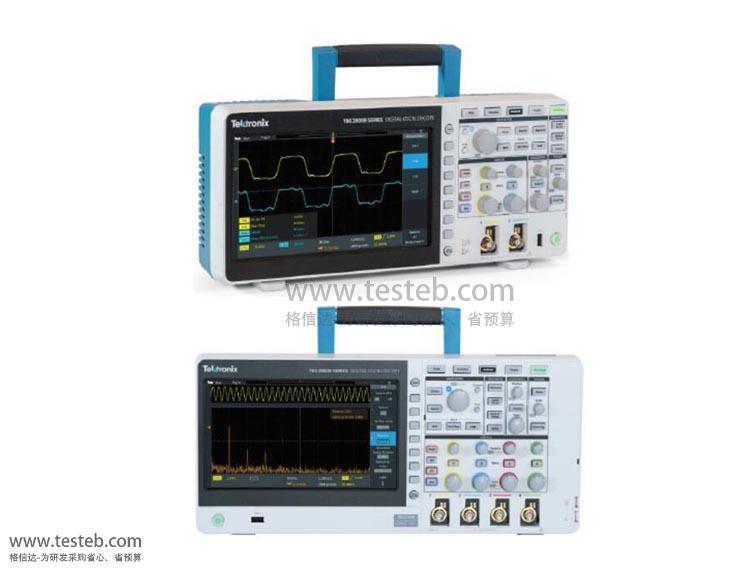

2個和4個模擬通道型號,所有通道上5M記錄長度

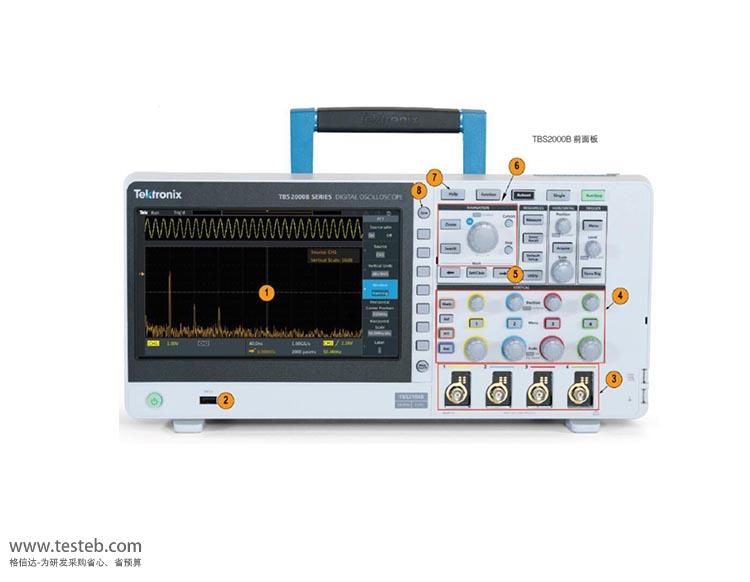

具有15個水平網格的9英寸WVGA彩色顯示器顯示信號增加50%
TekVPI®探頭接口不僅適用于傳統BNC連接,還支持最新有源電壓探頭和電流探頭,應用范圍極廣
全新前端設計可實現更精確的測量,32 種自動測量和FFT 功能,快速分析波形
搜索和標記功能,輕松識別采集波形中發生的事件,HelpEverywhere為 新用戶提供有益的屏顯小貼士
Tektronix TBS2102B示波器內置介紹手冊,提供操作說明和示波器基礎知識
TBS2000B提供了多種新方式,教育工作者可以把更多的時間用來講授電路概念,而不是進行實驗設置和管理

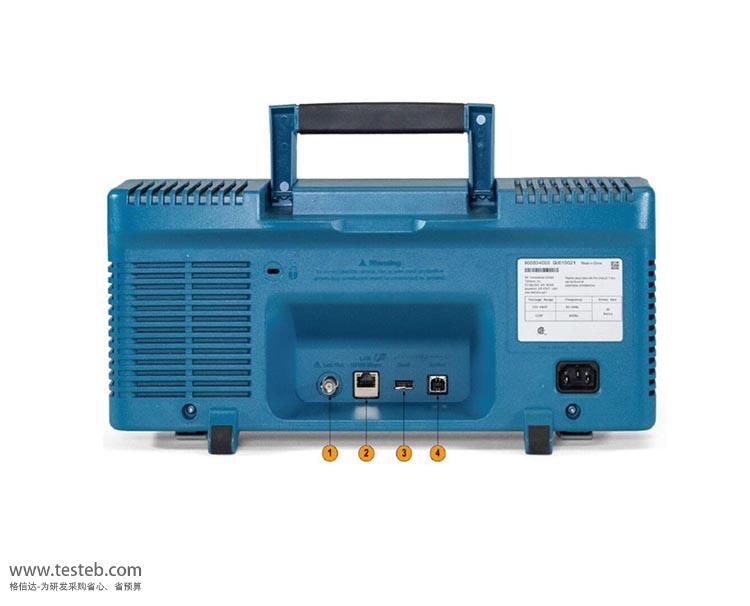

前面板上的USB 2.0 主控端口可快速簡便地存儲數據,后面板上USB 2.0 設備端口簡便地連接PC
10/100BASE-T以太網端口用來通過局域網進行遠程控制,Wi-Fi 接口提供了無線通信功能
TEK泰克示波器規格說明書http://www.oznappies.com/download/202006/Tektronix_TBS2000B_Oscilloscope.pdf
型號 | TBS2072B | TBS2074B | TBS2102B示波器 | TBS2104B | TBS2202B | TBS2204B示波器 |
模擬通道 | 2 | 4 | 2通道 | 4 | 2 | 4通道 |
帶寬 | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
最大采樣率 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
2 GS/s – 半通道 1 GS/s – 全通道 |
記錄長度 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 | 5 M 點 |
垂直系統模擬通道 | ||||||
Hardware bandwidth limits | 20 MHz | |||||
Input coupling | DC, AC, or GND | |||||
輸入阻抗 | 1 MΩ ± 1 %, 13 pF ± 1.5 pF | |||||
輸入靈敏度范圍 | 2mV/div 10 V/div | |||||
垂直分辨率 | 8 位 | |||||
最大輸入電壓,1 MΩ | 300 VRMS,安裝類別 II;峰值 ≤ ±450 V | |||||
采集模式 | 采集采樣值,在所有掃描速度下,峰值檢測捕獲最窄 3.5 ns 的毛刺,平均包含 2 ~ 512 個波形 | |||||
DC 均衡 | DC 均衡± (1 mV +0.1 div) | |||||
DC增益精度 | ± 2% 10 V/div through 5 mV/div、 ± 3% typical 2 mV/div | |||||
水平系統模擬通道 | ||||||
時基范圍 | TBS220x:1 ns/格至 100 秒/格,TBS207x, TBS210x: 2 ns/格至 100 秒/格 | |||||
時基時延及精度 | -15 格 ~ 5000 s,時延校正范圍±100 ns,精度±25 ppm,在任何 ≥1 ms 間隔上 | |||||
數據存儲 | 非易失性內存保留時間,典型值前面板設置、保存的波形、設置和校準常數沒有時間限制。 | |||||
波形測量 |
光標:時間、幅度和屏幕;自動測量32 項,一次最多可以在屏幕上顯示其中6 項,測量包括:周期,頻率,上升時間,下降時間,正占空比,負占空比,正脈寬,負脈寬,突發寬度,相位,正過沖,負過沖,峰峰值,幅度,高,低,最大值,最 小值,中間值,周期中間值,RMS,周期RMS,正脈沖數,負脈沖數,上升沿?cái)?shù),下降沿?cái)?shù),面積,周 期面積,延遲FR,延遲FF,延遲FR 和延遲RR。 |
|||||
輸入/輸出端口 | ||||||
USB2.0高速主控端口 | 支持USB 海量存儲設備、Wi-Fi 加密狗,前后面板各一個 | |||||
USB 2.0 高速設備端 |
設備端口—后面板連接器可以通過USBTMC 或GPIB 及TEK-USB-488 與示波器通信或控制示波器 兼容的USB-WIFI 加密狗NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
|||||
LAN 端口(以太網) | RJ-45 連接器,支持10/100BASE-T |
TBS2000系列示波器說明書http://www.oznappies.com/download/202006/Tektronix_TBS2000B_Oscilloscope.pdf
TBS2072B數字存儲示波器:70 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2074B:70 MHz 帶寬, 2 GS/s 采樣率, 4 通道
TBS2102B示波器:100 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2104B:100 MHz 帶寬, 2 GS/s 采樣率, 4 通道
TBS2202B:200 MHz 帶寬, 2 GS/s 采樣率, 2 通道
TBS2204B示波器:200 MHz 帶寬, 2 GS/s 采樣率, 4 通道

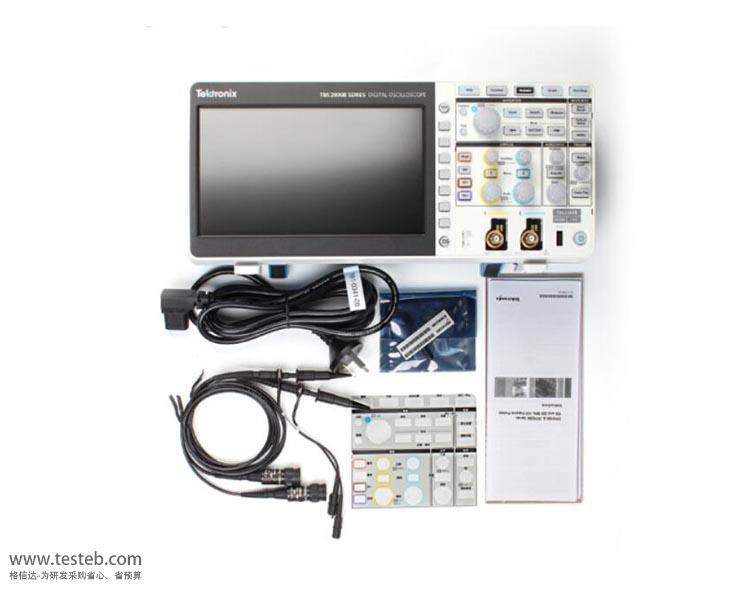

標配附件
TPP0200:200 MHz, 10x 無源探頭 (每條模擬通道一只) 200 MHz 型號
TPP0100:100 MHz, 10x 無源探頭 (每條模擬通道一只) 70 MHz 和 100 MHz 型號
合規和安全說明、程序員手冊、電源線、校準證書,記錄美國國家計量學會和 ISO9001 質量體系認證的溯源性
五年保修,包括所有部件和人工,不包括探頭
帶寬升級選項
SUP2-BW7T102:在2 通道 TBS2000B 系列示波器上從 70 MHz 升級到 100 MHz
SUP2-BW7T104:在4 通道 TBS2000B 系列示波器上從 70 MHz 升級到 100 MHz
SUP2-BW7T202:在2 通道 TBS2000B 系列示波器上從 70 MHz 升級到 200 MHz
SUP2-BW7T204:在4 通道 TBS2000B 系列示波器上從 70 MHz 升級到 200 MHz
SUP2-BW10T202:在2 通道 TBS2000B 系列示波器上從 100 MHz 升級到 200 MHz
SUP2-BW10T204:在4 通道 TBS2000B 系列示波器上從 100 MHz 升級到 200 MHz
