日置HIOKI 3561-01電池測試儀測鋰電內阻電壓帶GPIB接口

日本HIOKI日置3561-01電池測試儀用于手機、筆記本電腦等小型鋰電池的出貨及驗收檢測，能夠同時高速檢查內部電阻(IR)和電壓(OCV)，量程分辨率300mΩ/10μΩ、20V/0.1mV，配置GPIB通訊接口可用于高速系統測試生產線中，獨立判斷內阻和電壓及輸出結果。

電池測試儀品牌：日置HIOKI
日置HIOKI

請撥打電話，或在線聯系我們，告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務！
  • 日置HIOKI內阻/歐姆電阻計3561-01
  • 日置HIOKI內阻/歐姆電阻計3561-01
  • 日置HIOKI內阻/歐姆電阻計3561-01
  • 日置HIOKI內阻/歐姆電阻計3561-01

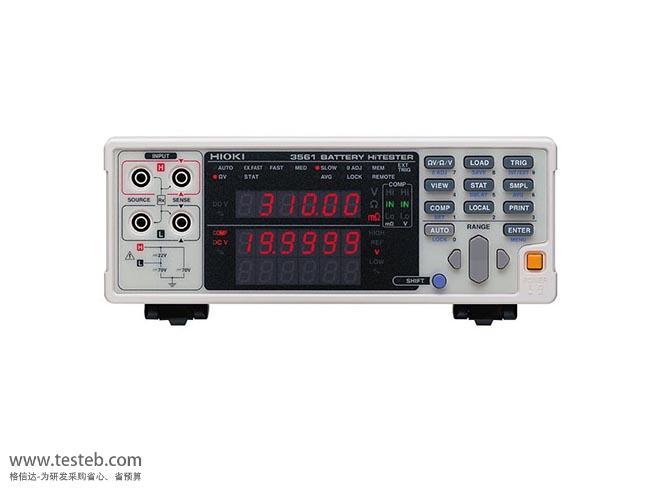

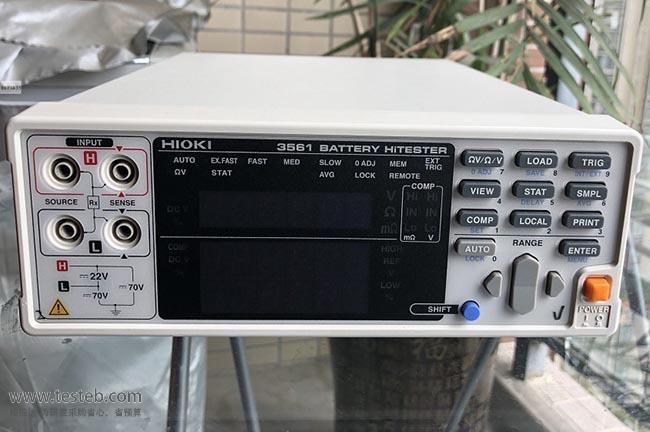

3561-01圖片

  • 3561-01
  • 3561-01
  • 3561-01
  • 3561-01

日置HIOKI 3561-01 電池測試儀規格參數與圖片

日置電池測試儀HIOKI 3561可同時測量阻抗及電壓，用300mΩ/3Ω量程能夠達到10ms的高速檢查，提高了小型單元量產檢查的效率，電壓量程19.9999V，測量精度0.01%rdg，最適用于單體電池檢查、小型充電鋰離子電池的出貨/驗收。具有比較器判斷功能，可保存和讀取126條測量條件，也可選擇通過外部控制保存的條件。HIOKI 3561-01內阻測試儀帶有GPIB通訊接口，可集成到高速系統測試生產線中，同時高速檢查內部電阻(IR)和電壓(OCV)。



日本日置HIOKI 3561-01電池測試儀測量對象和用途

電壓測量量程：20V，阻抗測量量程：300mΩ/3Ω

適用于手機/便攜式電子產品等的小型鋰電池/二次電池組的高速量產檢查

適用于小型元器件的高速量產檢查

日置3561-01電池測試儀配有GP-IB接口及標配RS-232C通訊接口，可集成在自動化設備系統中

10ms的高速檢查，提高了小型單元量產檢查的效率

高速測量小型元件，阻抗+電壓同時測量10ms以內完成

日置3561內阻儀具有針對品質管理的運算功能，可根據電池種類輸入合格判斷標準值，分別通過比較器獨立判斷電阻和電壓，判斷結果畫面顯示、蜂鳴報警或通過EXT I/O接口輸出至外部。



相對于RS-232接口僅支持一對一連接控制，異步傳輸數據吞吐率低、數度慢、通訊故障率高，系統傳輸距離3米。日置3561-01電池內阻測試儀GPIB高速接口支持一對多并行控制，傳輸速度快、吞吐率高，可快速構成一套ATE自動測試設備，距離總長度可達20米。



日置HIOKI 3561-01內阻測試儀規格參數

量程 電阻：310.00mΩ / 3.1000Ω，分辨率10μΩ / 100μΩ，測試電流10mA / 1mA
電壓： 20V，最大顯示值±19.9999V，分辨率0.1mV
精度 電阻：±0.5% rdg. ±5dgt.
電壓：±0.015% rdg. ±3dgt.
測量電流頻率 1kHz ±0.2Hz
開路端子電壓 7V 蜂值
最大輸入電壓 最大測量電壓：DC ±22V，對地間最大額定電壓：DC±70V
電源及功率 AC100V~240V( 自動切換)，50/60Hz，30VA
額定及阻抗 額定輸入電壓DC±22V，對地間最大額定電壓DC±70V，輸入阻抗約1MΩ
絕緣耐力 電源端口]-[ 保護接地、接口、測量端口] 之間 AC 1.69kV、15s、最大允許電流10mA

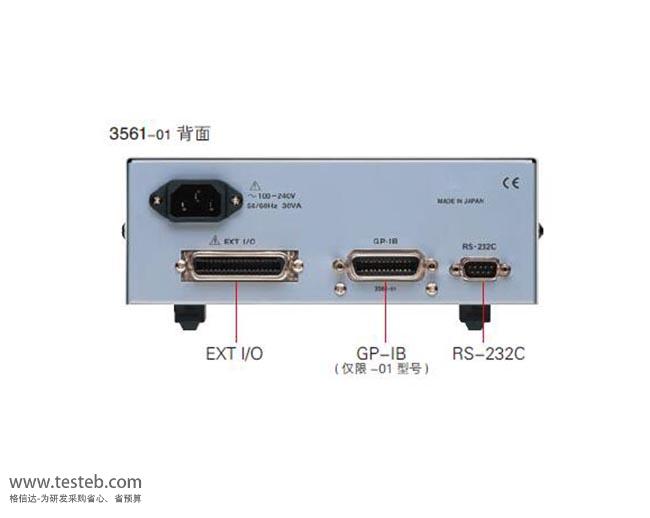

通訊接口 EXT I/O輸入輸出、RS232C連接線、打印機（RS-232C）、GPIB通訊接口
采樣時間
功能 EX.FAST超快 FAST快速模式 MEDIUM中速 SLOW慢速
ΩV（50 Hz）
     （60 Hz）		 7ms 23ms 83ms
69ms		 258ms
252ms
Ω  （50 Hz）
     （60 Hz）		 4ms 12ms 42ms
35ms		 157ms
150ms
V   （50 Hz）
     （60 Hz）		 4ms 12ms 42ms
35ms		 157ms
150ms
測量值存儲 最多400 個
運算功能 總數據、有效數據數、最大值、最小值、平均值、 標準偏差、主標準偏差、Cp、CpK( 工程能力指標)，
其它功能：過量程顯示、測量異常檢查、自我校準、比較、鎖鍵
尺寸重量 約215W×80H×295Dmm，重約2.4kg

日置電池測試儀規格說明書http://www.oznappies.com/download/201810/HIOKI_BT3562-01_BT3563_3561.pdf



HIOKI電池測試儀及測試線訂貨型號

日置BT3563、BT3563-01(帶GP-IB、模擬輸出)

BT3562、BT3562-01內阻儀(帶GP-IB、模擬輸出)

3561、3561-01（帶GPIB接口）

以上標準配置僅包含主機、電源線，測試線為非標配產品，請另外購買探頭選件

僅3561內阻儀適用的測試線：夾型測試線9452、針型測試線9455（超精密）

測試線(用于60V以下的電池測量，適用BT3563、BT3562、3561)

夾型測試線L2107

夾型測試線9287-10

4端子測試線9453

大直徑夾型測試線9467

用于小型二次電池等微小面積端口的探頭9770、9771針型測試線

針型測試線9770：針對小電極的測量φ1.8mm 的1軸伸縮

針型測試線9771：針對基板上小孔和微小對象測量，0.2mm 平行 測量的針型

用于針型測試線調零板9454

GPIB連接線9151-02，長度2米

RS-232C連接線9637，9針-9針/交叉，1.8m
