HIOKI BT3562-01電池內阻測試儀GP-IB模擬輸出可擴展多路通道掃描

HIOKI日置電池測試儀BT3562-01配備GPIB通訊接口及模擬輸出,可集成在自動測量產線中,用于內部阻抗及電池電壓同時測量,響應時間10ms,量程3mΩ~3000Ω、6V/60V,精度±0.5%、0.01%,適用從大型單體電池包到紐扣電池的高速、高精度檢測及評估。

電池測試儀品牌:日置HIOKI
日置HIOKI

請撥打電話,或在線聯系我們,告訴我們你要什么
您將會得到省事省心的產品選型、價格報價服務!
BT3562-01說明書
  • 日置HIOKI內阻/歐姆電阻計BT3562-01
  • 日置HIOKI內阻/歐姆電阻計BT3562-01
  • 日置HIOKI內阻/歐姆電阻計BT3562-01

BT3562-01圖片

  • BT3562-01
  • BT3562-01
  • BT3562-01

日置HIOKI BT3562-01 電池測試儀規格參數與圖片

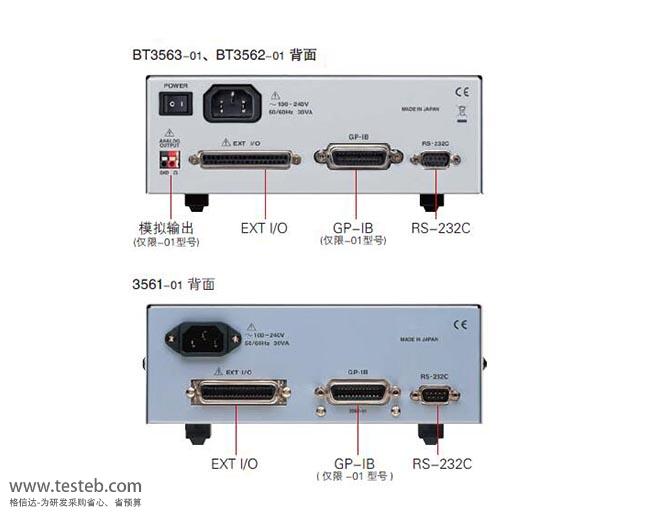

日本HIOKI日置BT3562電池測試儀用于檢查電池組、電池單元的生產線,響應時間10ms+采樣時間8ms的高速測量,3mΩ~3000Ω的內部阻抗測量量程,從大型單體電池包到紐扣電池等皆可對應,可測量DC±60V電壓,精度0.01%rdg。HIOKI BT3562-01內阻測試儀提供GPIB通訊、EXT I/O輸入輸出、RS232C多種接口用于高速自動化產線中。RS-232接口僅支持一對一連接控制,異步傳輸數據吞吐率低、數度慢、通訊故障率高,系統傳輸距離3米。GPIB接口IEEE-488總線支持一對多并行控制,高速傳輸,速度快、吞吐率高,可快速構成一套ATE自動測試設備,距離總長度可達20米。

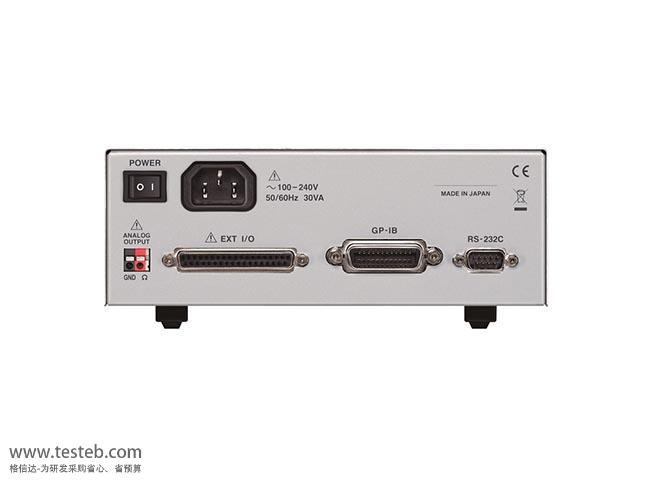

日置BT3563-01(測試電壓6 V/60V/300V)、BT3562-01電池內阻測試儀可模擬輸出阻抗測量值,方便用于使用數采進行長期記錄的測量和燃料電池的評估等多種地方和各種測量數據的場合。標配RS-232C能以最快10ms的速度38,400bps傳輸信息,背面安裝GPIB接口,可在自動測量產線集成,Handler接口能夠通過外部控制進行觸發、測量條件的讀取和調零。另外,能夠輸出比較結果、測量完畢、測量異常等信號。



HIOKI BT3562及BT3562-01電池測試儀應用

電壓量程6V/60V,阻抗測量量程3mΩ / 30mΩ / 300mΩ / 3Ω /30Ω /300Ω /3000Ω

高壓電池組檢查、電池模塊檢查

大型(低阻抗)元件檢查、紐扣電池的高速量產檢查

燃料電池組測量及電池的研究開發測量

鋰電池/ 二次電池,手機、電子書閱讀器、電動自行車、電瓶車、EV/HEV

3mΩ 量程(0.1μΩ 分辨率),適用于日趨低阻抗化的大型電池單元檢查

高精度電壓測量6V 量程(10μV 分辨率,精度0.01%),可實現電池檢查所要求的高精度電壓測量

阻抗+ 電壓同時測量18ms以內,滿足高效、高速自動化測量需求

阻抗和電壓分別獨立的比較功能,可進行Hi/IN/Lo的判斷,還可向外部I/O輸出綜合判斷結果



日置BT3562-01用于鋰電容器的ESR評估試驗解決方案,對鋰電容器(電力雙層插座)進行充電(放電),可測量最多12個單元 ( 4V )的串聯模塊,測量結果通過通訊方式可保存至電腦中(有免費 PC 試用軟件)。 ·由于配備 RS-232C 、 GPIB 接口、數據 I/O ,因此可用于自動化產線中。應用于雙電層電容器(EDLC)的內阻測量,能以1kHz的測試電流頻率來測量最大3.1kΩ 的內阻。





日本日置HIOKI BT3562-01電池測試儀電壓及阻抗測量規格參數

[阻抗測量]
量程 3mΩ 30mΩ 300mΩ 30Ω 300Ω 3000Ω
最大顯示值 3.1000mΩ 31.000mΩ 310.00mΩ 3.1000Ω 31.000Ω 310.00Ω 3100.0Ω
分辨率 0.1μΩ 1μΩ 10μΩ 100μΩ 1mΩ 10mΩ 100mΩ
測量電流
1kHz±0.2Hz
100mA 100mA 10mA 1mA 100μA 10μA 10μA
精度 ±0.5%rdg.
±10dgt.
±0.5%rdg. ±5dgt. ±0.5%rdg. ±5dgt. ±0.5%rdg. ±5dgt. ±0.5%rdg. ±5dgt. ±0.5%rdg. ±5dgt. ±0.5%rdg. ±5dgt.
開路
端口電壓
25V peak 25V peak 7V peak 4V peak 4V peak 4V peak 4V peak
[電壓測量]
量程 6V 60V 300V( 僅 BT3563)
最大顯示值 ±6.00000V ±60.0000V ±300.000V
分辨率 10μV 100μV 1mV
精度 ±0.01%rdg. ±3dgt.
[采樣時間]
功能 EX.FAST FAST MEDIUM SLOW
ΩV (50Hz) 8ms 24ms 84ms 259ms
(60Hz) 70ms 253ms
Ω (50Hz) 4ms 12ms 42ms 157ms
(60Hz) 35ms 150ms
V (50Hz) 4ms 12ms 42ms 157ms
(60Hz) 35ms 150ms

日置電池測試儀規格說明書http://www.oznappies.com/download/201810/HIOKI_BT3562-01_BT3563_3561.pdf



HIOKI日置電池內阻測試儀型號及測試線配件

BT3563電池測試儀、BT3563-01(帶GP-IB、模擬輸出)

BT3562、BT3562-01測試儀(帶GP-IB、模擬輸出)

3561、3561-01內阻儀(帶GPIB接口)

以上標準配置僅包含主機、電源線,測試線為非標配產品,請另外購買探頭選件

測試線(用于600V高壓電池測試,適用BT3563、BT3562)

針型測試線L2100A:300mm,B:172mm,L:1400mm,高壓電池測試 DC600V

測試線(用于60V以下的電池測量,適用BT3563、BT3562、3561)

夾型測試線L2107

4端子測試線9453

大直徑夾型測試線9467

用于小型二次電池等微小面積端口的針型探頭

針型測試線9770:針對小電極的測量φ1.8mm 的1軸伸縮

針型測試線9771:針對基板上小孔和微小對象測量,0.2mm 平行 測量的針型

針型探頭調零板9454

GPIB連接線9151-02,長度2米、RS-232C電纜9637,接線9針-9針/交叉,1.8m
